可堆叠式行星齿轮多功能传动装置

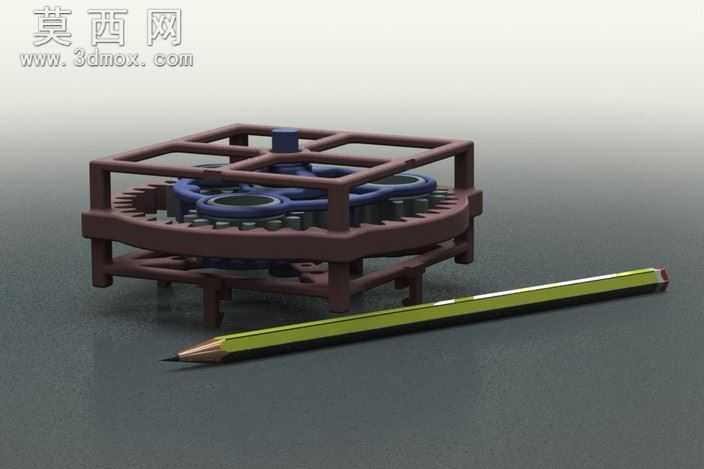

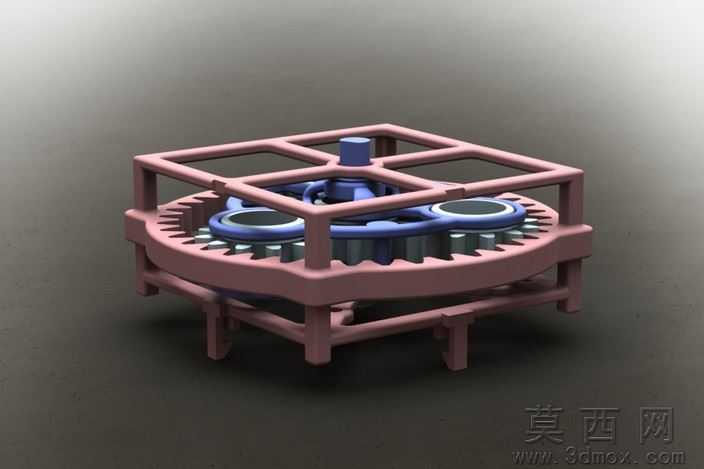

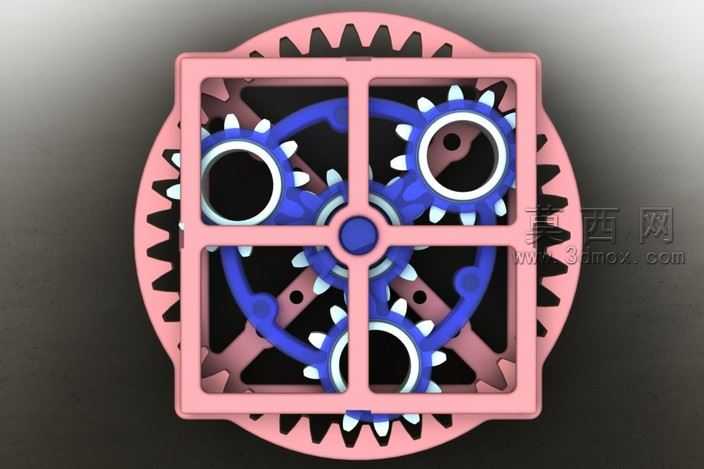

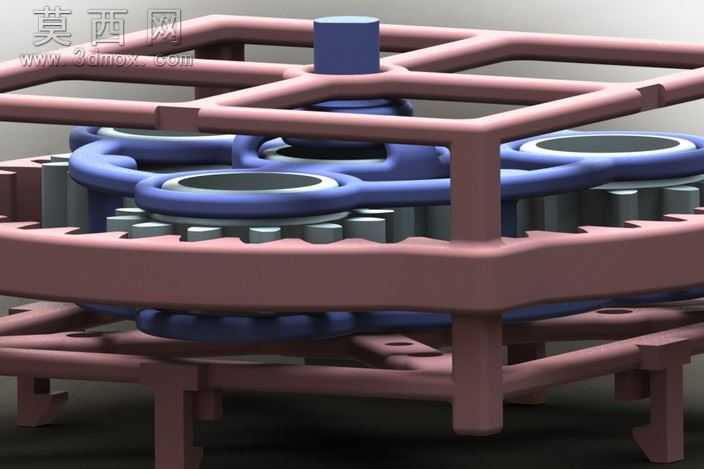

本作品为可堆叠式多功能行星齿轮传动结构，整体采用三维参数化建模方式完成，建模过程中对每一级行星轮系的齿形参数、啮合间隙、装配公差进行了精准设定，确保齿轮传动过程中无卡滞、传动比精准。模型整体采用框架式笼型支撑结构，外部支撑框架做了圆角过渡处理，既保证了整体结构的刚性，也避免了尖锐棱角带来的装配干涉问题。渲染阶段采用哑光金属材质区分不同功能部件，外部支撑框架使用红棕色哑光金属材质，还原金属结构件的磨砂质感，内部行星齿轮、中心轮、齿圈采用深蓝色哑光工程塑料与银灰色金属材质搭配，清晰区分不同传动层级的零件，材质参数设置中调整了粗糙度与环境反射强度，让渲染效果更贴近实物打样后的视觉表现。结构设计上采用模块化可堆叠思路，支持多单元模块叠加组合，可根据实际传动需求拓展传动级数，调整整体传动比范围，单模块传动比设定为1:4，可通过多单元堆叠实现更大范围的减速输出。设计过程中重点优化了齿轮啮合的重合度，对行星轮的安装定位柱做了公差适配，保证行星轮在运转过程中运转平稳，降低传动噪音与齿面磨损。模型底部预留了两个步进电机的安装配合位，可直接适配标准规格步进电机作为动力输入，无需额外加工转接结构，兼顾了3D打印制作的可行性与实际传动使用的功能性，整体结构紧凑，传动逻辑清晰，既可以作为机械传动教学的演示模型，也可作为小型自动化设备的减速传动单元使用，建模过程中对所有零件做了壁厚优化，适配3D打印的工艺要求，避免打印过程中出现薄壁破损、支撑难以去除的问题，同时对齿轮齿面做了微小的脱模斜度处理，保证打印完成后零件可以顺利装配，无需二次打磨修整。
