智能空调控制器外壳外观结构设计

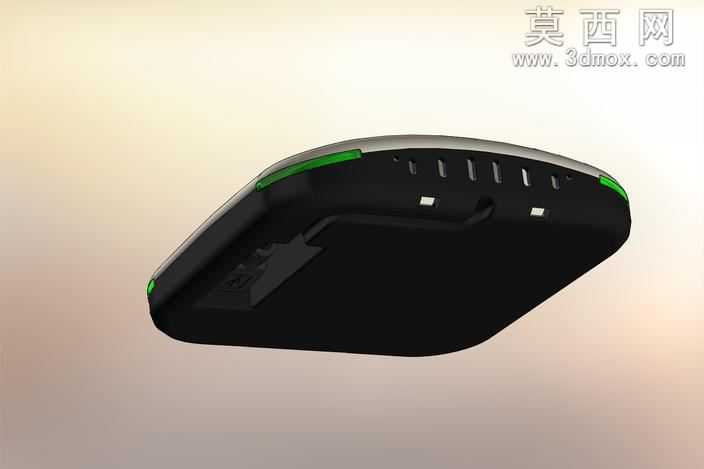

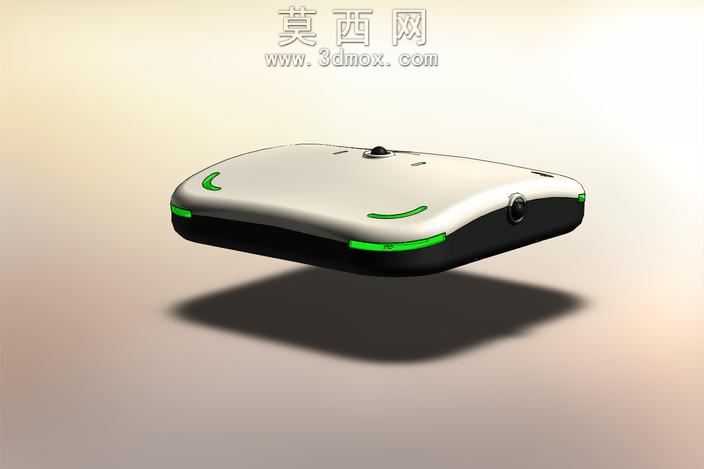

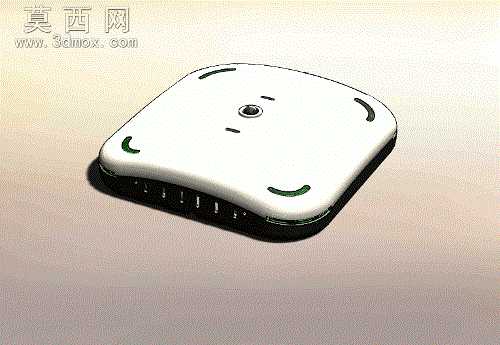

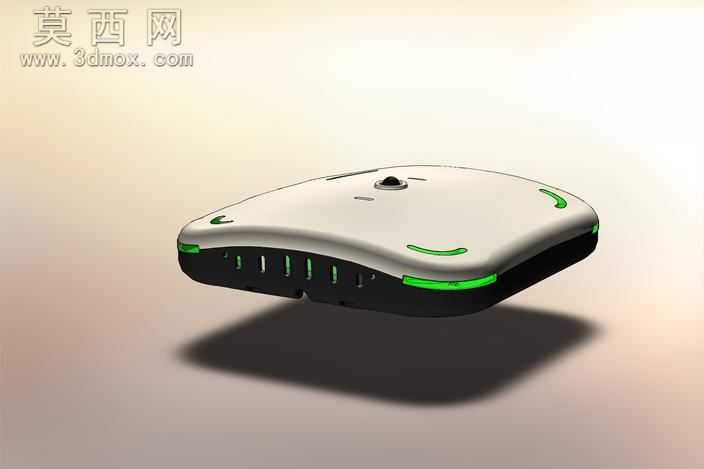

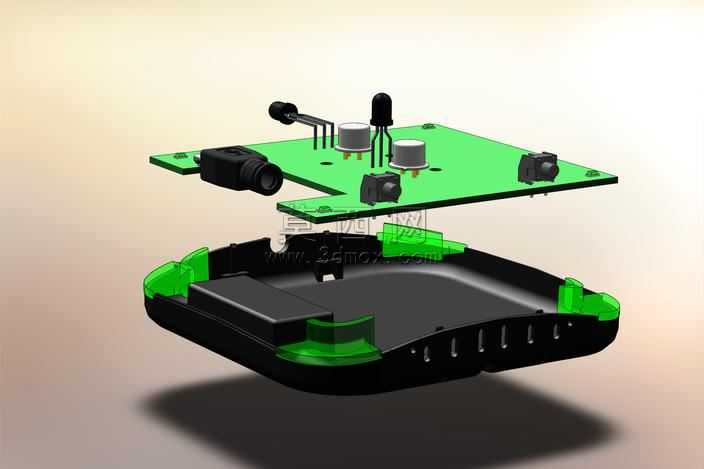

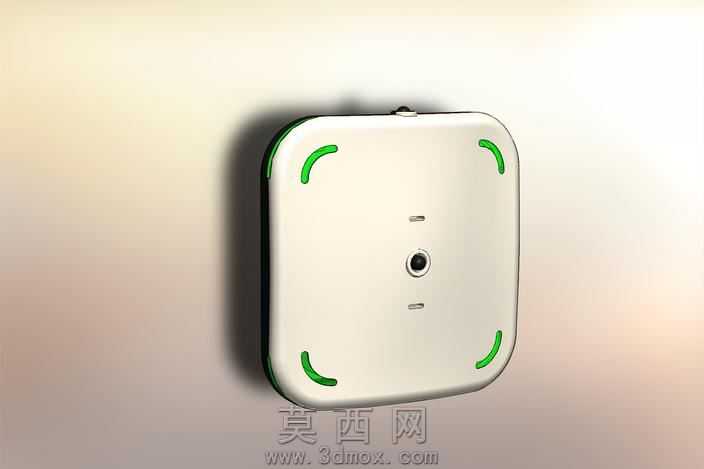

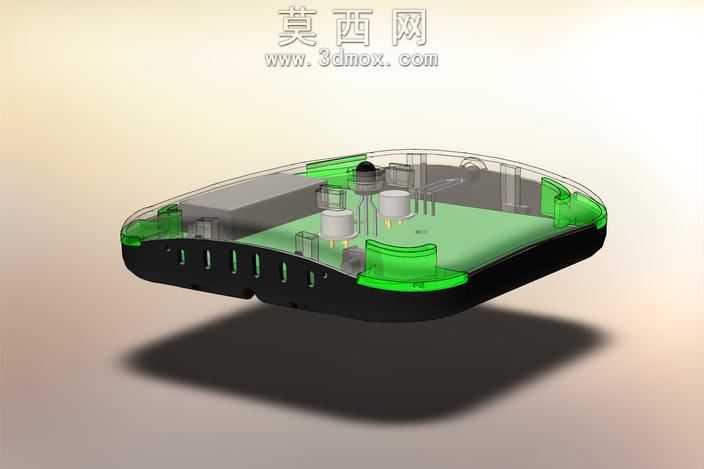

本作品为智能空调控制器的外壳三维设计方案，建模阶段以流畅的人机交互形态为核心出发点，摒弃传统方正呆板的控制器造型，采用大弧度圆角过渡的类鹅卵石曲面轮廓，整体上盖与下盖采用贴合式卡扣装配结构，在三维建模过程中通过曲面放样、曲率连续检查确保壳体各衔接面无突兀折角，握持与摆放时都具备柔和的视觉与触感体验。材质设计上，上盖采用哑光奶白色ABS工程塑料材质，通过材质参数调整模拟细腻的磨砂质感，避免日常使用残留指纹与划痕；下盖采用哑光黑色耐磨损PC材质，与上盖形成清晰的视觉分层，同时提升底部放置时的防滑耐磨性能。壳体侧面预留多组均匀排布的散热格栅开孔，建模时通过线性阵列配合曲面切除命令完成开孔排布，既保证内部控制电路板的通风散热需求，又通过等距的格栅线条强化产品的秩序感。上盖表面设置多组内凹式状态指示灯位，对应指示灯位的壳体边缘嵌入半透明荧光绿装饰条，渲染阶段通过调整半透明材质的透光率与自发光参数，模拟设备通电后指示灯透出的柔和光晕效果，既清晰反馈设备运行状态，又通过荧光绿的点缀打破黑白配色的单调感，提升产品的科技辨识度。顶部居中位置设置凸起的功能按键基座，建模时做了微弧面凸起处理，匹配手指按压的触感弧度，避免平面按键的误触问题。整体结构设计充分考虑注塑生产的工艺要求，所有壳体边缘均做了均匀的拔模斜度处理，壁厚保持一致避免注塑成型时出现缩痕、缺料等问题，卡扣位置的加强筋结构做了圆角过渡，提升装配时的结构强度，同时兼顾外观的完整性，无外露螺丝孔位，保证产品外观的简洁流畅。渲染阶段采用柔和的漫反射影棚光源，通过多角度打光突出壳体曲面的光影过渡，真实还原不同材质的质感差异，呈现产品最终的量产外观效果。
