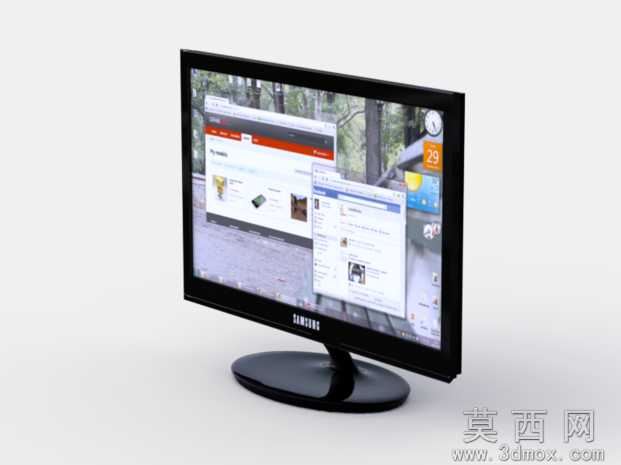

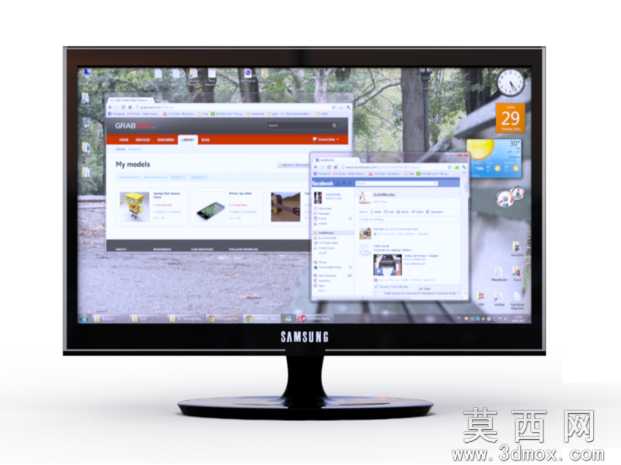

三星P2250液晶显示器SolidWorks三维模型

本模型为三星P2250液晶显示器的高精度三维建模成果，建模阶段以实物1:1比例为基准，首先通过实物测绘获取显示器整体轮廓尺寸，依次完成屏幕面板、边框壳体、圆形底座、支撑颈、背部接口区域的草绘轮廓搭建，采用SolidWorks的拉伸、切除、圆角、曲面放样等特征命令逐步构建各部件实体，针对屏幕边框的细微弧度、底座的曲面过渡、支撑颈的流线造型做了精细化曲面处理，还原实物的外观细节，同时预留了VGA接口、电源接口的装配位置，还原接口的标准尺寸规格，确保各部件装配关系完全匹配实物结构，无干涉错位问题。参数设计阶段严格参照三星P2250的官方规格参数，设定屏幕对角线尺寸为22英寸，屏幕比例16:9，整体机身长宽高参数、底座直径、支撑颈倾斜角度范围均与实物一致，壳体壁厚、接口安装位尺寸均按照消费电子通用设计规范设定，所有参数均关联建模特征，可通过修改参数快速调整模型尺寸，适配不同规格显示器的改型设计需求。渲染材质阶段对不同部件分别赋予对应材质，屏幕面板采用高透光玻璃材质搭配哑光显示层材质，边框与底座采用高光黑色ABS塑料材质，支撑颈采用磨砂黑色塑料材质，背部接口区域采用哑光工程塑料材质，金属接口引脚赋予金属镀铬材质，同时添加了环境反射、漫反射参数调整，渲染效果还原实物的质感表现，呈现出真实的显示器外观视觉效果。结构原理上还原了显示器的基础装配结构，支撑颈与底座采用卡扣加螺丝的固定结构，支撑颈与屏幕背部采用可转动铰接结构，可实现屏幕俯仰角度的调整，背部的VGA接口、电源接口位置与实物完全对应，还原了显示器外接供电与视频信号输入的结构逻辑，壳体内部预留了电路板、背光模组的安装空间，可进一步拓展内部结构建模。软件兼容方面，模型提供SolidWorks2011原生格式，同时导出STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不同软件用户均可直接打开编辑，无需额外格式转换，模型文件保留完整建模特征树，可直接进行特征编辑、参数修改、工程图导出等操作。研发教学应用层面，该模型可用于消费电子外观设计教学、显示器结构设计课程案例、SolidWorks曲面建模教学实例，也可作为办公场景三维可视化搭建的素材，还可用于数码产品展示动画制作、电商产品3D展示素材，同时可为显示器改型设计、周边配件设计提供基础模型参考，帮助设计人员快速完成方案迭代，也适合三维建模初学者学习消费电子产品的建模思路与材质渲染技巧。
