兼容husqvarna365的无人机动力装置结构设计

　　在低空无人机动力选型场景里，小型活塞式内燃机始终是长航时、大载荷作业类无人机的核心动力选项，尤其是适配油动固定翼、植保无人直升机的动力单元，需要在重量、功率输出、散热效率、安装兼容性之间找到精准平衡，本次拆解的这款动力单元，正是针对小型油动无人机开发的单缸二冲程结构，同时兼容husqvarna365系列油锯的通用配件体系，能大幅降低运维阶段的配件采购与替换成本。

　　从实际作业场景来看，这类动力单元主要面向15-30kg起飞重量的植保无人机、测绘固定翼无人机、消防巡检无人机，这类设备往往需要在野外无充电条件的区域连续作业，相比锂电动力，燃油动力的能量密度优势明显，单次加注燃油就能支持40分钟以上的连续作业，完全满足大面积农林植保、长距离管线巡检的作业需求。设计阶段首先要考虑的就是高空低气压环境下的动力稳定性，因此缸体部分采用了大尺寸散热鳍片结构，鳍片的间距、厚度都经过热仿真校核，在无人机飞行过程中，迎面气流可以顺着鳍片间隙快速带走缸体燃烧产生的热量，避免连续高负荷运转时出现缸温过高、动力衰减甚至拉缸的故障。

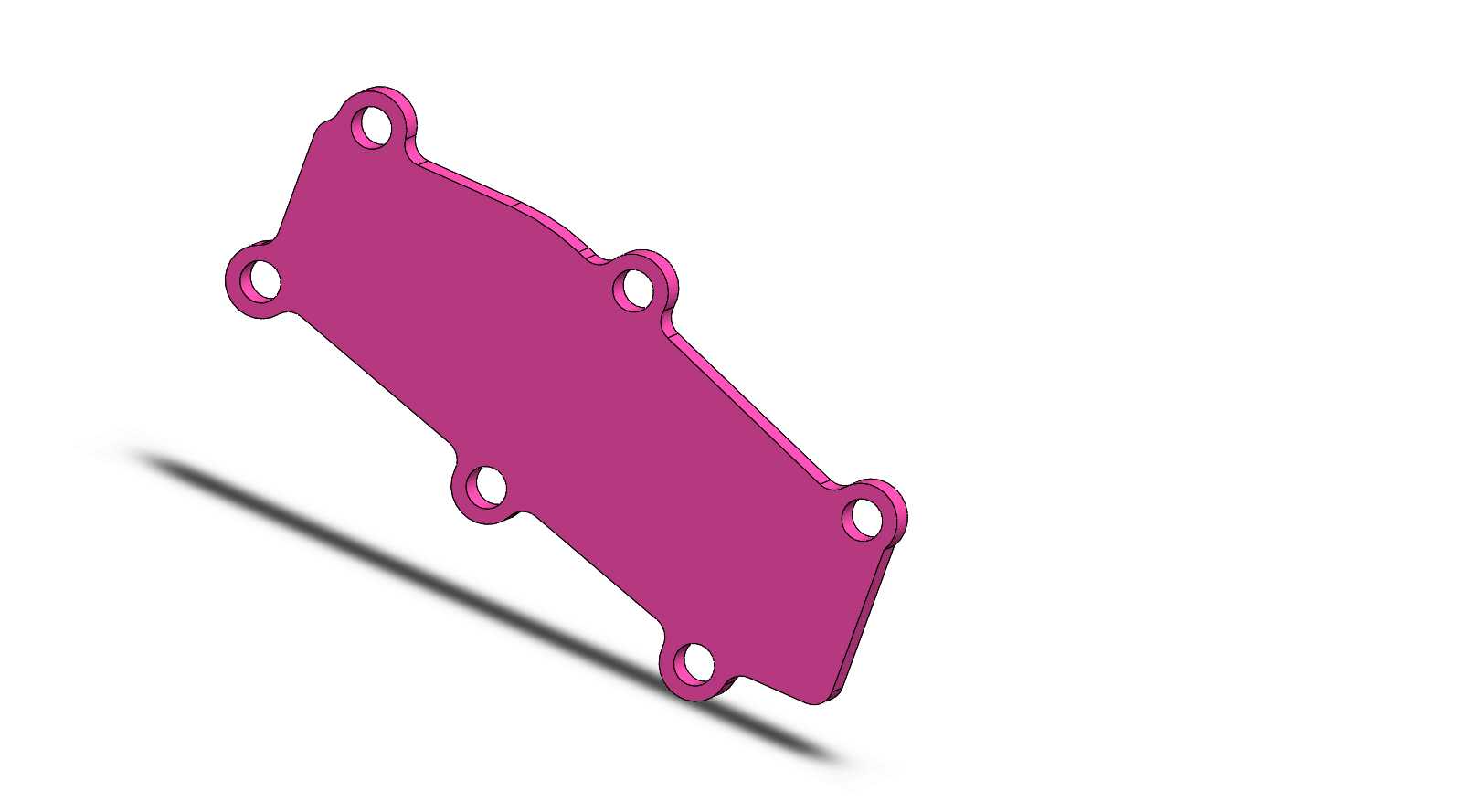

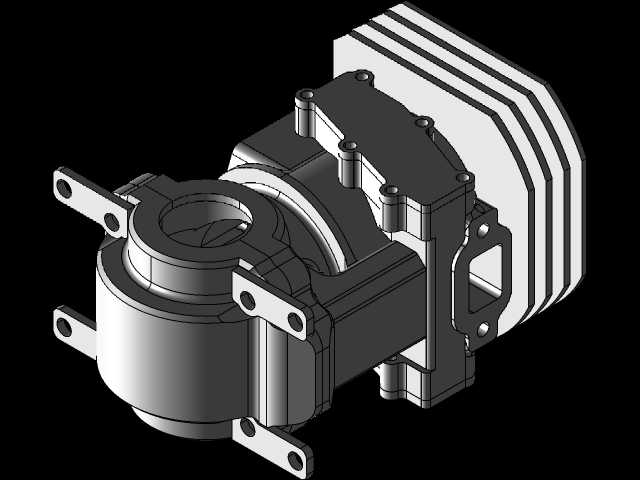

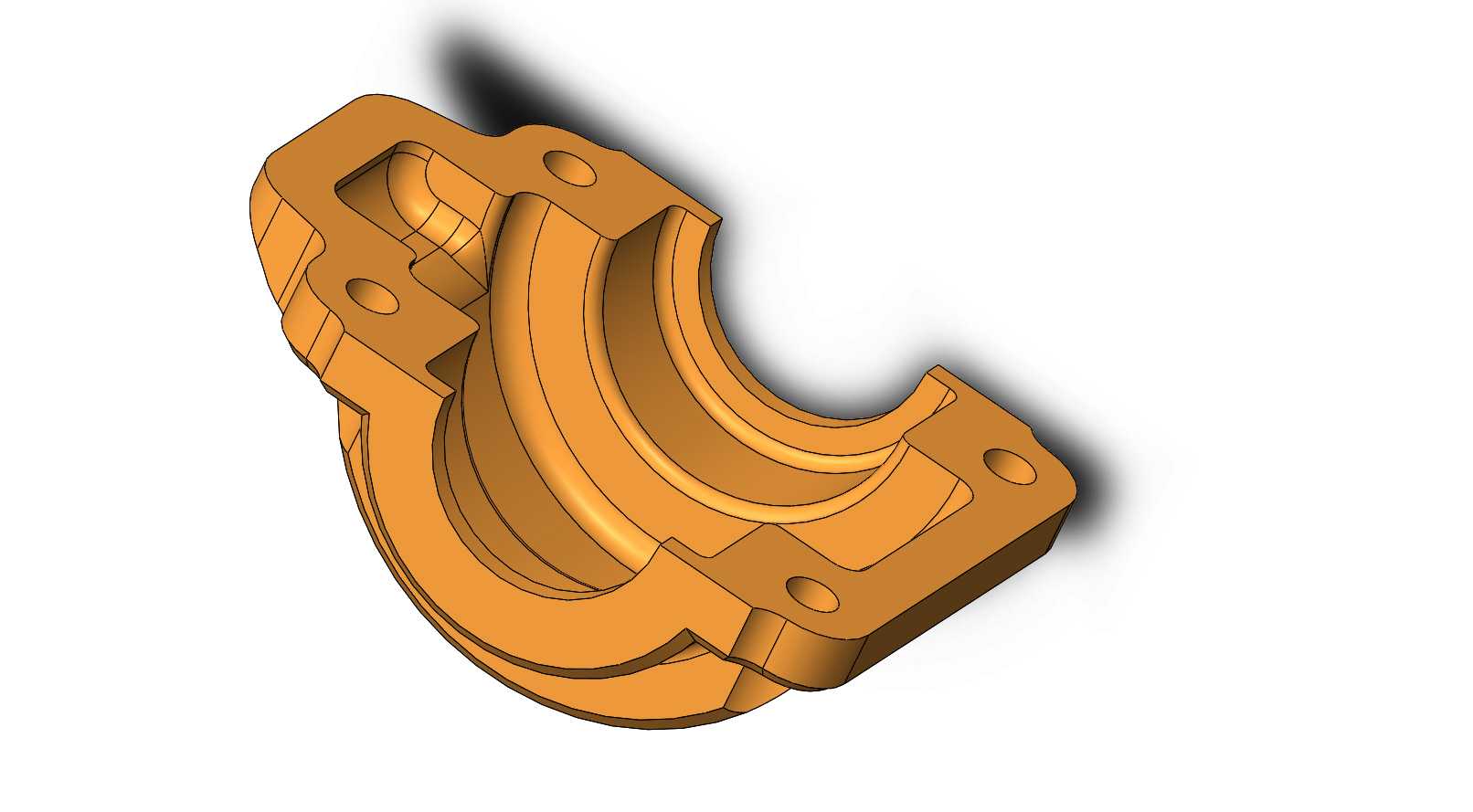

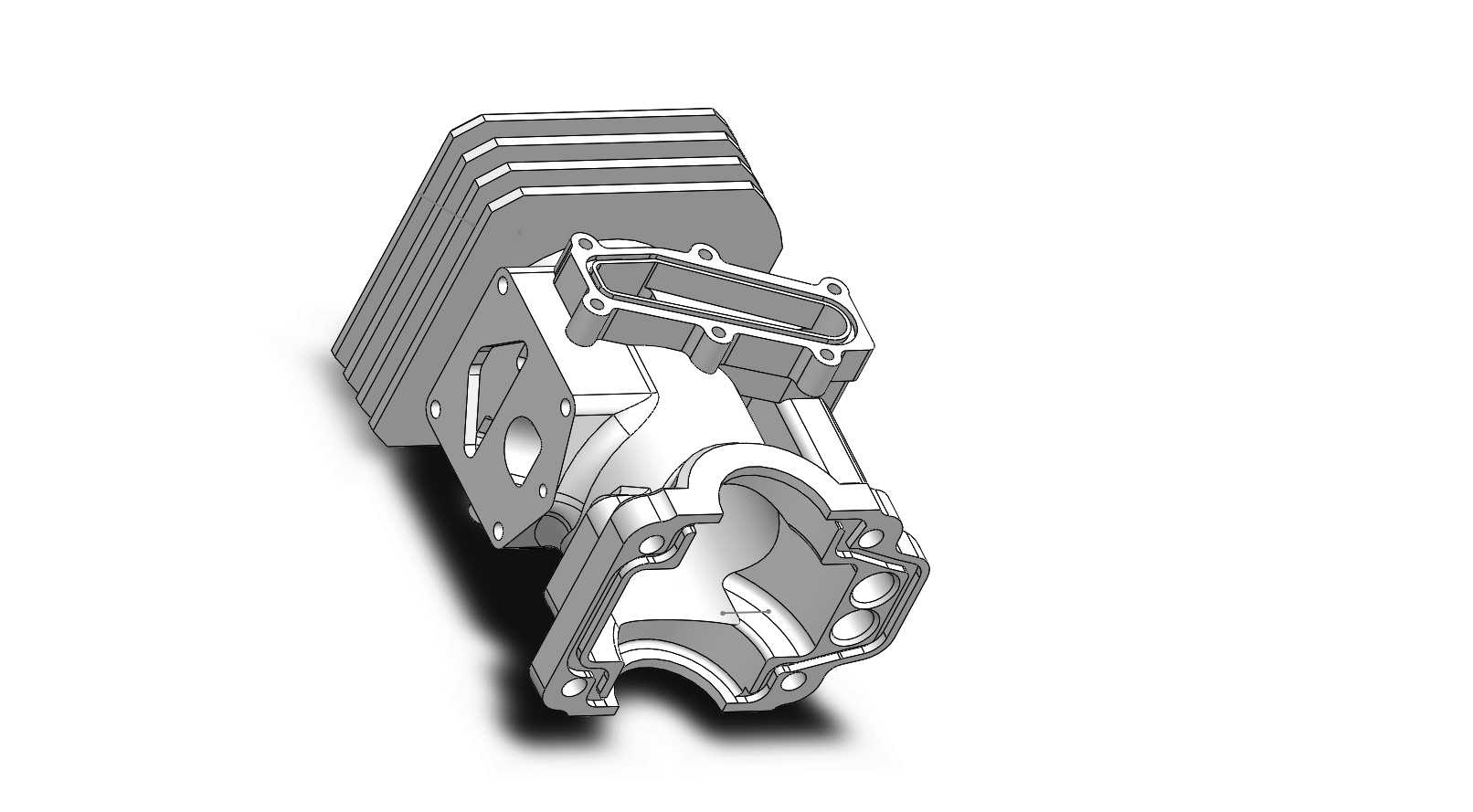

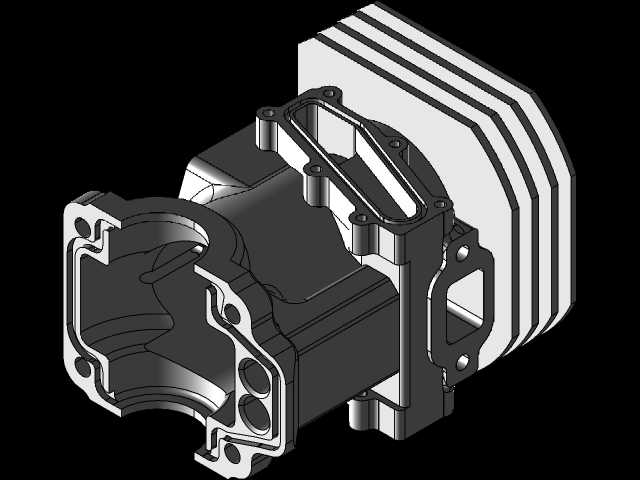

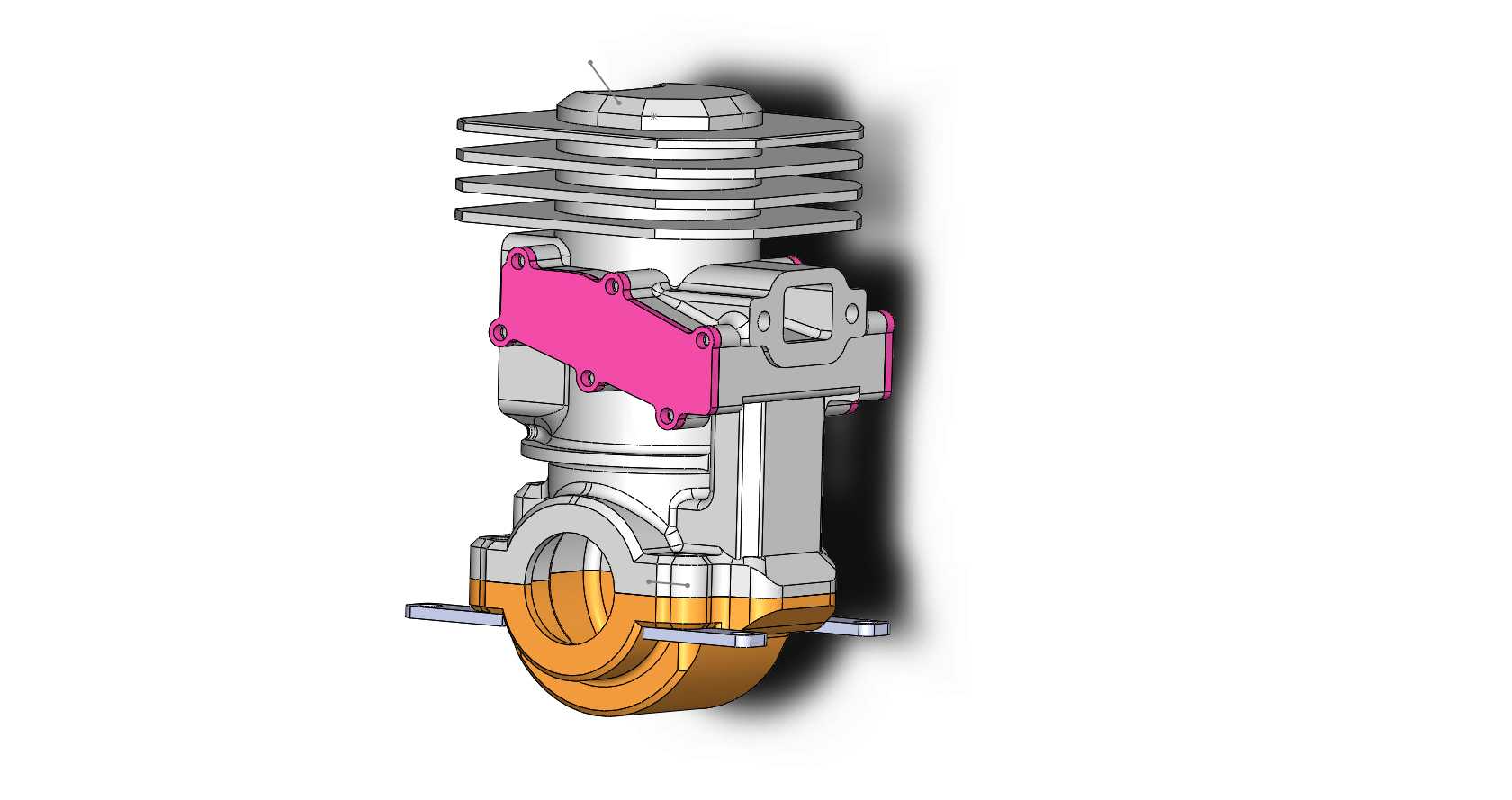

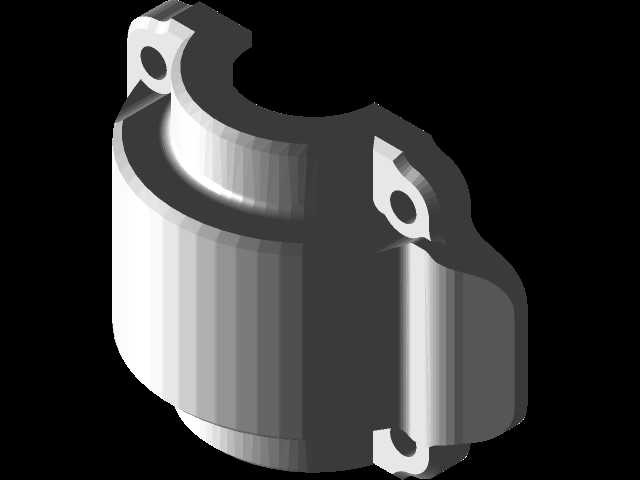

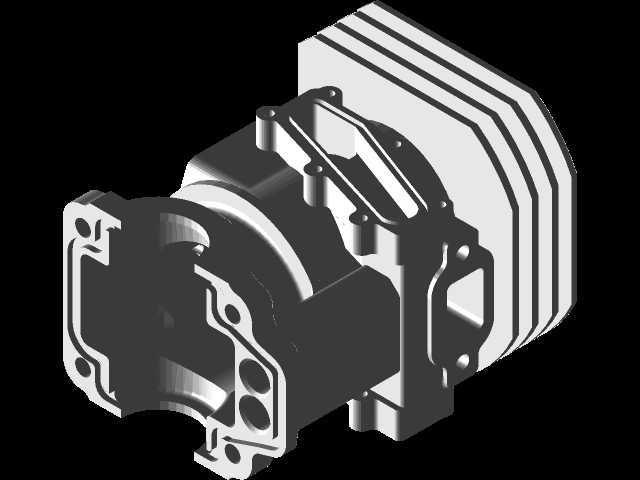

　　从结构设计思路来看，整个动力单元采用分体式装配逻辑，上部为带散热鳍片的缸体组件，中部为曲轴箱与进气转接结构，下部为曲轴输出端与安装基座，粉色标注的区域为进气歧管与缸体的连接加强座，这个位置在实际运转中会承受化油器或者电喷节气门体的振动载荷，因此设计了多组螺栓安装孔位，将进气组件的载荷分散到缸体与曲轴箱的连接筋位上，避免长期振动导致连接位开裂。下部橙色标注的区域为曲轴箱下半部分与输出轴轴承座，这个位置集成了动力输出的安装法兰，能直接连接无人机的离合器或者减速齿轮组，不需要额外设计转接法兰，减少了动力传输路径上的零件数量，也降低了整体重量。

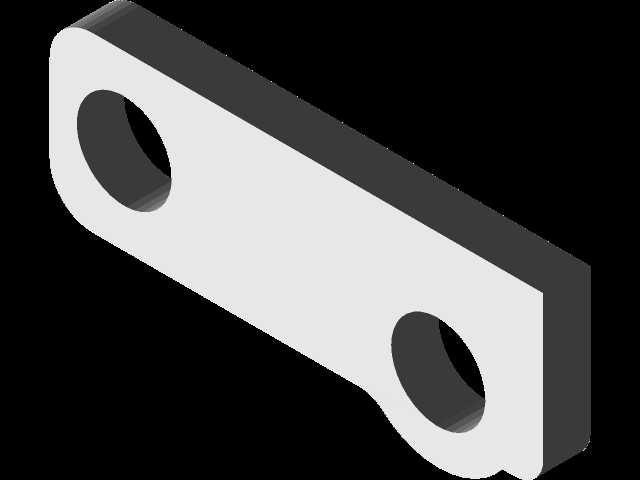

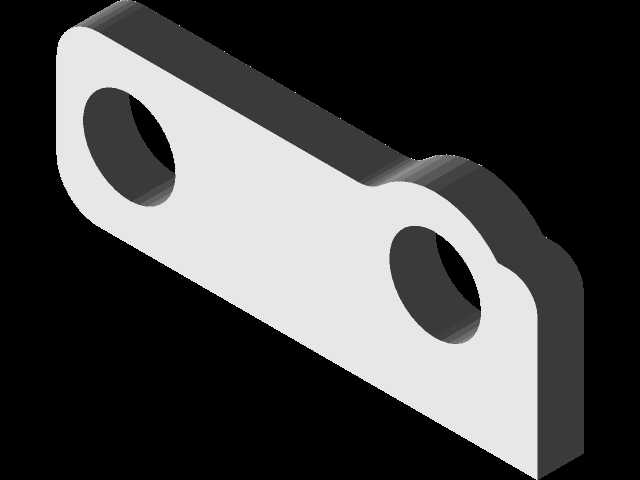

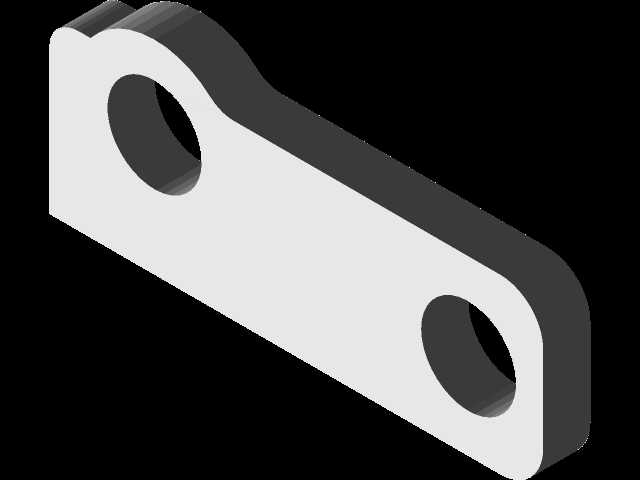

　　关于安装边界的设计，整个动力单元的核心安装基准位于曲轴箱两侧的凸台位置，两个凸台上预留了贯穿式安装孔，孔位间距与主流无人机动力安装架的标准孔位完全匹配，安装时只需要将减震胶垫嵌入凸台与安装架之间，就能有效过滤发动机运转时产生的高频振动，避免振动传递到无人机飞控、传感器等精密部件上，影响飞行稳定性。外形尺寸方面，缸体顶部到输出轴下端的总高度控制在紧凑型区间，横向最大宽度不超过散热鳍片的外沿尺寸，整体轮廓没有突出的异形结构，能完美适配无人机机头或者动力舱的流线型整流罩设计，不会额外增加飞行过程中的空气阻力。

　　功能特性上，这款动力单元的进气口设计在缸体侧方，能直接适配膜片式化油器，膜片化油器的优势是在无人机做大角度机动、倾斜飞行时，依然能稳定供给燃油，不会因为油面倾斜出现供油中断的问题。排气口位于缸体另一侧，能直接连接无人机的谐振排气管，通过排气管的谐振效应提升发动机的充气效率，进一步提升动力输出。曲轴输出端采用锥面配合加键传动的结构，能传递足够的扭矩，同时方便拆卸维护，在野外作业现场只需要简单工具就能完成离合器、螺旋桨连接座的拆装更换。

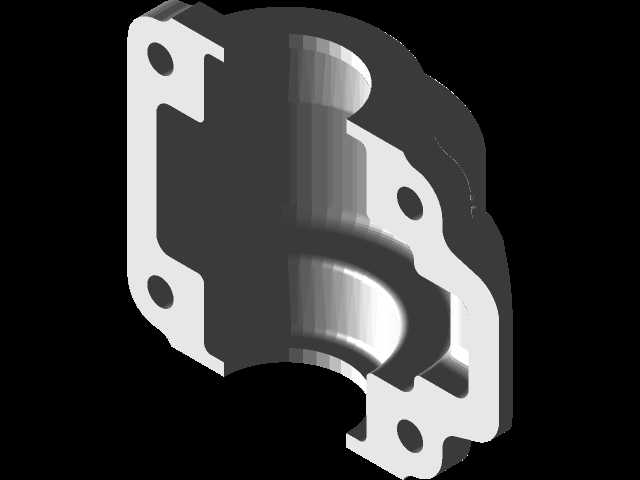

　　在结构细节处理上，散热鳍片采用等间距渐变厚度设计，靠近燃烧室位置的鳍片厚度更大，热传导效率更高，远离燃烧室的位置鳍片厚度适当减薄，控制整体重量。曲轴箱的筋位设计完全遵循载荷传递路径，从安装孔位到轴承座、缸体连接位都有连续的加强筋，在保证箱体刚性的前提下，尽可能减少不必要的材料堆积，把整机重量控制在合理区间。所有的密封面都设计了密封胶圈安装槽，包括缸体与曲轴箱的结合面、曲轴两端的轴承位、进气口与排气口的连接面，能保证二冲程发动机的曲轴箱密封性，避免出现漏气导致的缸压不足、动力下降问题。

　　实际选型适配时，需要注意动力输出端的旋转方向与螺旋桨的匹配，这款动力单元的曲轴旋转方向为常规逆时针方向（从输出端视角看），能适配绝大多数无人机的螺旋桨转向设计，不需要额外加装反向齿轮组。同时因为兼容husqvarna365系列的配件，包括活塞、活塞环、火花塞、密封件等易损件都可以直接采购通用配件，不需要单独开模定制，对于小批量生产的工业级无人机来说，能大幅降低供应链成本与售后维护难度，尤其是在偏远地区作业时，甚至可以直接从当地园林机械配件店采购替换零件，极大提升了设备的环境适应性。
