带施耐德断路器主配电盘结构布置设计

　　在工业厂房低压配电、中小型商业体配电、车间设备集群供电的场景中，主配电盘作为进线端第一级配电载体，承担着总回路分断、下级回路配电保护、故障电流快速切断的核心作用，这款集成施耐德品牌断路器的主配电盘结构设计，完全围绕现场安装运维、电气安全间隙、柜体强度需求展开。从实际使用场景来看，这类配电盘通常安装在车间低压配电室、楼层配电间、设备配套动力柜旁，需要适配上进线或侧进线的电缆排布方式，顶部预留的M10吊装吊耳，完全匹配现场人工吊装或叉车转运的安装需求，柜体底部预留的120mm高底座空间，既可以规避地面潮气侵入柜体内部，也能预留出电缆弯曲半径的排布空间，避免大截面进线电缆过度弯折损伤线芯。

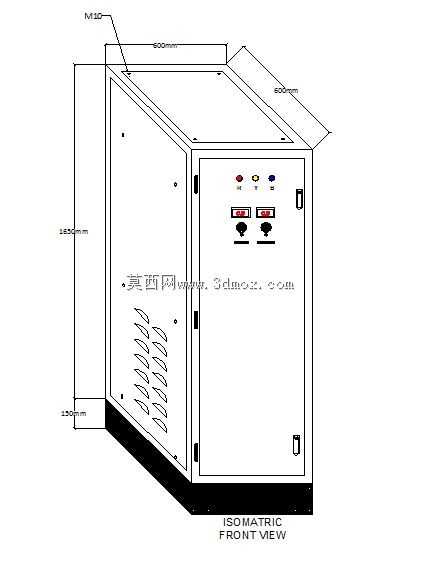

　　从设计思路上看，这款配电盘采用前后分舱的结构逻辑，前舱为操作维护舱，所有断路器操作手柄、状态指示灯全部布置在前舱门板上，操作人员无需打开柜体门板即可完成分合闸操作、运行状态观察，门板上预留的锁具点位，可实现带电区域的权限管控，避免无关人员误操作；侧舱为布线散热舱，侧板上排布的百叶式散热孔，在保证柜体IP防护等级满足室内安装要求的前提下，形成自然对流散热通道，断路器长期满载运行产生的热量可以通过散热孔及时排出，避免柜内温度过高加速电气元件绝缘老化。内部断路器的布置完全遵循电气安全间隙规范，主进线断路器与下级分回路断路器之间预留足够的铜排排布空间，不同相序的铜排之间设置绝缘隔离间隙，避免相间短路风险，断路器安装导轨采用标准35mmDIN导轨设计，后期运维更换元件时无需重新打孔固定，可直接适配同规格的施耐德断路器产品，降低备件替换的适配成本。

　　外形尺寸上，柜体整体宽度600mm、深度400mm、高度1800mm，这个尺寸边界完全适配常规配电间的柜体排布间距，多台柜体并排安装时，相邻柜体之间无需预留额外的操作间隙，前门板打开角度可达到120度，完全满足内部元件检修、铜排紧固、线缆接线的操作空间需求。柜体门板与框架之间采用隐藏式铰链连接，铰链处做接地跨接处理，避免柜体外壳出现感应电带电风险，门板上的指示灯开孔、操作手柄开孔位置，完全匹配所选施耐德断路器的安装尺寸，操作手柄与门板之间加装绝缘护套，即使操作时出现弧光泄漏也能保障操作人员安全。柜体框架采用1.5mm厚冷轧钢板折弯成型，拼接处采用点焊加螺栓紧固的双重固定方式，整体结构强度可满足大截面电缆接线时的受力需求，不会因为电缆拖拽导致柜体框架变形，顶部的吊耳采用焊接固定，单点承重可达到200kg，完全覆盖整柜装配完成后的总重量吊装需求。

　　从实际运维角度考虑，这款配电盘的内部元件布置遵循从上到下的电流流向逻辑，主进线断路器布置在柜内上部区域，下级分回路断路器按负载类型分排布置在下部区域，每一排断路器前方都预留了标签粘贴位置，运维人员可以清晰标注每个回路对应的负载区域，故障排查时可以快速定位对应回路。柜内两侧预留的走线槽安装点位，可将二次控制线与一次动力铜排完全分隔排布，避免强电对二次控制信号产生干扰，同时也让柜内布线更加规整，后期检修时不会出现线缆杂乱遮挡元件的问题。柜体底部的进线孔预留了橡胶护圈安装位，电缆穿入后可以通过护圈密封，既可以防止虫鼠进入柜内，也能避免电缆外皮被钢板开孔处的毛刺划伤，造成绝缘破损漏电的风险。
