低压进线与电容补偿集成柜架结构

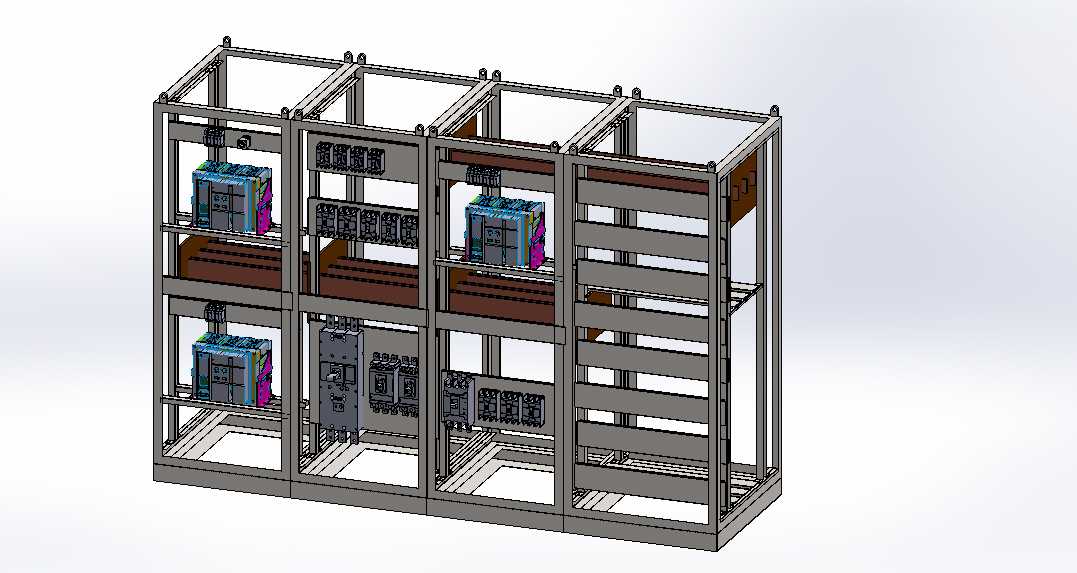

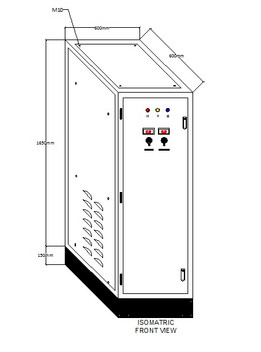

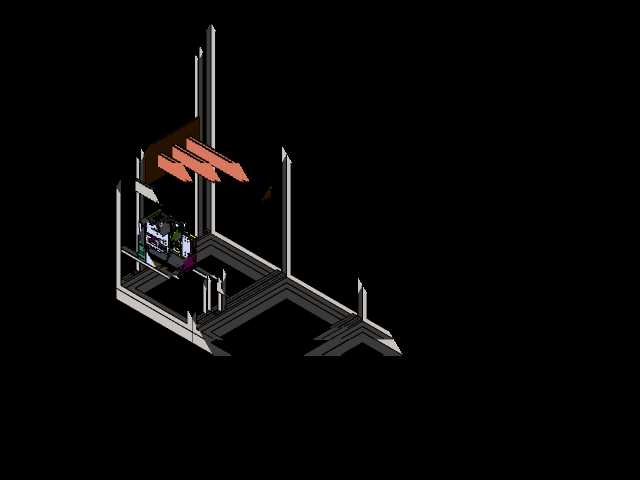

该结构面向工业低压配电场景设计，主要应用于厂房配电间、生产车间动力配电系统、商业综合体配电室等场景，承担低压侧主进线通断控制、负载配电分配、功率因数补偿的核心功能，是低压配电系统中整合进线保护与无功补偿功能的集成式柜体承载结构。整套结构采用多柜并排拼接的框架式设计，整体为拼装式金属型材框架，相邻柜体通过侧边预留的安装孔位实现刚性连接，可根据配电容量需求灵活扩展拼接柜数，适配不同规模的配电系统扩容需求。框架内部采用分层分隔的布局逻辑，根据不同电气组件的安装尺寸、操作维护需求、散热要求划分独立安装仓室：上层区域预留主进线断路器安装位，适配大电流框架式断路器的安装固定，预留足够的操作空间满足分合闸操作、检修维护的安全距离要求；中层区域设置水平母排安装通道与出线回路安装区，可分层布置塑壳断路器、出线端子排等配电组件，母排通道设置独立的绝缘隔离结构，避免不同相序母排间的安全隐患；下层区域整合电容补偿组件安装位，预留电容器、电抗器、投切开关的安装固定点位，同时预留通风散热通道，保障补偿组件长时间运行的散热需求。设计过程中充分考虑电气安全间隙要求，所有带电部件安装位与柜体框架、相邻不同电位组件间均预留符合低压配电规范的安全距离，框架侧边预留接地端子安装位，保障整体柜体的接地连续性。安装边界方面，单柜框架采用标准低压柜的宽度模数设计，底部预留与基础槽钢配合的安装固定孔，可直接固定于配电室的基础安装基座上，柜体前后预留足够的开门操作与检修空间，顶部预留进出线电缆的开孔位置，适配上进上出、下进下出等多种电缆布线方式。框架上预留的安装点位可适配不同品牌的框架断路器、塑壳断路器、电容补偿组件，无需额外加工即可完成组件固定，有效缩短配电柜体的装配周期，内部的分层隔板可根据实际组件尺寸灵活调整安装位置，适配不同项目的配电方案定制需求，整体结构兼顾了结构强度、安装便利性与后期维护的操作空间，能够满足工业配电场景下长时间稳定运行的结构承载要求。
