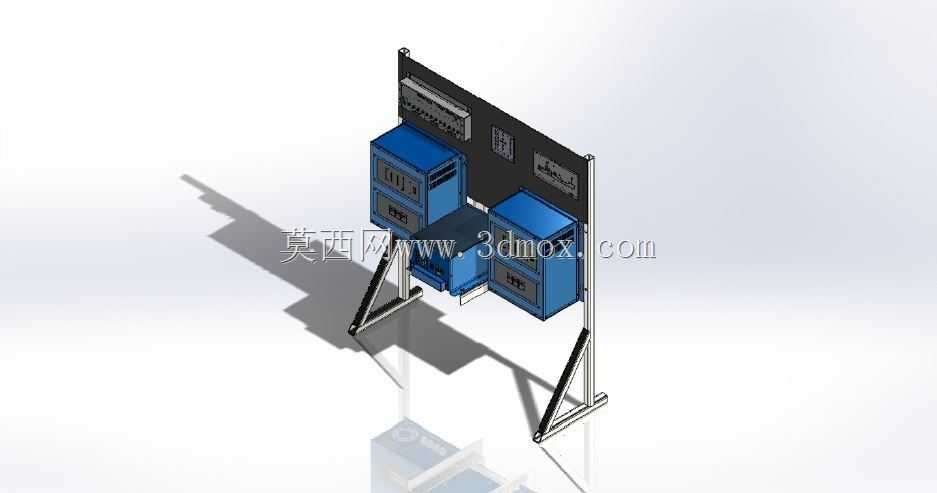

立式双模块工业电气控制安装支架总成

　　这套电控安装总成的设计初衷，是面向中小型生产线的分布式控制节点布置需求，解决车间现场多工位控制单元分散安装、布线杂乱、防护不足的痛点，常见于装配线旁、设备机组侧的就近控制场景，替代传统壁挂式电控箱占用墙面空间、检修需登高的问题。整体采用立式落地支撑结构，底部设置可调脚座，可适配车间地面存在的3-8mm高度差，安装时无需额外做地面预埋处理，仅需通过膨胀螺栓将底脚固定在硬化地面即可，整体安装占用的地面投影尺寸控制在0.4㎡以内，不会过多挤占生产通道的通行空间。背部的安装背板采用冷轧钢板折弯成型，表面做静电喷塑处理，预留了标准化的电气元件安装孔位，可兼容主流品牌的接线端子排、断路器、通讯模块等元件的安装尺寸，

　　两个蓝色的控制模块采用插拔式安装结构，模块与背板之间设置了导向定位槽，日常维护更换模块时无需拆卸整体背板接线，仅需松开模块侧面的固定卡扣即可抽出模块，大幅缩短现场故障排查的停机时间。支架的支撑腿采用矩形钢管焊接结构，斜向加强筋的角度经过受力校核，在单侧挂载满额元件时，支架整体的侧向倾斜量不超过2mm，避免长期使用后出现结构变形导致的元件接线松动问题。布线通道隐藏在背板与支撑框架的间隙内，强电与弱电走线槽做了物理分隔，间距保持在20mm以上，减少动力线路对控制通讯信号的电磁干扰，模块下方预留的走线空间可容纳直径15mm以内的电缆进出，每个模块对应位置都设置了独立的格兰头安装位，可根据现场电缆规格选配对应的密封接头，满足车间多尘、

　　少量溅湿工况下的防护要求。设计过程中优先考虑了现场操作的人机工程高度，模块的操作面距离地面的高度设置在1.2m-1.5m区间，刚好适配操作人员站立状态下的操作视线与手部操作范围，无需弯腰或抬手即可完成模块参数调整、开关操作等日常动作。顶部预留的扩展安装位可根据需求加装状态指示灯、警示蜂鸣器等附件，不需要额外在支架上钻孔焊接，所有扩展孔位都在工厂预制完成，现场仅需通过螺栓固定即可完成附件加装。整套结构的所有外露金属件都做了倒角处理，没有尖锐的飞边棱角，避免现场安装维护人员出现磕碰划伤的风险，连接螺栓全部采用防松脱设计，适配车间设备运行时存在的持续振动工况，不会因为长期振动出现连接件松动脱落的问题。两个控制模块的布局采用左右错位排布，

　　既保证了两个模块的操作空间互不干涉，也让整体布线的走向更加顺畅，减少电缆的弯折角度，降低电缆长期使用出现线芯断裂的概率。支架底部距离地面预留了100mm的间隙，方便日常清洁时清扫地面杂物，也避免地面积水直接浸泡支架底脚造成锈蚀，底脚表面额外做了镀锌防腐处理，可适应车间常见的潮湿、少量油污的地面环境。
