AR15步枪防尘罩轴结构三维设计

　　在轻武器的日常使用与维护场景中，防尘罩轴是AR15系列步枪上机匣组件里不起眼但作用关键的小尺寸轴类零件，很多刚接触轻武器结构设计的工程师容易忽略这类小轴件的细节设计，实际在实弹射击、野外携行、长期存储等不同工况下，这个零件的设计合理性直接影响防尘盖的开合顺畅度与使用寿命。从实际使用场景来看，AR15步枪在携行过程中，抛壳窗位置的防尘盖需要保持常闭状态，阻挡沙尘、泥水、植被碎屑进入机匣内部污染枪机组件，而防尘罩轴就是为防尘盖提供旋转支撑的核心载体，每次射击前防尘盖被拉机柄带动自动弹开、日常维护时手动开合防尘盖，所有的旋转动作都绕着这根轴完成，轴的表面粗糙度、同轴度、安装间隙如果控制不当，很容易出现防尘盖卡滞、自动弹开不到位、

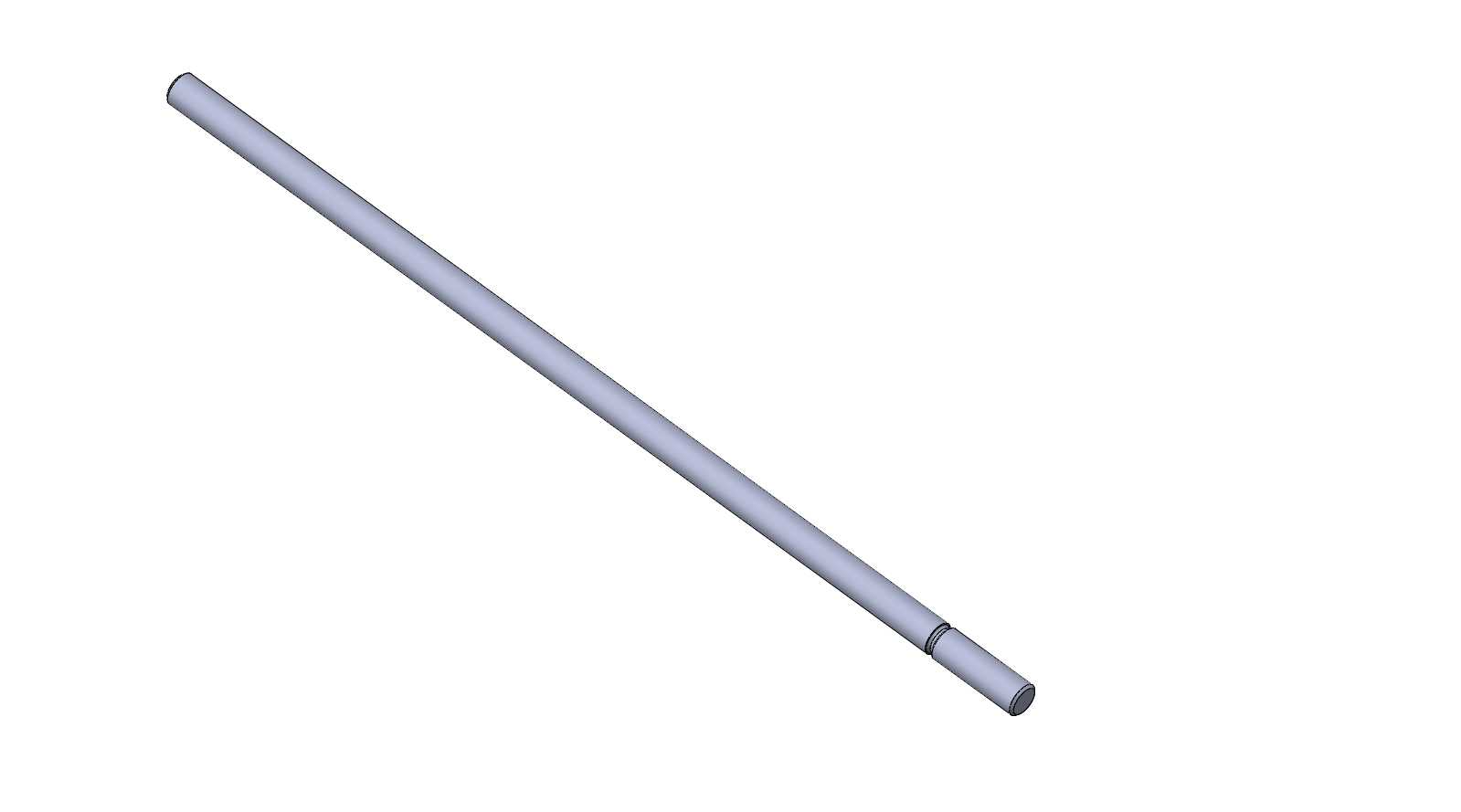

　　长期使用后松旷晃动的问题。做这个零件的结构设计时，首先要匹配AR15上机匣的安装边界，轴的整体长度要刚好适配抛壳窗两侧轴孔的间距，两端不能突出机匣外表面避免勾挂携行装具，轴身的直径要和防尘盖的卷边轴孔保持合理的间隙配合，间隙控制在0.02mm到0.05mm之间，既保证转动灵活，又不会因为间隙过大导致防尘盖上下窜动。轴身上靠近一端的位置设计有一圈限位环槽，这个槽的位置精度要求很高，要刚好卡在机匣对应的定位缺口里，防止轴在射击震动下出现轴向窜动，甚至从轴孔里滑出导致防尘盖脱落，很多复刻配件出现的轴窜问题，本质就是这个环槽的轴向尺寸公差没控制好，定位位置偏移导致限位失效。从外形来看，整个轴采用细长杆式结构，主体为等直径圆柱面，

　　表面做硬化处理提升耐磨性能，因为每次防尘盖开合，轴和防尘盖轴孔之间都会产生相对摩擦，尤其是实弹射击时的高频震动会加剧接触面的磨损，如果表面硬度不够，几千次开合后就会出现磨损凹坑，导致防尘盖转动卡涩。设计时还要考虑装配工艺性，轴的其中一端做微小的倒角导向，方便装配时顺利穿入机匣轴孔和防尘盖的卷边孔，不需要额外的专用工具就能完成组装，维护时也可以用冲子轻松顶出进行更换。在实际的工况验证中，这类小轴件还要考虑温度变化带来的尺寸影响，在零下几十度的低温环境或者沙漠地区的高温环境下，轴和机匣、防尘盖的材料膨胀系数要匹配，避免低温下轴收缩松脱、高温下轴膨胀导致转动卡滞，所以材料选择上一般会采用和机匣铝合金材料膨胀系数接近的合金钢，

　　或者做表面涂层处理减少温度形变带来的配合问题。很多人觉得这类细长轴零件结构简单，随便画个圆柱就行，但实际在轻武器的结构设计里，越是这类小尺寸的支撑零件，越要抠细节尺寸和公差，因为轻武器的使用环境非常复杂，任何一个小零件的失效都可能导致整枪故障，比如在沙尘环境下，如果轴的表面粗糙度太高，沙尘颗粒容易附着在轴面上磨损配合面，很快就会出现防尘盖开合不畅的问题，所以轴的工作表面粗糙度要控制在Ra0.8以下，减少沙尘附着的同时降低摩擦阻力。另外轴的两端边缘要做倒钝处理，不能有锋利的毛刺，避免装配和维护时划伤操作人员的手，也防止毛刺脱落掉进机匣内部引发枪机故障。在三维建模过程中，要重点保证轴的同轴度，整个轴身的圆柱度公差控制在0.01mm以内，避免因为轴身弯曲导致防尘盖转动时出现别劲的情况，限位环槽的宽度和深度也要匹配机匣的定位凸台尺寸，保证装配后轴向窜动量不超过0.1mm，既不影响转动，又不会有明显的松旷感。
