AR15枪械插销结构三维数模设计

　　在轻武器装配与零部件配套加工领域，这类插销属于枪械击发机构周边的核心定位锁紧构件，主要承担枪械分解结合时的部件限位、操作状态下的结构锁止功能，在民用射击运动器材、战术训练教具的装配维护场景中应用广泛，是保障枪械部件拆装便捷性与结构连接可靠性的关键小尺寸零件。

　　从实际使用场景来看，该插销需要在频繁的枪械拆装操作中保持稳定的定位精度，同时在枪械射击产生的持续振动工况下不能出现松脱移位，这就要求零件本身的结构刚性、表面耐磨性能都达到较高标准。设计过程中首先要匹配对应枪械的安装槽位尺寸，插销的主体插入段需要与机匣上的安装孔保持小间隙滑配，既要保证插拔操作时的顺畅度，避免拆装时出现卡滞，又要控制间隙量在合理范围，防止射击振动下出现旷量影响部件定位精度。

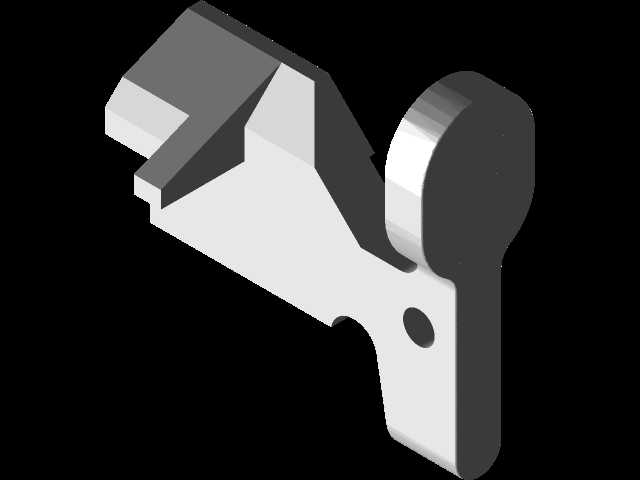

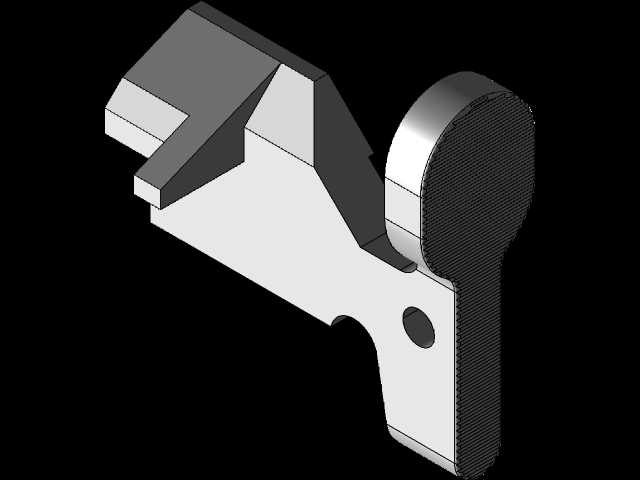

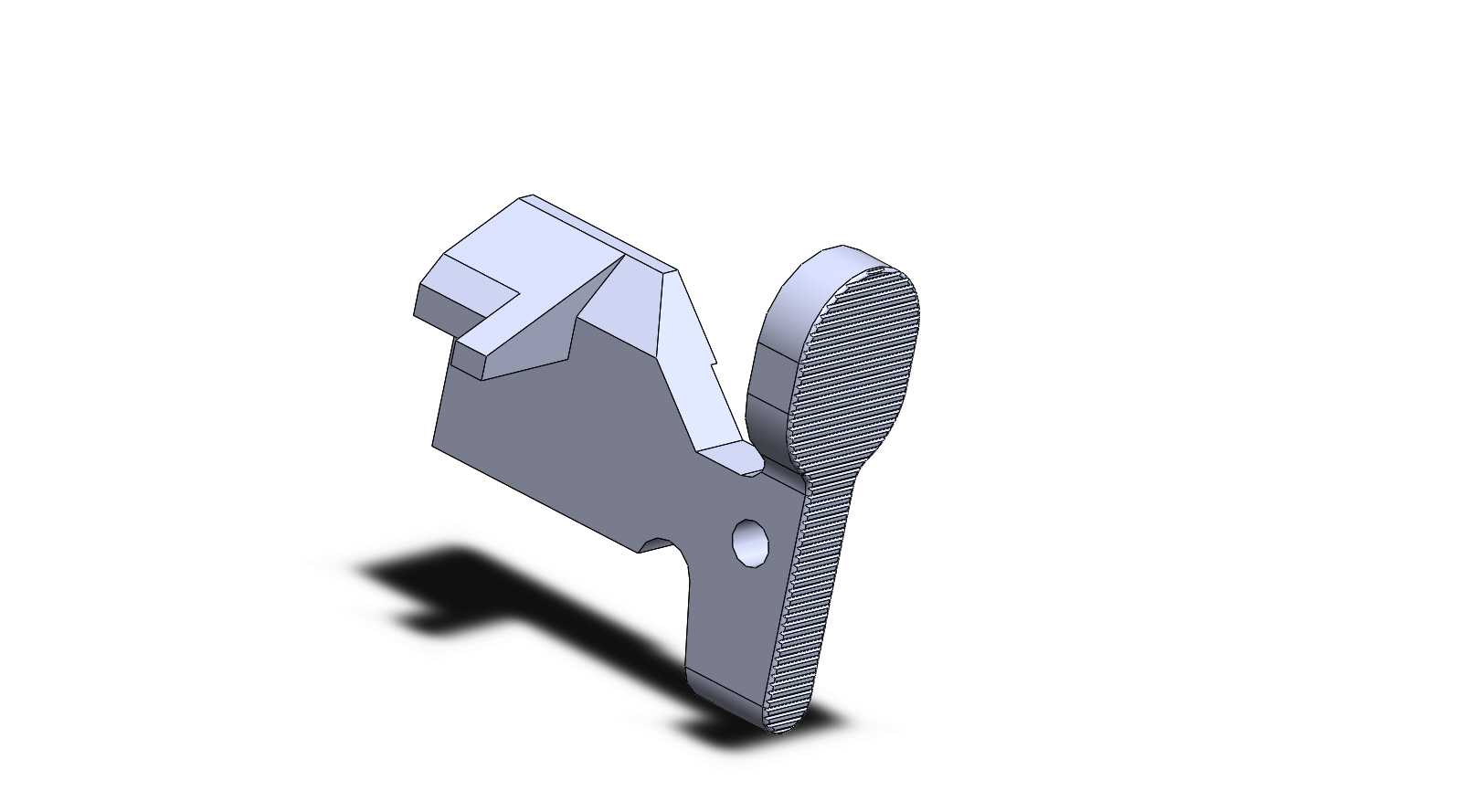

　　零件的外形结构采用了一体化成型设计，主体为带定位切面的柱状结构，一侧延伸出带防滑纹理的操作拨片，拨片表面的细密防滑齿纹是经过反复验证的结构：当操作人员佩戴战术手套或者手上沾有枪油、汗液时，依然可以通过拨片顺利推动插销完成解锁或者锁止操作，不会出现打滑脱手的问题。拨片与主体衔接的位置做了圆弧过渡处理，避免应力集中导致零件在反复扳动过程中出现断裂，同时过渡段的弧度也匹配机匣外部的轮廓曲线，在插销完全锁止状态下，拨片可以贴合在机匣表面，不会出现突出的棱角勾挂装具、衣物的问题。

　　零件上的圆形通孔是保险定位孔，当插销推进到锁止位置时，对应的保险销可以穿过这个孔，防止插销在射击振动下向后滑移脱出，这个孔的位置度公差要求较高，设计时需要严格控制孔中心到插销前端定位面的距离，保证锁止状态下保险销可以顺利穿入，不会出现错位卡滞的问题。插销的前端做了小角度的倒角引导，插入安装孔时可以自动对中，即使在夜间视线不佳或者盲操作的场景下，也能顺利将插销推入到位，降低野战环境下的枪械拆装难度。

　　从安装边界来看，该插销的整体长度需要匹配机匣安装位的深度，插入段的直径公差控制在h7级别，与安装孔的配合间隙控制在0.02mm以内，既保证滑动顺畅，又不会出现径向晃动。拨片的厚度与宽度需要匹配机匣上的让位槽尺寸，保证拨片在转动或者滑移过程中不会与周边的击锤、阻铁等运动部件发生干涉，设计时需要反复做运动仿真验证，模拟枪械在不同射击姿态、不同磨损状态下的部件运动轨迹，确保插销在全寿命周期内都不会干扰枪械内部构件的正常动作。

　　材质选择上这类零件通常采用中碳钢经淬火处理，表面做氧化发黑处理提升防锈能力，同时表面硬度达到HRC40-45，既保证足够的耐磨性承受反复插拔的磨损，又有足够的韧性承受射击时的冲击载荷，不会出现脆断问题。防滑齿纹的深度控制在0.3mm左右，齿距1mm，既保证足够的摩擦力，又不会因为齿纹过深容易积存泥沙污垢，在野外扬尘、淋雨环境下使用后，只需要简单擦拭就可以保证操作顺畅，不会因为污垢卡滞影响插拔动作。

　　在建模过程中，这类零件需要重点关注各个特征之间的位置公差，尤其是定位切面与安装孔的相对位置、防滑齿的均匀分布、过渡圆角的平滑处理，避免在数控加工过程中出现应力集中或者刀具干涉的问题。同时零件的所有棱边都做了0.1mm的倒钝处理，没有尖锐的毛刺边，避免操作人员在拆装枪械时被划伤，也防止尖锐棱边磨损安装孔的内壁，延长整个机匣部件的使用寿命。
