AR15配套喷射器结构三维设计

　　在轻武器配套气动辅助部件的设计场景中，这类适配AR15平台的喷射器结构，主要承担发射循环过程中的气流导向、残屑吹扫功能，是保障枪械连续射击可靠性的辅助功能构件。从实际使用场景来看，该部件安装在枪械护木内部的对应接驳位，工作时会借助枪机后坐过程中导出的部分高压燃气，形成定向高速气流，一方面可以在抛壳瞬间对枪膛内部残留的火药残渣、铜屑进行吹扫，减少积碳卡滞的概率，另一方面也能在极端沙尘环境下，为枪机往复运动区域提供正向气压防护，阻挡外界沙尘进入机匣内部的运动配合面。

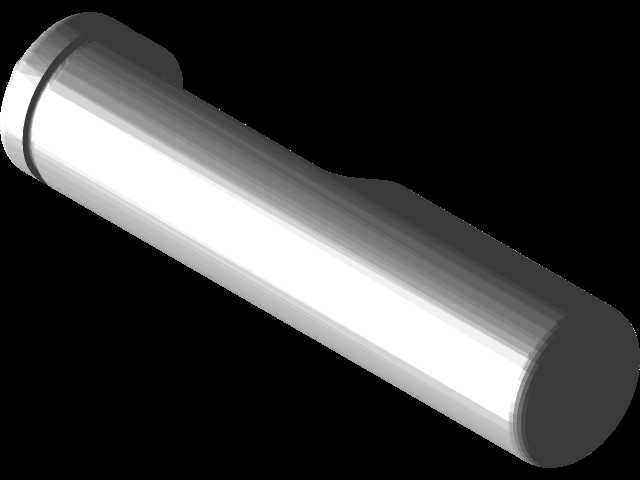

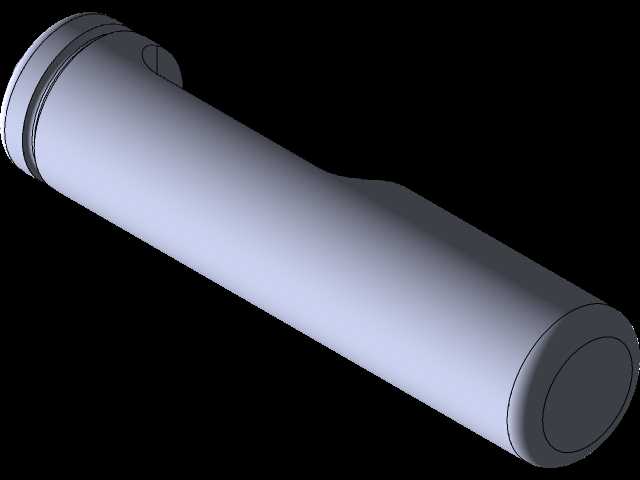

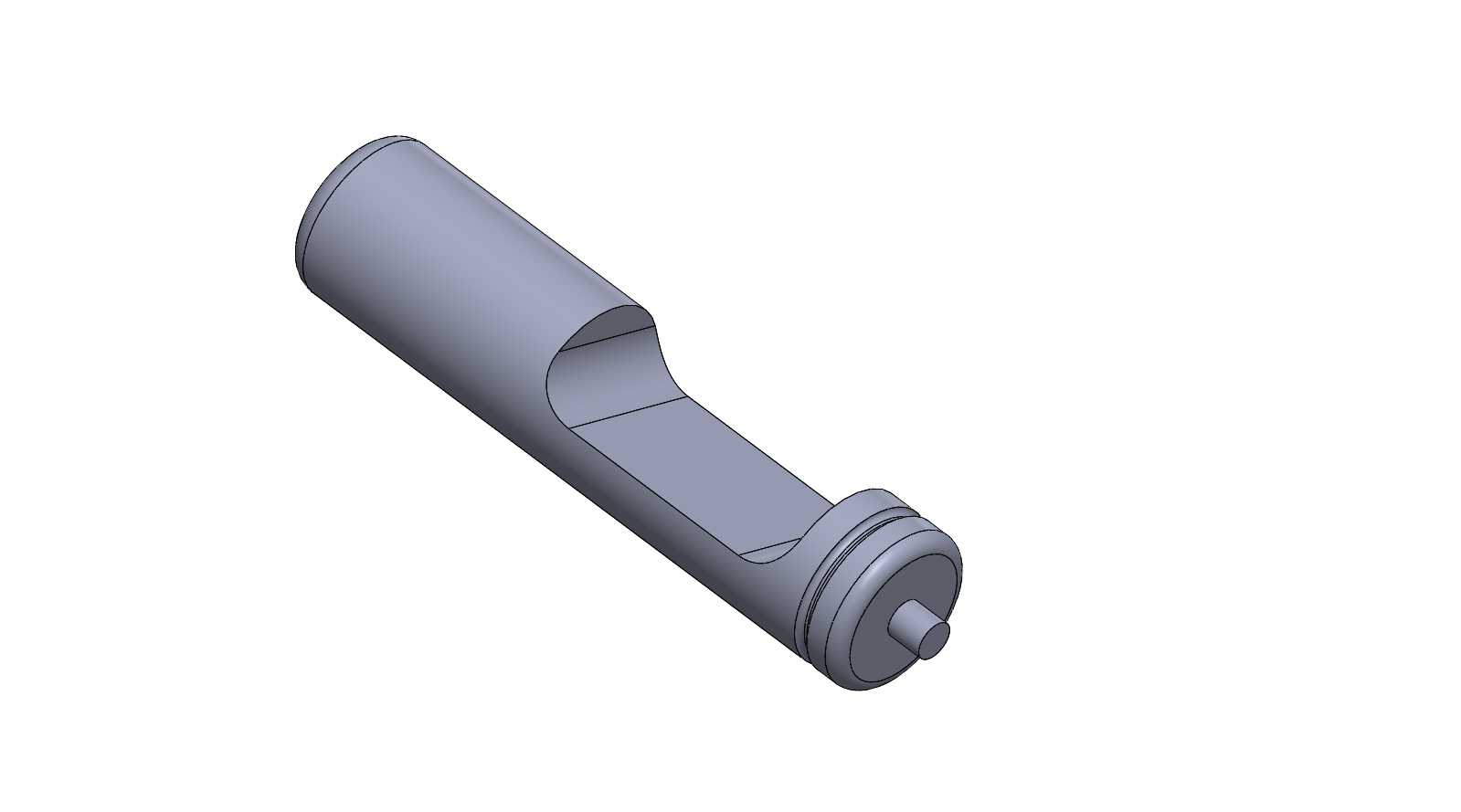

　　从结构设计思路来看，整个构件采用一体化回转体加侧向开槽的构型，主体为等直径圆筒段，作为高压气流的导流腔室，内壁做光滑过渡处理以降低气流沿程阻力，避免出现涡流导致的气压损失。圆筒段一侧开设的长条形开槽，是为了避让枪械上的导气管固定结构，开槽的边缘做了0.2mm的圆角钝化处理，既可以消除装配过程中的锐边割手风险，也能避免应力集中导致的部件受冲击开裂。构件末端的阶梯轴结构是安装定位段，设置了两道环形密封槽，用来装配O型密封圈，保证和机匣接驳位置的气密性，防止高压燃气从装配间隙泄漏导致气压不足，最末端的小直径凸台是限位结构，装配时卡入机匣对应的定位凹槽内，防止喷射器在气流反作用力下发生轴向窜动。

　　从安装边界尺寸来看，主体圆筒段的外径控制在18mm，刚好适配标准AR15护木的内部安装空间，不会和护木内壁发生干涉，整体长度控制在127mm，安装后前端面距离导气箍位置预留3mm的间隙，避免射击过程中枪管振动导致部件碰撞。侧向开槽的宽度为6mm，开槽长度为72mm，完全覆盖导气管的前后移动行程，即使在枪械连续射击后出现热胀冷缩的尺寸变化，也不会出现导气管和喷射器槽壁剐蹭的问题。末端密封槽的槽宽为1.5mm，槽深1.2mm，适配线径1.8mm的丁腈橡胶密封圈，装配后密封圈的压缩量控制在25%左右，既能保证密封效果，也不会因为压缩量过大导致装配阻力过高，影响日常维护拆装。

　　在功能特性设计上，整个构件没有设置多余的活动零件，依靠自身的流道构型实现气流的加速与导向，前端进气口做了内锥面收敛设计，锥角为15度，可以将导入的高压燃气流速提升30%左右，保证吹扫气流有足够的动能带走残渣。圆筒内壁的粗糙度控制在Ra1.6，减少气流摩擦带来的能量损耗，同时光滑的内壁也不容易附着火药残渣，日常维护时只需要用毛刷简单擦拭就能清理干净。构件的整体壁厚控制在2.5mm，在保证结构强度的前提下尽可能降低重量，整体重量不到45g，不会给枪械带来过多的额外负重，同时壁厚均匀性控制在±0.1mm以内，避免射击过程中受热不均出现形变。

　　从实际装配适配性来看，该喷射器不需要对原枪结构做任何改装，直接替换原有的同位置护木内配件即可完成安装，定位凸台和机匣凹槽的配合公差选用H7/h6的间隙配合，装配时不需要额外工具就能手动推入到位，拆卸时也只需要拔出固定销就能直接取出，方便野外环境下的快速维护保养。在连续射击的工况下，构件可以承受最高1200摄氏度的瞬时高温，材料选用高强度铝合金做硬质阳极氧化处理，表面硬度达到HV400以上，耐火药燃气腐蚀性能优异，长期使用也不会出现表面锈蚀或者气流冲蚀磨损的问题。
