AR15枪械充电手柄结构设计方案

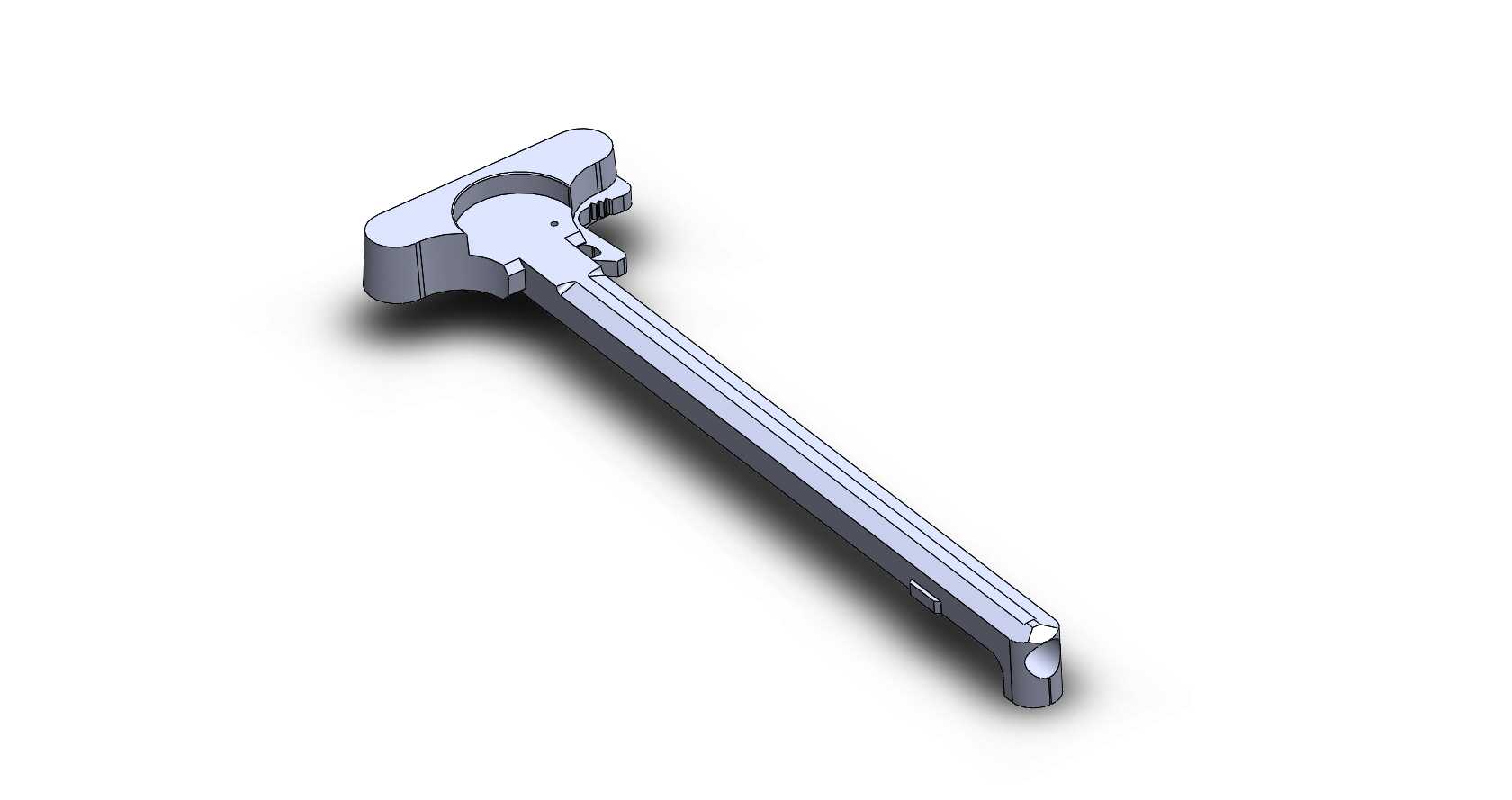

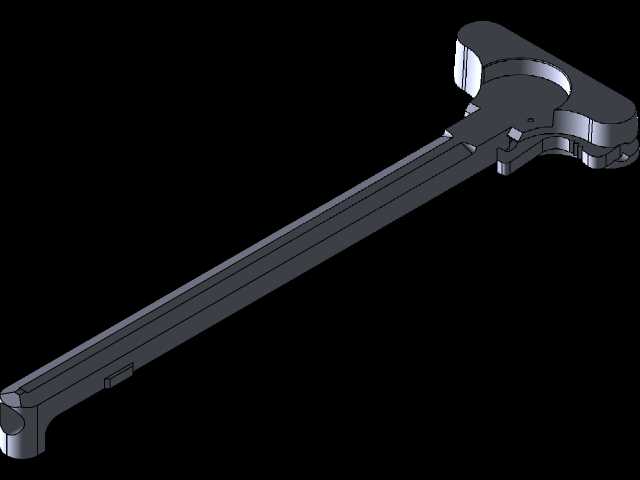

　　在轻武器战术配件的实际应用场景中，这类充电手柄是AR15系列步枪操作环节里的核心受力部件，射手完成上膛、故障排除等动作时，都需要直接握持该部件完成向后拉动拉机的操作，其结构可靠性直接影响枪械的操作流畅度与实战使用效率。从实际使用需求出发，该手柄的设计首先要兼顾握持手感与受力强度，日常训练、竞技射击以及实战场景下，射手可能佩戴战术手套操作，因此手柄头部的握持区域做了加宽的T型轮廓处理，边缘做了平滑的圆弧过渡，既避免尖锐棱角在快速操作时划伤手部，也能保证戴手套时仍有足够的接触面积，不会出现打滑脱手的情况。

　　从结构设计思路来看，整个手柄采用一体化长杆式布局，杆身部分沿着长度方向做了对称的减重槽设计，在不降低整体结构刚性的前提下，尽可能减少部件自重，避免额外增加枪械前端的重量负担，影响整枪的重心平衡。杆身末端的限位凸台与圆孔结构，是对应枪械机匣内部的安装导轨与限位销设计的，装配时杆身可以沿着机匣的预设滑槽顺畅滑动，末端的销孔用于连接枪机框组件，保证拉动手柄时可以同步带动枪机完成后坐、复进的动作循环。

　　考虑到实际使用中的受力情况，手柄头部与杆身的衔接位置做了加厚的圆角过渡处理，这个位置是拉动操作时应力最集中的区域，如果过渡过于尖锐，在反复承受大拉力的情况下很容易出现应力断裂的问题，加厚处理后可以有效分散应力，提升部件的抗疲劳寿命。杆身侧面的小凸点结构是定位卡点，对应机匣上的卡槽位置，当手柄拉动到最后端位置时，卡点可以卡入卡槽实现临时定位，方便射手完成故障弹排除、膛内检查等操作，不需要持续用力保持手柄的后拉位置。

　　在安装边界的尺寸控制上，整个手柄的杆身宽度、厚度都严格匹配AR15系列标准机匣的拉机柄滑槽尺寸，装配后不会出现旷量过大导致的晃动问题，也不会因为尺寸过紧出现滑动卡滞的情况。头部T型结构的突出高度经过反复校核，既保证足够的握持空间，又不会突出过多在携行时勾挂装具、背带，避免在紧急出枪时因为勾挂影响操作速度。杆身的长度尺寸也经过适配，保证手柄推复到位后，头部与机匣尾部的间隙控制在合理范围，不会出现间隙过大进灰、或者间隙过小摩擦机匣表面的问题。

　　从实际使用的环境适应性角度出发，该结构没有多余的复杂镂空或者死角，日常训练后进行清洁维护时，可以很方便地擦拭掉附着在表面的火药残渣、泥沙灰尘，不会因为结构缝隙残留污物导致后续操作卡滞。整个部件的轮廓线条简洁流畅，没有多余的装饰性结构，所有的外形设计都服务于功能需求，握持区域的表面虽然没有做额外的防滑纹，但平滑的大接触面在戴手套操作时的摩擦力已经足够满足快速拉动的需求，同时也避免了防滑纹在长期使用后积存污垢难以清理的问题。

　　在结构强度的冗余设计上，整个杆身的壁厚经过受力仿真校核，能够承受远超正常操作所需的拉力载荷，即使在低温环境下金属材料韧性下降的情况下，也不会出现正常操作时断裂的问题。末端的连接孔位置做了局部加厚处理，因为这个位置是动力传递的核心节点，拉动时的所有拉力都通过这个销孔传递给枪机框，局部加厚可以避免孔位在反复受力后出现变形、豁口的问题，延长部件的整体使用寿命。
