AR15步枪螺栓托架凸轮销轴结构

　　该零件作为轻武器自动机组件中的核心铰接承载件，主要应用于半自动、自动步枪的发射机构与枪机托架的连接环节，在枪械完成供弹、闭锁、击发、退壳的自动循环过程中，承担枢轴铰接、凸轮轨迹驱动、载荷传递的多重作用，是保障自动机动作可靠性的关键小型承载零件。从实际工况来看，该零件在枪械射击循环中需要承受枪机框往复运动带来的周期性冲击载荷，同时其柱面上的凹形凸轮槽需要与枪机框上的驱动凸笋配合，将枪机框的直线往复运动转化为枪机的回转动作，完成闭锁齿的啮合与脱开，因此零件的形位公差、表面硬度、配合面粗糙度都有较高的工程要求。

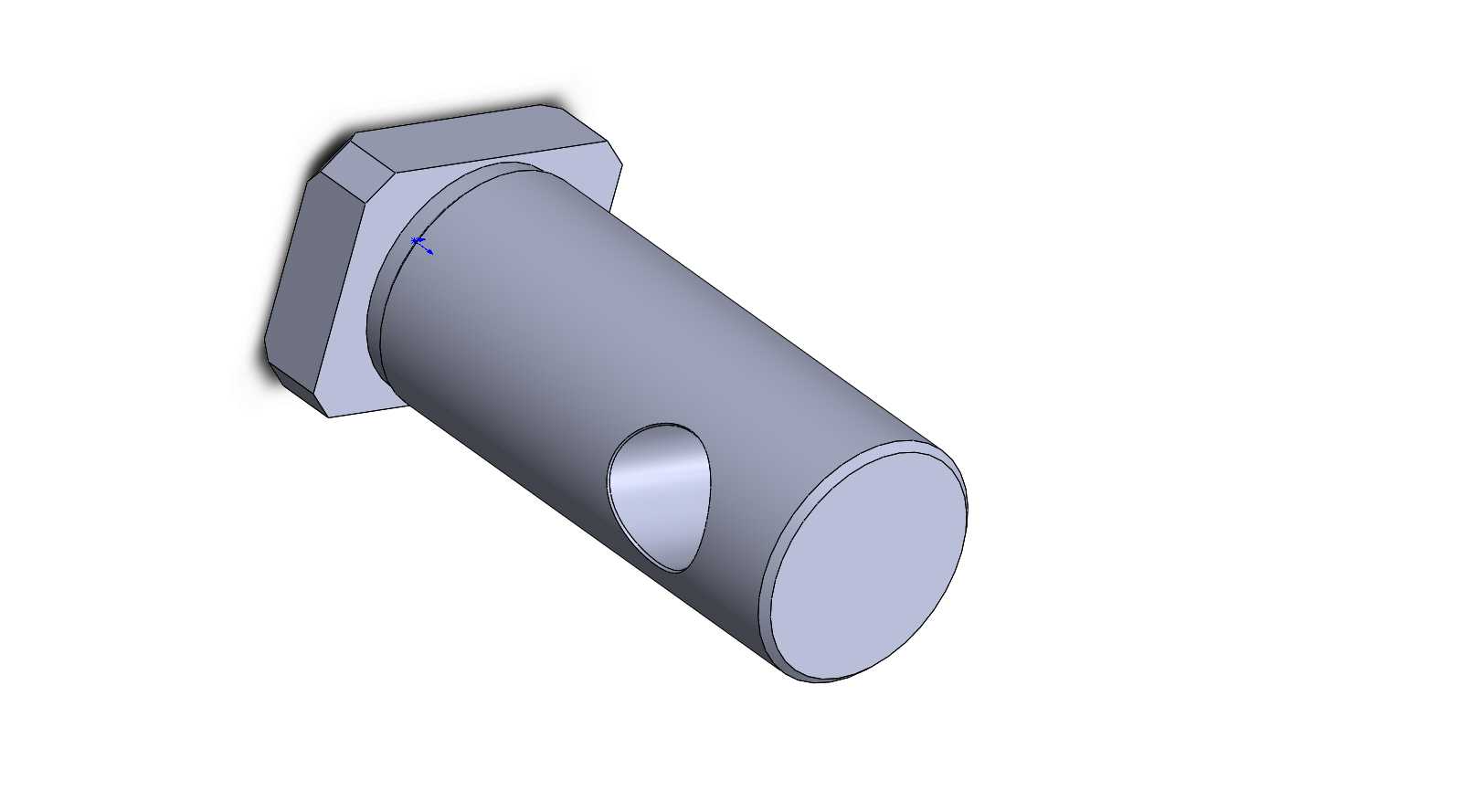

　　在设计思路上，该零件采用带六角限位头的圆柱销轴主体结构，六角头的设计并非用于外部拧动，而是嵌入托架对应的六角形沉槽内，实现销轴的周向防转，避免射击过程中销轴转动导致凸轮槽对位偏移，引发自动机卡滞故障；销轴主体的外径与托架上的安装孔采用基孔制间隙配合，配合公差选取H7/g6级别，既保证销轴装入后的定位精度，又避免过盈配合导致的装配应力，同时方便野外条件下的拆解维护。柱面上的凹形凸轮槽采用等宽圆弧截面设计，槽宽与枪机驱动凸笋的宽度采用小间隙配合，槽的深度根据枪机回转行程的需求计算确定，槽的两端设置过渡圆弧，避免凸笋运动过程中出现应力集中与刚性撞击，降低循环动作中的磨损速率。销轴的端面采用倒角处理，装配时可顺利导入安装孔，同时去除端面上的加工毛刺，避免装配时切屑落入机构内部引发故障。

　　从安装边界来看，该零件的六角头厚度与托架上的沉槽深度匹配，装入后六角头端面与托架外表面基本齐平，不会突出于托架表面干涉枪机框的往复运动；销轴的有效圆柱长度根据托架两侧板的间距确定，装入后销轴末端与另一侧安装孔的端面齐平，通过端部的卡簧或者限位销实现轴向固定，避免射击过程中销轴轴向窜动脱出。零件的整体外形没有多余的突出结构，所有棱边都做了R0.2左右的圆角钝化处理，既避免热处理过程中棱边出现应力集中开裂，也防止装配维护时锐边划伤操作人员。

　　在实际应用场景中，该零件的失效形式主要包括凸轮槽的磨损、销轴的弯曲变形、六角头的剪切断裂，因此在选材上通常采用合金结构钢加工，经过整体淬火加低温回火热处理，表面硬度达到HRC40-45，既保证芯部具备足够的韧性承受冲击载荷，又让配合表面具备足够的耐磨性，延长零件的使用寿命。建模过程中需要重点关注凸轮槽的轨迹精度，槽的位置度公差需要控制在0.02mm以内，否则会导致枪机回转角度不足，出现闭锁不到位的安全隐患；六角头与圆柱主体的同轴度公差控制在0.015mm以内，保证销轴装入后周向定位准确，凸轮槽与驱动凸笋的对位偏差在允许范围内。该零件虽然尺寸较小，但是属于枪械安全相关的关键零件，所有尺寸公差、形位公差的设计都需要围绕动作可靠性、结构强度、装配维护性三个核心维度展开，不能为了加工简便随意降低公差要求，否则会直接影响整枪的故障率与使用安全性。在三维建模过程中，需要还原所有的工艺特征，包括端面倒角、棱边钝化圆角、凸轮槽的过渡圆弧，同时在装配验证环节需要模拟枪机框全行程运动过程，检查凸轮槽与驱动凸笋的配合间隙，确认整个运动过程中无卡滞、无干涉，驱动行程与枪机回转角度完全匹配设计要求。
