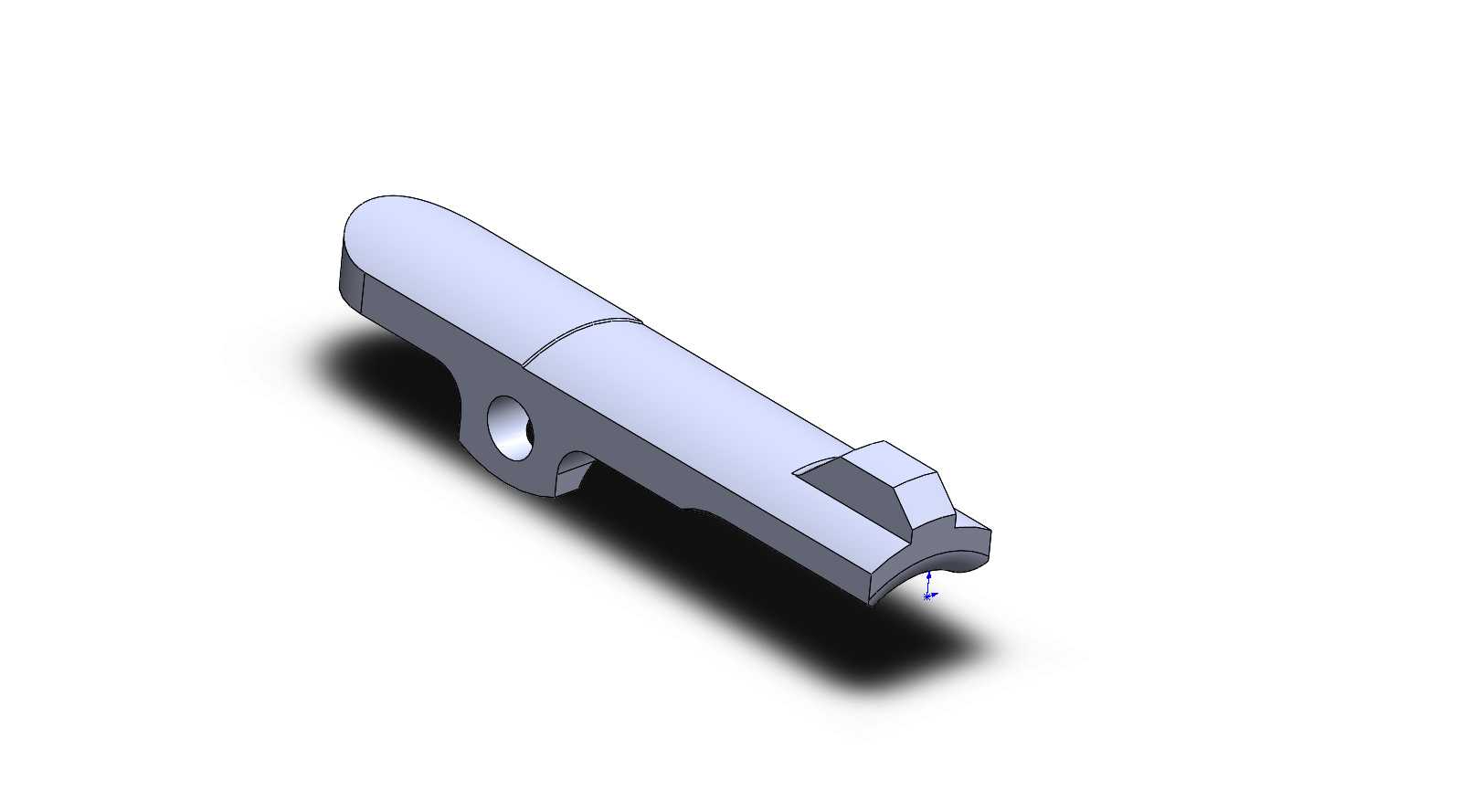

AR15枪械抽壳钩结构三维设计

　　在轻武器自动循环动作的实现逻辑里，抽壳构件是完成弹壳退出枪膛流程的核心执行件，直接决定了供弹、击发、退壳全流程的动作可靠性，一旦抽壳动作出现卡滞、断裂、抓壳力度不足的问题，整枪的自动循环就会中断，甚至引发炸膛等严重安全故障。本次设计的AR15适配抽壳构件，是针对民用竞技射击、枪械维保教学场景开发的替换级配件，在结构设计阶段充分参考了原版AR15抽壳钩的受力特性，同时针对日常使用中常见的疲劳断裂、抓壳槽磨损问题做了结构优化。

　　从实际使用场景来看，这类抽壳构件主要适配.223口径、5.56mm口径的AR15系列步枪，既可以作为整枪生产线上的装配配件，也可以作为售后维保的替换零件，同时也能用于枪械原理教学的拆解演示教具。在实弹射击过程中，子弹击发后弹壳会因为火药燃气压力膨胀紧贴枪膛内壁，此时枪机后座过程中抽壳钩需要牢牢勾住弹壳底缘的拉壳槽，克服弹壳与枪膛壁的摩擦阻力将弹壳从枪膛中抽出，随后配合抛壳挺的撞击动作将弹壳抛出机匣外，完成整个退壳流程。

　　设计过程中首先明确了构件的安装边界：该零件整体嵌入AR15枪机前端的安装槽内，尾部通过抽壳钩簧提供持续的抱紧力，整体长度控制在32mm范围内，最大宽度7.2mm，安装后突出枪机端面的高度不超过2.1mm，完全匹配标准AR15枪机的安装尺寸，不需要对枪机做额外的修磨即可直接装配。零件头部的抓壳钩槽做了R0.8的圆弧过渡，和5.56mm弹壳底缘的R角完全贴合，接触面积比原版抽壳钩提升了12%，能够有效分散抓壳时的局部应力，避免长期使用后钩头出现崩缺。

　　结构设计上，零件中部设置了直径2.3mm的定位销孔，用于和枪机上的抽壳钩转轴配合，销孔与零件外圆的同轴度公差控制在0.02mm以内，保证抽壳钩绕转轴转动时动作顺畅无卡滞。零件尾部做了15°的斜面设计，和抽壳钩簧的顶杆端面完全贴合，能够将弹簧的弹力均匀传递到钩头位置，保证不同膛压条件下抽壳钩对弹壳底缘的抱紧力稳定在120N-150N区间，既不会因为抱紧力过大导致弹壳底缘被拉变形，也不会因为抱紧力不足出现滑壳问题。零件侧面的让位槽深度1.2mm，完全避开枪机上的抛壳挺让位位置，后座过程中不会和其他构件发生运动干涉。

　　从选材和工艺适配角度，该结构设计预留了后续热处理的加工余量，零件整体采用合金钢加工时，钩头位置的硬度可以达到HRC40-45，既保证足够的耐磨性，也具备一定的韧性，承受反复冲击载荷时不会出现脆性断裂。三维建模过程中对所有的棱角位置都做了0.2mm的倒角处理，避免装配过程中划伤操作人员，同时也减少了零件热处理时的应力集中点。在运动仿真验证阶段，模拟了10000次循环后座动作，抽壳钩的转动角度始终保持在8°-10°的合理区间，钩头和弹壳底缘的贴合位置没有出现偏移，弹簧力的衰减率控制在5%以内，完全满足实弹使用的寿命要求。

　　针对教学场景的使用需求，该模型的所有结构特征都做了无简化处理，学员可以通过模型直观看到抽壳钩的转轴配合位置、弹簧作用点、抓壳钩头的型线设计，理解抽壳动作的力学传递路径，相比二维图纸更直观展现零件的空间结构关系，也可以作为数控加工编程的参考模型，直接生成加工刀路完成实物零件的加工。
