手动螺母研磨加工设备结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:543463

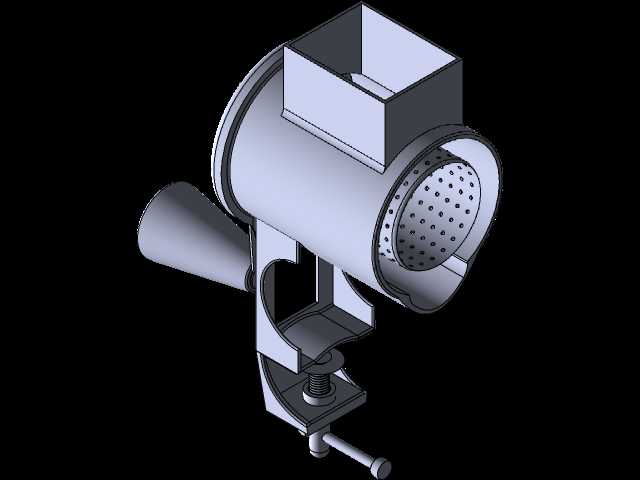

  • 手动螺母研磨加工设备结构设计

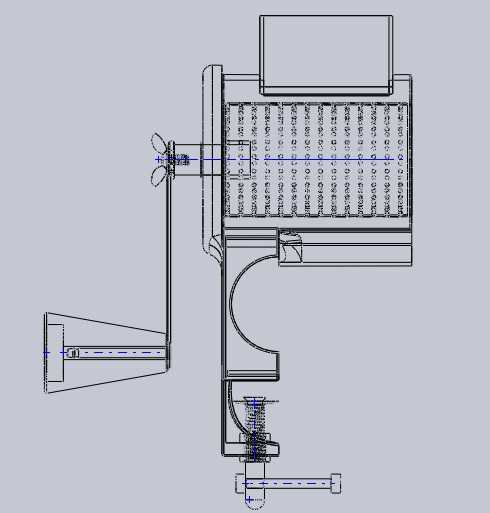

  • 手动螺母研磨加工设备结构设计

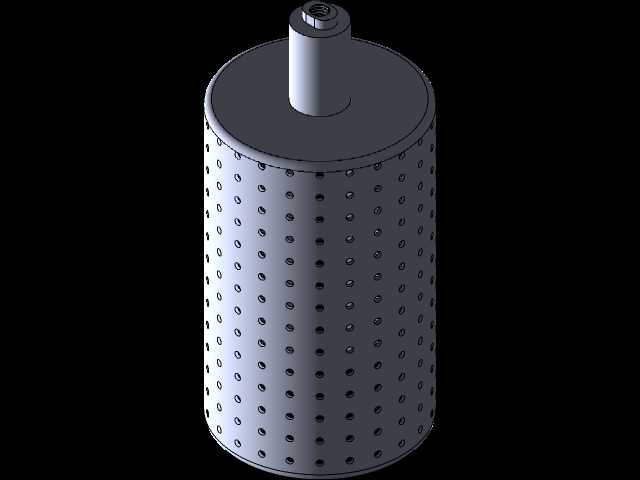

  • 手动螺母研磨加工设备结构设计

  在小批量五金修配、教学实训以及非标准螺纹件的精密修整场景中,大型自动化螺纹磨床的投入成本高、装夹调整流程繁琐,往往无法适配零散的加工需求,这类手动结构的螺母研磨设备,恰好填补了小型加工场景下的设备缺口。从结构布局来看,该设备采用悬臂式的主体支撑架构,底部预留的安装基准面可直接固定在常规钳工工作台面上,整体安装占用的横向边界约为420mm,纵向进深约280mm,垂直方向的操作高度控制在350mm区间,不需要额外做地基固定,普通台虎钳夹持或者螺栓锁紧即可完成安装固定,适配大多数小型加工工位的空间条件。设备的核心作业单元为水平布置的研磨主轴组件,主轴端可根据待加工螺母的螺纹规格,快速更换对应导程的研磨螺杆,

  研磨螺杆的同轴度通过前端的导向套做径向约束,避免研磨过程中出现偏摆导致螺纹牙型损伤。手动驱动的手轮布置在设备左侧,手轮与主轴之间通过小型锥齿轮组做传动换向,操作人员站在工位正面即可单手转动手轮带动研磨螺杆做回转进给,手轮的握持半径设置为80mm,转动时的力臂长度适配人工操作的施力习惯,长时间操作也不容易产生疲劳感。待加工螺母的装夹位设置在中部的滑动工作台面上,工作台面带有T型槽结构,可搭配不同规格的V型块或者专用夹具固定六角螺母、圆螺母等不同外形的工件,工作台的滑动导轨采用燕尾槽结构,配合锁紧手柄可在研磨行程内任意位置锁定,方便调整工件与研磨螺杆的同轴度,也可在研磨过程中控制进给的压力,避免研磨量过大导致螺纹尺寸超差。

  设备上部设置的储料槽可一次性排布数十件待加工螺母,完成单件研磨后可快速取放下一个工件,减少反复取件的辅助时间,适合小批量螺母的螺纹去毛刺、牙型修整以及热处理后的螺纹精度修复作业。从设计思路上,该设备没有采用复杂的电控或者液压驱动结构,全部采用纯机械传动的结构形式,零部件的加工难度低,普通车床、铣床即可完成大部分零件的加工制作,后期维护只需要定期给导轨、齿轮副加注润滑脂即可,没有复杂的易损件,使用成本极低。在实际使用场景中,这类设备常出现在五金维修车间、职业院校的金工实训课堂、小型紧固件加工厂的品修整工序中,针对采购的标准螺母螺纹通止规不合格、长期使用后螺纹磨损变形、特殊定制小批量螺母的螺纹精加工等场景,可灵活调整研磨的行程与进给量,

  加工后的螺母螺纹精度可满足6H级的公差要求,完全适配普通机械设备的装配需求。设备的出料端设置有倾斜的导料槽,研磨完成的螺母可顺着导料槽滑落到下方的集料盒内,不需要手动从工位上逐个拾取,进一步简化了操作流程。考虑到手动操作的安全性,所有传动齿轮都内置在设备的壳体内部,外部没有裸露的传动部件,操作过程中不会出现衣物或者工具卡入传动结构的风险。设备的主体支架采用铸铁材质铸造而成,整体重量约18kg,作业过程中自身的重量即可抵消大部分手轮转动带来的倾覆力矩,不需要额外做配重处理,移动搬运时单人即可完成工位转移,灵活性远高于固定式的大型研磨设备。在结构细节上,研磨螺杆的安装位置设置有防尘毡圈,可阻挡研磨过程中产生的金属碎屑进入主轴轴承内部,延长轴承的使用寿命;燕尾导轨的侧面设置有间隙调整镶条,长期使用出现导轨磨损间隙过大时,可通过拧紧镶条的调节螺钉重新调整导轨配合精度,不需要整体更换导轨部件,降低了长期使用的维护成本。
