工业传动皮带张紧调节装置结构

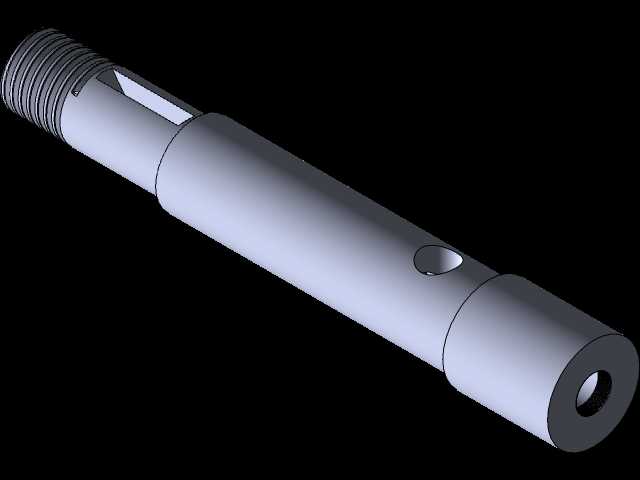

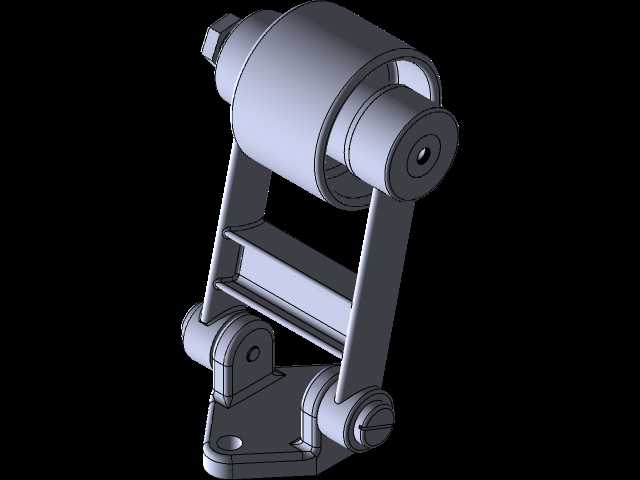

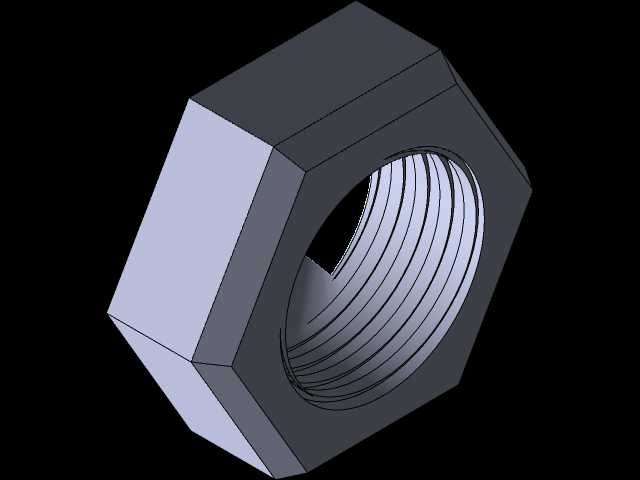

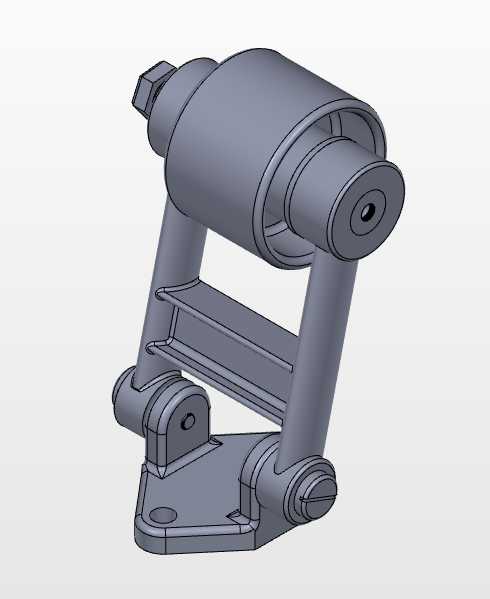

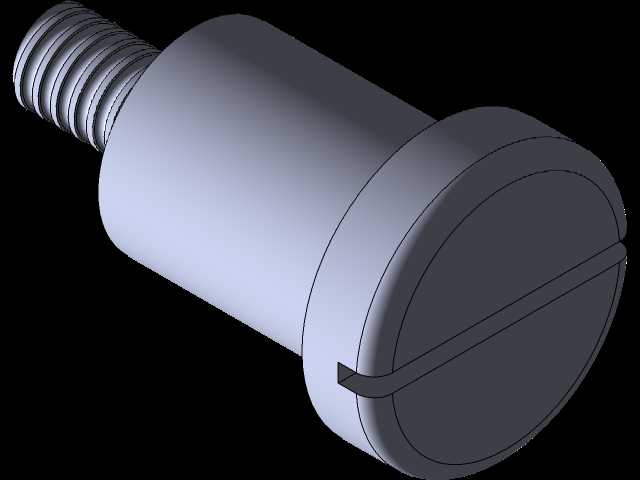

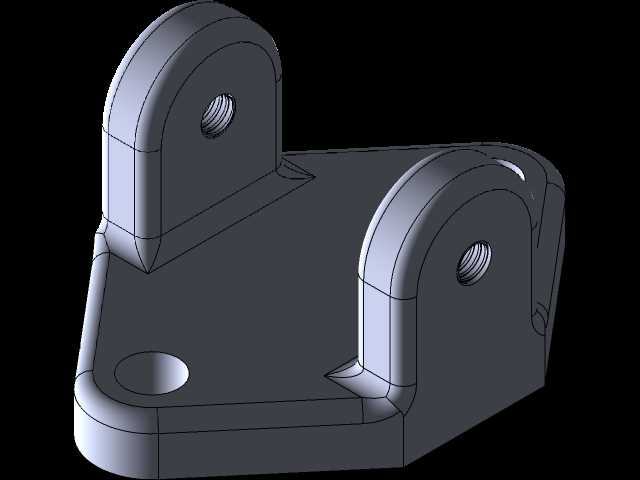

　　在带传动系统的实际运维与整机设计环节，皮带张紧度的适配直接决定传动效率、皮带使用寿命以及运行过程中的振动噪声水平，这款张紧调节结构正是针对开式带传动场景的张紧需求设计，可适配三角带、平皮带等多种常见工业传动皮带的张紧作业，覆盖农机、轻工输送、小型机床辅机、通用动力传输等多个场景的带传动张紧需求。从结构布局来看，该装置采用摆臂式张紧架构，底部为一体化铸造的安装基座，基座上预留两个对称布置的沉头安装孔，可直接通过螺栓固定在设备机架的预设安装平面上，安装孔的孔位公差按照IT7级精度设计，可适配多数常规设备机架的安装孔位匹配需求，基座与摆臂的铰接位置采用销轴连接，铰接处预留润滑脂注油通道，可在长期运行过程中定期补充润滑脂，

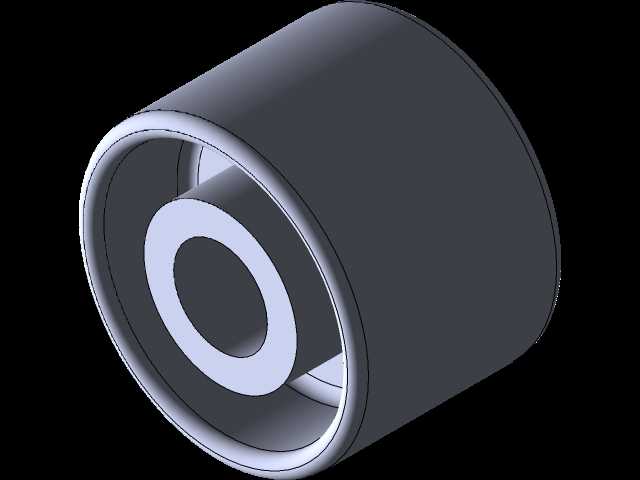

　　降低铰接副的磨损量，避免摆臂转动卡滞导致张紧力失效。摆臂上端承载张紧轮组件，张紧轮采用筒式滚轮结构，内部集成滚动轴承，滚轮外圆面做圆弧过渡处理，可避免皮带运行过程中出现边缘割损问题，滚轮的宽度尺寸覆盖常规B型三角带、100mm宽度以内平皮带的适配需求，摆臂的摆动角度范围设计为0-35度，可根据皮带的初始安装长度、运行后的伸长量灵活调整张紧行程，最大张紧行程可覆盖皮带长度方向15%以内的伸长量补偿，无需频繁调整机架位置或者裁剪皮带长度。张紧力的调节通过装置上部的调节螺杆实现，螺杆端部采用六角头结构，可通过普通扳手直接操作，调节过程中螺杆推动摆臂绕底部铰接点转动，逐步改变张紧轮对皮带的压紧力，调节到位后通过配套的锁紧螺母锁死调节位置，

　　避免设备运行过程中振动导致螺杆松动，张紧力出现衰减。从设计思路层面，该结构摒弃了传统张紧结构需要额外焊接支架、现场配打孔位的繁琐流程，整体为集成式组件，安装时仅需要在机架对应位置预留匹配的安装平面与螺栓孔即可完成装配，大幅降低现场安装的工作量。结构的受力路径经过优化，张紧作业时皮带的反作用力通过张紧轮传递到摆臂，再通过铰接销轴与调节螺杆分散传递到底部安装基座，整体受力均匀，没有明显的应力集中区域，摆臂的截面采用箱型加强结构，在保证整体结构刚度的前提下尽可能降低组件自重，避免长期运行过程中摆臂出现形变导致张紧轮偏斜。在安装边界方面，该装置的安装基面需要保证平面度不大于0.1mm/100mm，避免安装后基座出现翘曲导致摆臂转动卡滞，

　　张紧轮的安装中心高度需要与皮带轮的中心高度保持一致，高度差控制在2mm以内，防止皮带运行过程中出现跑偏、偏磨问题；调节张紧力时需要保证皮带的下压量符合带传动的设计规范，通常为皮带中心距的2%-3%，避免张紧力过大导致皮带与轴承的负载激增，或是张紧力过小导致传动打滑。在实际应用场景中，这类张紧装置可直接替换老旧设备上失效的张紧结构，也可在新设备设计时作为标准张紧组件选型使用，针对长期运行后皮带出现蠕变伸长的情况，无需拆卸皮带即可通过调节螺杆快速调整张紧度，大幅缩短设备的运维停机时间；铰接位置的密封结构可阻挡粉尘、碎屑进入铰接副，在多粉尘的生产车间、户外农机作业场景下也能保持稳定的转动性能，张紧轮的轴承采用双侧密封结构，可适应无频繁维护的长期运行工况，整体结构没有易损的复杂组件，仅需要定期检查锁紧螺母的松紧度、补充铰接处润滑脂即可维持长期稳定运行。
