多工位集成式金属连接支撑构件

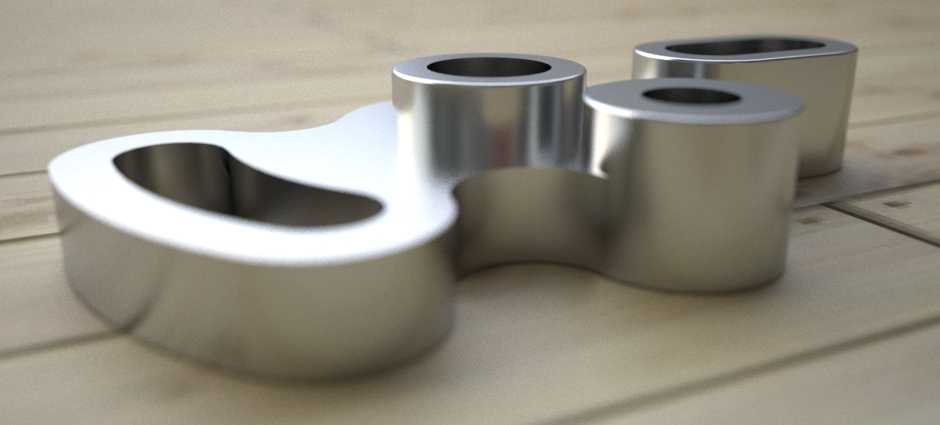

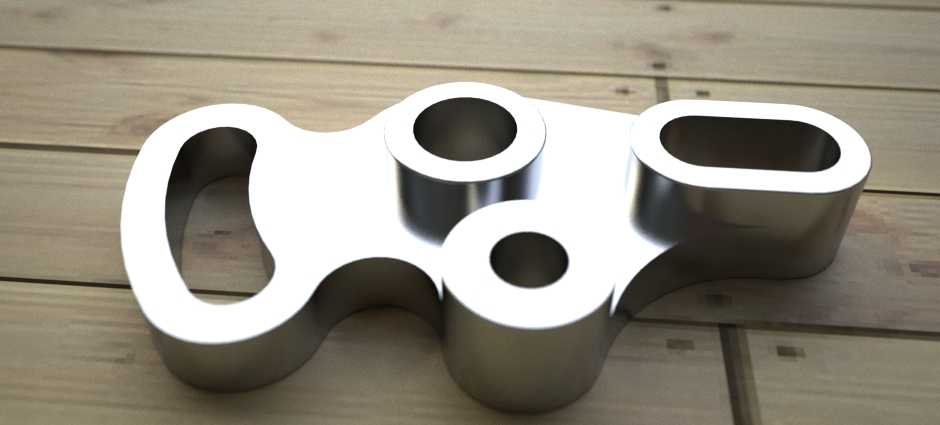

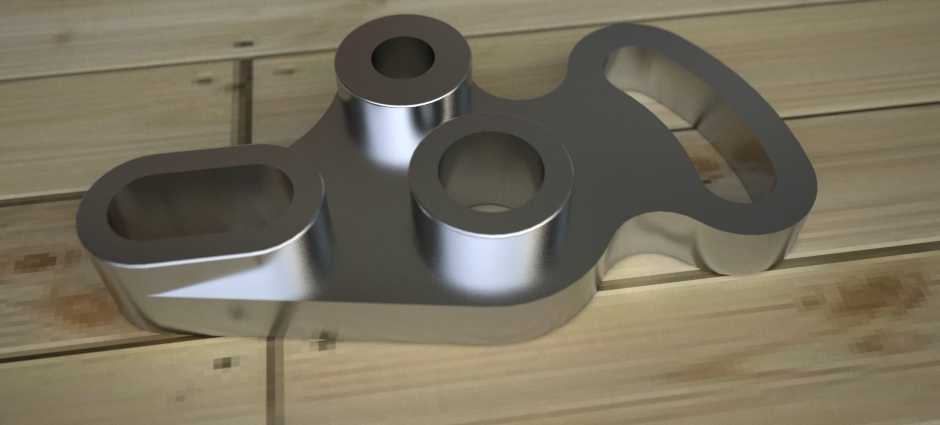

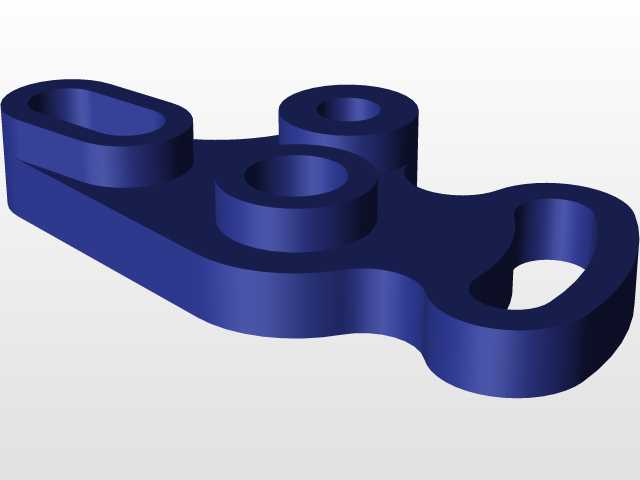

　　该支撑构件主要面向小型自动化装配工位、桌面级检测治具以及模块化实验装置的搭建场景，在这类场景中，往往需要在有限的安装平面内同时完成多组轴类零件、导向杆、检测探头的固定，传统分体式支撑座需要逐个校准位置，不仅装配耗时久，多次拆装后还容易出现定位偏移，导致整套工装的重复定位精度下降。这款集成式构件将三个独立的安装柱位与一个异形腰型安装槽整合在同一基体上，省去了多个支撑件拼接时的校准工序，安装时仅需要将基体底部贴合设备安装面，通过对应的孔位完成锁紧即可，大幅压缩了工装搭建的准备周期。从功能特性来看，三个圆柱安装位分别对应不同直径的配合件，其中两个等径圆柱位可用于固定导向光轴或者支撑立柱，

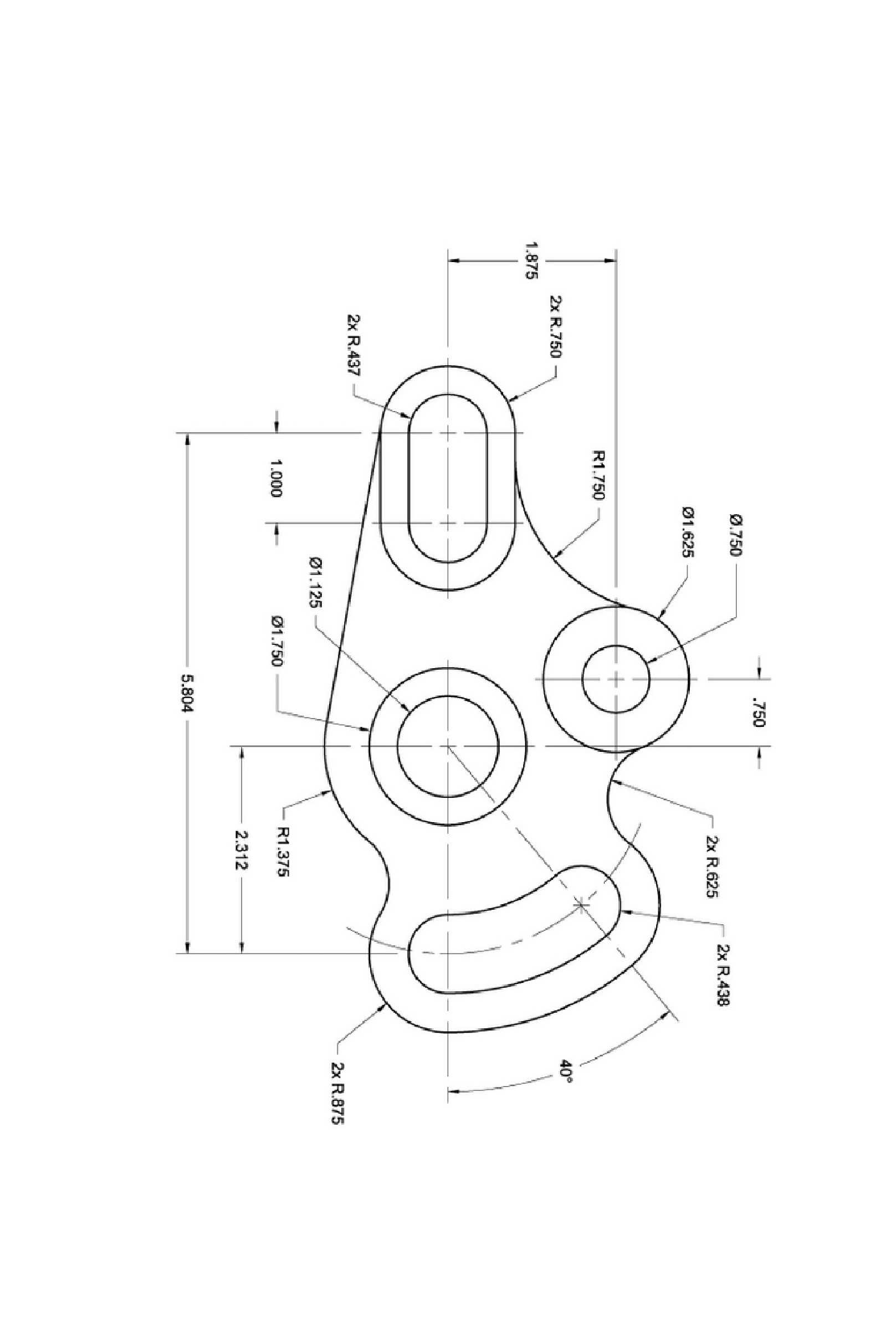

　　剩余一个稍大直径的圆柱位可用于穿装锁紧螺栓或者安装带轴套的转动件，异形腰型槽则预留了位置调整余量，当配套安装的组件存在尺寸公差或者位置偏差时，可在腰型槽的行程范围内微调固定位置，无需重新在安装板上钻孔攻丝，适配性更强。构件的基体采用一体化成型设计，所有安装位的相对位置在加工阶段就已经完成精度保证，相邻柱位的中心距公差控制在0.02mm以内，柱面与基体底面的垂直度误差不超过0.01mm，能够满足多数轻载工况下的定位精度要求。设计阶段优先考虑了应力分布的合理性，三个圆柱位与基体的连接位置都做了圆弧过渡处理，避免直角连接处出现应力集中，当构件承受垂直方向的载荷或者侧向的倾覆力矩时，应力能够顺着圆弧面均匀分散到整个基体上，

　　不会在连接位置出现断裂隐患。基体的边缘全部做了倒角处理，既可以避免安装时锐边划伤操作人员，也能在装配过程中起到导向作用，方便配套零件快速套入安装位。从安装边界来看，构件整体的外轮廓没有突出的尖角，最大外廓尺寸适配100mm间距的标准安装孔位，底部为完全平整的贴合面，不需要额外加工避让槽就可以直接固定在标准铝型材工作台面或者钢制安装板上，三个圆柱位的高度保持一致，顶部端面的平面度误差控制在0.015mm以内，当需要在柱顶安装平板类零件时，能够保证安装面的水平度，不会出现倾斜卡顿的问题。腰型槽的深度与基体厚度保持一致，槽内壁的粗糙度达到Ra1.6，配合螺栓锁紧时不会出现卡滞，槽的两端做了半圆过渡，避免应力集中在槽的端部位置。

　　在实际使用过程中，这款构件可以直接作为小型气动滑台的端部限位座，两个等径柱位安装缓冲器，大直径柱位安装限位螺栓，腰型槽用于固定到位检测传感器，整套限位组件仅需要这一个支撑件就可以完成所有零件的固定，相比传统用三个独立支架分别安装的方案，整体占用的安装空间减少40%以上，装配时间缩短60%，而且因为所有零件的相对位置固定，缓冲器与限位螺栓的同轴度更容易保证，滑台撞击限位时不会出现偏载，能够有效延长缓冲器的使用寿命。除此之外，该构件也可以用于桌面级3D打印机的挤出头安装支架，或者小型实验设备的管路固定座，多安装位的集成设计让它能够适配多种轻载安装需求，不需要针对每个场景单独设计支撑件，降低了非标工装的设计与加工成本。构件的表面做了抛光处理，金属质感的表面不仅具备更好的防锈能力，也方便日常清理，在无尘车间的实验设备上使用时，不容易积灰，能够满足洁净场景的使用要求。
