圆柱式多腔注塑成型模具结构设计

项目分类:注塑模图纸 发布时间:2022-02-05 ID:543621
  • 圆柱式多腔注塑成型模具结构设计
  • 圆柱式多腔注塑成型模具结构设计
  • 圆柱式多腔注塑成型模具结构设计
  • 圆柱式多腔注塑成型模具结构设计
  • 圆柱式多腔注塑成型模具结构设计
  • 圆柱式多腔注塑成型模具结构设计
  • 圆柱式多腔注塑成型模具结构设计
  • 圆柱式多腔注塑成型模具结构设计
  • 圆柱式多腔注塑成型模具结构设计
  • 圆柱式多腔注塑成型模具结构设计
  • 圆柱式多腔注塑成型模具结构设计
  • 圆柱式多腔注塑成型模具结构设计
  • 圆柱式多腔注塑成型模具结构设计

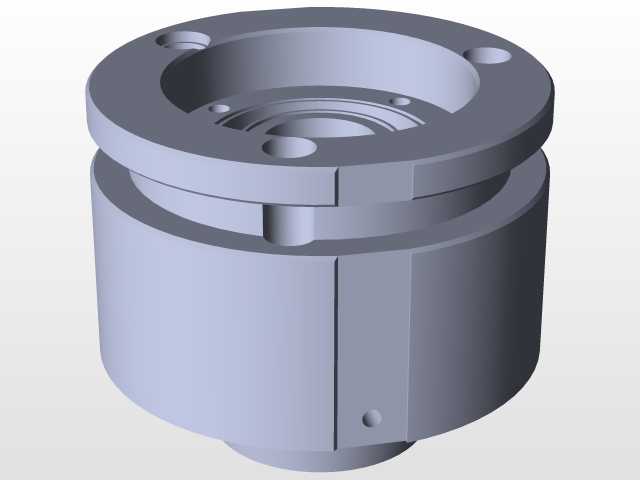

  这套圆柱式注塑成型结构,主要面向小尺寸回转体类塑料制件的批量生产场景,常见于电子接插件外壳、小型密封端盖、日化包装内塞这类对同轴度、壁厚均匀性要求较高的塑件加工环节。在实际生产线上,这类模具通常安装在100吨到160吨锁模力规格的卧式注塑机上,适配主流的直压式或者肘杆式合模机构,安装时需要匹配注塑机的拉杆间距、定位圈尺寸、喷嘴球径以及顶出杆孔位,整套模具的外轮廓为圆柱式布局,最大外径控制在280mm范围内,整体闭合高度控制在320mm,开模行程预留120mm的安全距离,能够满足多数中小型注塑机的装模边界要求,不需要额外改装设备模板或者加装延长顶杆。

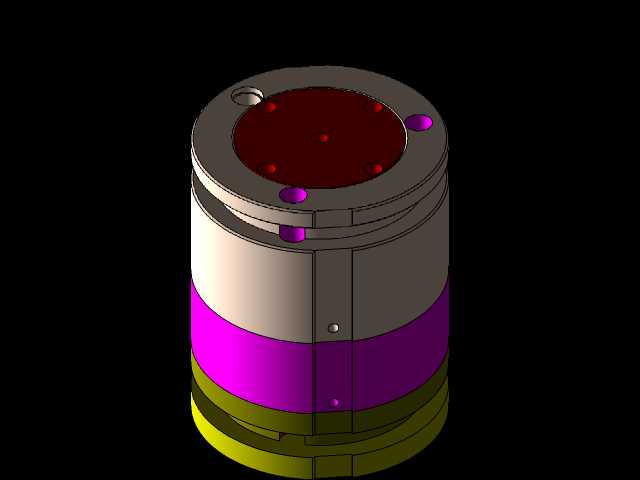

  从功能特性来看,这套结构采用了多层叠装的模架组合方式,最上端的定模部分集成了主流道衬套、定位环以及多点式进胶结构,进胶点均匀分布在型腔上端面的圆周方向,一共设置了6个针点式浇口,能够保证熔融塑料在填充圆形型腔时流动前沿均匀推进,避免单侧进胶带来的熔接痕偏移、塑件偏心变形问题。中间的成型部分采用镶拼式型腔结构,型腔内壁做了镜面抛光处理,表面粗糙度达到Ra0.2以下,能够保证透明类塑料制件的外观透光性,同时减少脱模时的摩擦阻力。环绕型腔外侧设置了环形冷却水道,也就是模型上标识的紫色环形区域,水道距离型腔壁的距离保持在12mm到15mm之间,采用循环水冷的方式控制模具温度,冷却水流速控制在1.2m/s以上,能够保证成型周期内模温稳定在40℃到60℃区间,减少塑件冷却不均导致的收缩翘曲。

  脱模机构设置在动模侧,采用顶管顶出的方式,针对回转体制件的内壁特征,顶管的配合间隙控制在0.02mm以内,既能够保证顶出动作顺畅,又不会出现飞边溢料的问题。模具上设置的紫色圆形部件为导柱导向套的润滑注油点,定期加注耐高温润滑脂能够保证导柱导套在连续生产过程中不会出现拉毛、卡滞问题,整套导向机构的配合精度达到H7/e6,合模时的定位误差控制在0.01mm以内,避免型腔错位导致的塑件壁厚差超差。在模具的侧面设置了精定位锁块,也就是模型上可见的小型圆柱定位销结构,在合模终了阶段承担二次定位的作用,抵消注塑过程中熔融塑料产生的侧向胀型力,保证上下模的同轴度精度。

  设计过程中,首先需要根据目标塑件的收缩率确定型腔的核心尺寸,针对常用的PP、ABS、PC等塑料材质,分别预留1.5%、0.6%、0.8%的收缩余量,型腔的脱模斜度设置在0.5°到1°之间,既不会影响塑件的尺寸精度,又能够降低脱模阻力。浇注系统的流道设计采用平衡式布局,从主流道到各个分流道的长度、截面尺寸完全一致,保证每个进胶点的进料速度、压力保持一致,避免多腔填充时出现的部分型腔填充不足、部分型腔过填充飞边的问题。排气结构开设在型腔的末端合模面上,排气槽深度控制在0.02mm到0.03mm之间,能够在填充过程中快速排出型腔内的空气,避免塑件出现烧焦、气泡、填充不满的缺陷。

  实际生产调试时,需要根据塑料原料的熔融温度调整料筒各段温度,针对PC这类高粘度原料,料筒前段温度设置在280℃到300℃,模具温度提升到80℃左右,同时适当提高注射压力,保证熔融塑料能够顺利充满型腔;针对PP这类流动性较好的原料,适当降低注射压力和保压时间,减少塑件的内应力。这套模具结构的维护也比较便捷,所有成型镶件都采用螺钉固定的方式,不需要拆卸整套模架就可以快速更换磨损的型腔、型芯部件,减少生产线的停机维护时间,适配大批量连续生产的车间作业需求。在模具的动定模结合面设置了溢料槽,能够收集少量溢出的冷料,避免冷料进入型腔影响塑件外观,同时减少合模面的清理工作量。
