20系列铝型材直角连接角铝支架

　　这款角件主要适配20系列工业铝型材的直角拼接场景，在非标自动化设备机架、3D打印设备框架、小型工作台搭建、工业检测治具架体、仓储轻型货架组装等场景中应用广泛，是铝型材框架搭建过程中用来强化直角节点连接强度的核心配件之一。日常做设备框架设计时，很多新手会直接用螺栓配合型材槽内的弹片螺母做垂直拼接，实际装配后只要框架承受侧向载荷，节点位置很容易出现型材错位、连接螺栓受剪变形的问题，尤其是设备上需要安装运动模组、承载工件的工位，单靠螺栓连接的直角节点长期受交变载荷很容易出现精度偏移，这时候加装这种带加强筋的角支架，就能把直角位置的受力从螺栓单点受剪，分散到角件与型材的两个贴合面，大幅提升节点的抗扭、抗弯折能力。从结构设计来看，

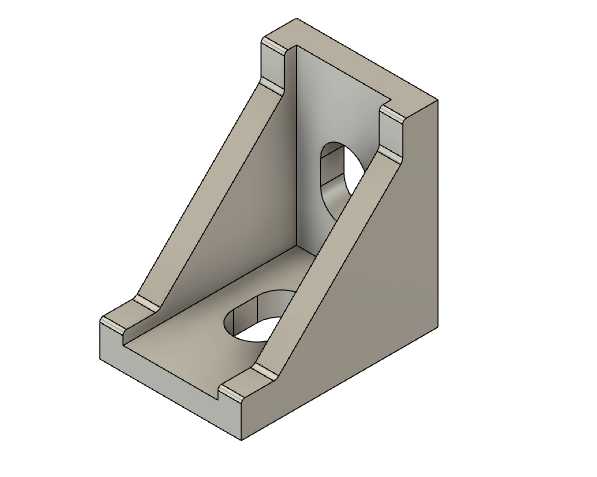

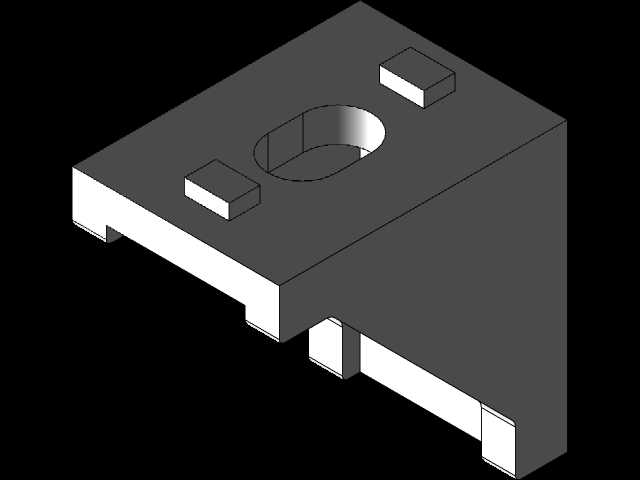

　　这款角件采用L型直角基体搭配双侧三角加强筋的结构，两个垂直的安装面分别贴合两根垂直拼接铝型材的侧壁，安装面上预留的凸台刚好可以卡入铝型材的安装槽内，安装时不需要额外做定位调整，凸台卡入槽内后就能自动对齐安装孔位，避免装配时角件出现移位导致的连接错位。两个安装面上都预留了贯通的安装过孔，适配对应规格的内六角螺栓与型材槽内的T型螺母或者弹片螺母配合锁紧，过孔做了沉台设计，螺栓锁紧后头部可以完全埋入角件内部，不会突出角件表面，避免后续安装其他配件时出现干涉。角件内侧的三角加强筋从L型的转角位置一直延伸到两个安装面的端部，筋板厚度与安装面壁厚保持一致，既不会因为筋板过厚导致角件整体重量过大、材料浪费，

　　也不会因为筋板过薄导致受力时筋板弯折失效，筋板与安装面的衔接位置都做了圆角过渡，避免压铸成型时出现应力集中导致的开裂问题，同时也能消除安装时锐角划手的安全隐患。从安装边界来看，这款角件适配20mm×28mm规格的铝型材安装槽位，安装时角件的两个安装面完全贴合型材侧壁后，不会超出铝型材的外轮廓边缘，不管是做框架的外装连接还是内藏式连接都能适配，不会因为角件突出影响后续的板材安装、外封板装配。实际选型使用时，需要注意根据框架的承载能力选择对应数量的角件，轻型承载的框架每个直角节点装1个角件即可满足强度要求，如果是承载较重的工位、或者有振动源的设备位置，可以在节点的正反两侧各装一个角件，进一步提升节点的连接刚性。

　　安装过程中不需要额外在铝型材上打孔，只需要提前将对应规格的T型螺母滑入铝型材的安装槽内，对齐角件的安装孔位后锁紧螺栓即可，相比焊接式的直角连接，这种角件连接不需要做表面焊后处理，拆装调整也更方便，后续框架改造时只需要松开螺栓就能调整型材位置，不会破坏铝型材本身的结构。另外这款角件采用压铸铝合金成型，表面做了喷砂氧化处理，本身的防锈能力较强，在常规车间环境下长期使用不会出现锈蚀掉屑的问题，重量也比钢制角件轻很多，不会给整体框架增加过多的额外负载，对于需要控制整体重量的移动设备框架、桌面型小型设备架体来说适配性更好。在做三维建模调用这类标准件时，需要注意准确还原角件安装凸台的尺寸、安装孔的位置与沉台深度，避免装配时出现角件卡不进型材槽、螺栓长度选型错误导致的锁不紧或者顶穿型材槽的问题，同时要预留出螺栓锁紧时的操作空间，避免角件安装位置旁边有其他零部件挡住扳手操作空间，导致现场装配时无法锁紧螺栓。
