AeroQuad32飞控板版本2结构设计

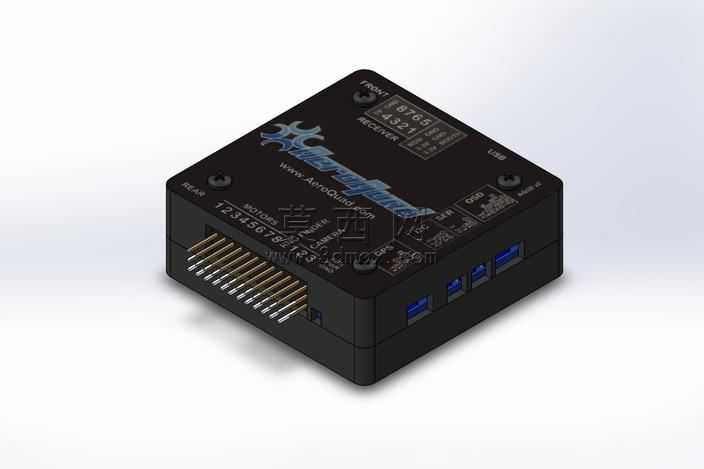

本作品为AeroQuad32飞行控制板的三维结构设计，建模过程依托三维设计软件完成，通过将ECAD电气设计文件导入建模环境，完成从电气原理图到实体三维模型的转化，还原飞控板的完整硬件结构。建模阶段首先梳理飞控板的整体布局，以黑色哑光工程塑料作为外壳主体材质，还原外壳表面的丝印标识、固定孔位、接口开槽等细节，外壳边缘做微小倒角处理，模拟实际注塑件的工艺特征，避免尖锐棱角带来的违和感。针对板载的排针接口，建模时精准还原每一根插针的尺寸、间距与排列方式，金属插针赋予亮面金属材质，与黑色外壳形成鲜明的材质对比，清晰展现接口的插接结构。侧面的USB类接口逐一还原接口的内凹结构、金属弹片细节，接口边缘的外壳限位结构也做了精准复刻，保证结构的装配合理性。板载的数码管显示区域，采用半透明深色材质模拟显示窗的滤光效果，下方的数码管段码结构做简化还原，既保证视觉辨识度又控制模型的整体复杂度。设计过程中，将原有分散的板载组件、固定铜柱、接口配件逐一整合到装配体中，完成外壳与内部电路板、外接接口的装配校验，确保各部件之间不存在干涉问题，排针伸出长度、接口插入深度都符合实际硬件的装配尺寸。渲染阶段采用柔和的环境光搭配定向主光源，突出外壳的哑光质感与金属插针的反光特性，阴影做柔化处理，让整体渲染效果贴近产品实物的展示效果，清晰呈现飞控板的外观特征与结构布局。设计时特意将电路板作为独立可拆分的装配部分，方便后续在四轴飞行器整体装配中直接调用，无需额外调整结构，提升模型在整机设计中的复用性，各部件的装配关系清晰，可直接用于结构验证、装配演示与产品展示场景。
