嵌入式SD卡存储卡座结构设计

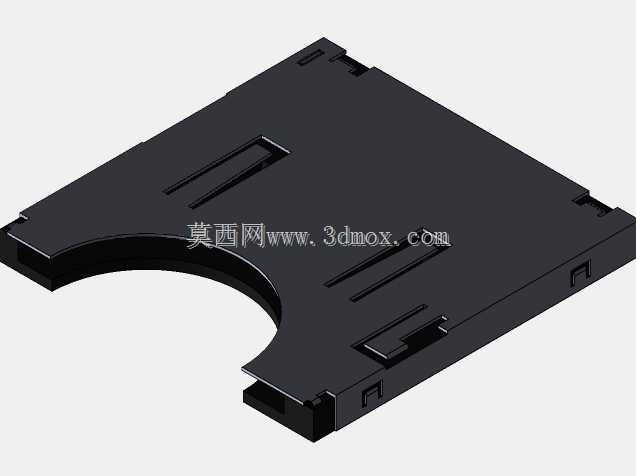

　　日常做消费电子、工业控制板卡的结构适配时，SD卡类的存储接插件是绕不开的标准件选型项，这次拆解建模的这款推入式SD卡插槽，主要适配标准尺寸SD卡的嵌入式安装场景，不管是手持数据采集终端、工业人机界面的存储扩展位，还是桌面读卡器、嵌入式工控板的外接存储接口，都能用到这类结构件。从实际装机的适配逻辑来看，这款卡座的安装边界完全遵循标准SD卡的物理尺寸规范，整体外形为薄型长方体结构，一侧预留了弧形的卡体插拔让位缺口，刚好匹配SD卡插入时的手指施力空间，不会出现插卡到位后卡尾外露长度不足、拔取卡时打滑的问题。卡座主体采用阻燃级工程塑胶一体注塑成型，侧壁预留了多组定位卡扣与弹片让位槽，安装时可以直接卡入PCB板预设的安装孔位，

　　不需要额外打螺丝固定，能有效减少板端装配工序，适配波峰焊或者回流焊的板端组装流程。从功能设计的细节来看，卡座内部的导槽做了0.2mm的单边余量设计，SD卡插入时可以顺着导槽平滑推入，不会出现卡滞、偏斜导致的金手指接触不良问题；导槽侧壁的限位筋高度控制在0.8mm，刚好卡住SD卡侧面的定位缺口，插卡到位后会有清晰的段落反馈，避免使用过程中因为设备振动导致存储卡松脱。卡座尾部预留了金手指接触弹片的安装让位空间，弹片的压合行程做了冗余设计，即使多次插拔后弹片出现轻微疲劳形变，也能保证和SD卡金手指的可靠接触，插拔寿命能满足常规工业场景至少一万次的使用要求。做三维建模的时候，特意把卡座的所有安装定位柱、

　　卡扣的尺寸公差按塑胶件的成型精度做了补偿，安装柱的直径比PCB安装孔小0.1mm，卡扣的拔模斜度设置为1.5度，既方便注塑时脱模，也能保证装配时的卡扣卡合力度，不会出现装配后卡扣断裂或者卡座松动的问题。另外卡座表面的防滑槽设计不是装饰结构，是为了在注塑成型时减少塑胶件的表面缩痕，同时在自动化装配时，供料机构的吸盘可以通过防滑槽的位置精准定位，避免吸料时出现偏位。从实际选型适配的角度，这款卡座的整体厚度控制在4.2mm，完全适配薄型化设备的内部安装空间，不会因为卡座厚度过大挤占板上其他元器件的布局空间，侧壁的避让槽刚好可以避开板上相邻的贴片电容、电阻元件，不需要额外调整PCB的元件布局就能直接适配。

　　很多新手做结构设计时容易忽略卡座的插拔让位空间，要么把卡座安装位置太靠近设备外壳内壁，导致SD卡无法完全插到位，要么预留的拔卡空间不足，用户要取出存储卡时找不到施力点，这款卡座的弧形缺口设计刚好解决了这个问题，缺口的弧度和成年人指尖的弧度匹配，拔卡时只需要用指尖扣住外露的卡尾就能顺利取出，不需要额外设计弹出机构，能有效降低整体的物料成本。另外卡座的塑胶材质选型上，做了防静电的材质改性处理，避免干燥环境下插拔卡时产生的静电击穿存储芯片，适配工业场景下的静电防护要求，表面的哑光处理也不会在长期使用后出现表面刮花、积灰难以清理的问题。建模过程中把所有的圆角、倒角都做了工艺适配，所有外露边缘都做了R0.3的圆角处理，不会出现锐边划伤操作人员或者装配工人的问题，内部导槽的边缘做了C0.2的倒角，SD卡插入时可以顺利导入导槽，不会因为边缘毛刺导致卡体刮花。
