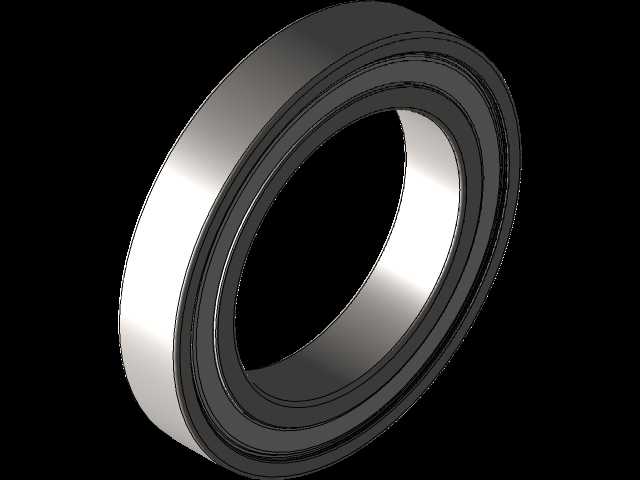

SKF标准单列深沟球轴承三维结构

　　在各类旋转传动机构的设计选型中，单列深沟球轴承是应用覆盖范围最广的支撑类零件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的轻载端、中小型泵阀的动力输入轴，再到汽车变速箱内的辅助支撑轴、农业机械的旋转作业部件，几乎所有存在连续回转运动的机械结构，都能见到这类轴承的身影。它的核心作用是为旋转轴系提供稳定的径向支撑，同时可承受一定比例的轴向载荷，将轴系运转过程中的摩擦阻力降到最低，限制轴与安装基座之间的轴向与径向窜动，保证整个传动系统的回转精度始终处于设计允许的范围内。

　　这款轴承的结构完全遵循SKF产品目录中的标准参数构建，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，建模过程中没有采用逐粒排布钢球的常规展示方式，而是对轴承做了剖切处理，在装配环境下可以直接观察到完整的轴承横截面结构，无需隐藏或单独拆解零件就能看清内部钢球与滚道的配合关系，同时配套的二维工程图剖切结构也和三维模型完全对应，能直接用于装配干涉检查、安装位置校核等设计环节。

　　从设计逻辑来看，这类标准深沟球轴承的滚道截面圆弧半径略大于钢球半径，二者之间形成合理的接触角，在承受纯径向载荷时，钢球与内外圈滚道的接触点处于径向法线方向，当存在轴向载荷时，接触角会发生适应性偏移，保证载荷能均匀分布在受力侧的滚动体上，不会出现局部应力集中导致的早期点蚀失效。保持架的兜孔间隙经过标准校验，既可以将每粒钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生额外摩擦，又能预留足够的润滑脂存储空间，保证轴承运转过程中润滑介质能持续覆盖滚道与钢球的接触表面。

　　在实际安装边界的设计参考上，这类标准轴承的内圈与轴的配合通常根据载荷性质选择过渡配合或者轻微过盈配合，外圈与轴承座孔的配合多采用间隙配合或者过渡配合，方便后期维护时的拆装更换。建模时严格还原了轴承的倒角尺寸、安装挡肩高度参考值，轴用挡肩的高度不会超过内圈的倒角边界，座孔挡肩的高度也不会触碰外圈的密封槽位置，避免安装时出现轴承无法贴紧定位面、运转过程中挡肩与保持架发生摩擦的问题。对于需要做轴系刚度校核的设计场景，模型的内外圈滚道曲率位置、钢球中心节圆直径都和实物标准一致，可以直接导入有限元分析软件，施加对应载荷后计算轴承的接触应力、变形量，为整个轴系的寿命计算提供准确的模型依据。

　　在不同的应用场景下，这类轴承的选型搭配也有明确的工程逻辑：高速轻载的场合通常选择冲压钢板保持架的版本，低转速重载的工况可以选配实体铜保持架结构，有粉尘、水汽接触的使用环境则会在轴承两侧加装橡胶密封圈或者金属防尘盖，提前在轴承内部填充长效润滑脂，实现免维护使用。这款三维模型完整还原了开式深沟球轴承的所有结构特征，设计人员在做整机装配时，可以直接调用模型匹配安装位尺寸，不用再从零开始绘制轴承轮廓，能大幅缩短常规传动结构的设计周期，也能避免手动建模时出现的尺寸偏差，导致后续加工出来的轴承座或者轴颈无法和标准轴承适配的问题。
