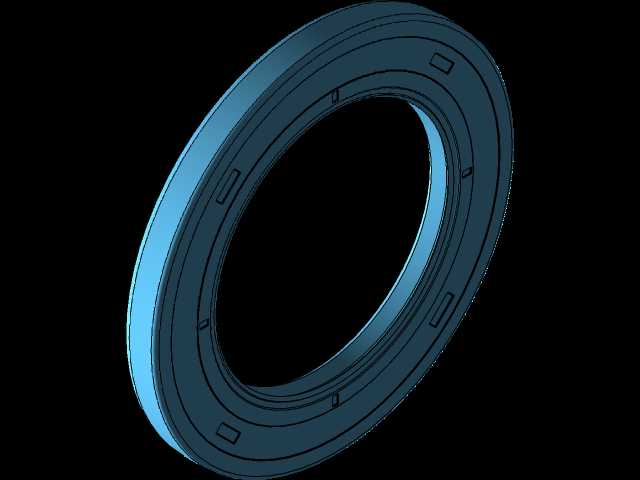

带防尘唇结构的径向密封油封

　　在各类旋转轴系的密封场景中，径向油封是阻隔润滑介质泄漏、阻挡外界杂质侵入腔体的核心基础零件，从工业减速机的输入输出轴、液压泵的传动轴，到汽车传动系统的轮边轴、电机的伸出轴，只要存在旋转副且需要维持腔体内部润滑环境、隔绝外部粉尘泥水的位置，都能见到这类密封件的应用。本次设计的径向油封在常规密封结构基础上增设了防尘唇结构，相比单唇口油封，其对外部粉尘、切削碎屑、泥水等杂质的阻隔能力提升明显，能有效避免杂质进入主密封唇口与轴面的接触区域，减少磨粒磨损对密封面的破坏，大幅延长密封件的实际使用寿命，尤其适合多粉尘、户外作业的工程机械、农业装备、矿山设备的轴端密封场景。从设计逻辑上看，这类油封的主体采用带金属骨架的橡胶包覆结构，

　　金属骨架作为内嵌的刚性支撑，能保证油封压入安装座孔后具备足够的径向贴合强度，不会因为轴的高速旋转、腔体内部压力波动出现松脱移位的问题；主密封唇口采用过盈配合的设计思路，唇口处预置的环形弹簧能持续提供均匀的径向抱紧力，让唇口与旋转轴表面始终保持稳定的接触压力，既不会因为压力过大造成唇口异常磨损、轴面温升过高，也不会因为压力不足导致润滑介质从接触缝隙渗漏。在外形尺寸与安装边界的设计上，这类油封的外径与安装座孔采用H8/f7的配合公差，压装后橡胶外圈的微变形能填充座孔的微观加工不平度，实现外径处的静态密封；内径与轴的配合则根据轴的旋转线速度调整过盈量，线速度越高的场景，过盈量取值越小，避免高速工况下唇口摩擦生热过快导致橡胶老化。

　　本次设计覆盖了常规工业场景常用的轴径范围，从10mm级别的小型电机轴到150mm以上的大型减速机输出轴都有对应的尺寸规格，安装时的轴向压装深度需匹配座孔的设计深度，保证油封安装后唇口与轴的接触位置处于轴面的加工精度合格区域，避开轴的倒角、退刀槽等加工异常位置，同时安装过程中需使用专用导套压装，避免唇口被轴端的键槽、台阶划伤，破坏密封完整性。实际选型应用时，还需要根据腔体内部的介质类型匹配橡胶材质，矿物润滑油场景可采用常规丁腈橡胶，高温、耐腐蚀介质场景则需要更换为氟橡胶材质，同时要注意轴表面的加工粗糙度需控制在Ra0.2-Ra0.8之间，粗糙度过高会加速唇口磨损，粗糙度过低则会导致唇口与轴面之间无法形成稳定的润滑油膜，

　　出现干磨失效的问题。防尘唇的设计上采用了无弹簧的薄唇结构，与主唇口之间预留了微小的存脂空间，装配时可在该空间内填充少量润滑脂，既能在初期运行时润滑防尘唇与轴面的接触位置，也能粘附突破外层防尘结构的微小杂质，形成第二道防护屏障，避免杂质直接冲击主密封唇口。在腔体内部存在微正压的工况下，主唇口的角度设计还做了针对性优化，唇口的内侧角度大于外侧角度，内部压力作用下会让唇口更紧密地贴合在轴面上，压力越高密封贴合效果越好，不会因为内部压力升高出现唇口被吹开、介质泄漏的问题；而当设备停机、腔体内部出现微负压时，唇口也不会因为负压作用出现反向翻折的情况，能始终维持稳定的密封状态。
