彩色棒球自动分拣输送分选设备结构

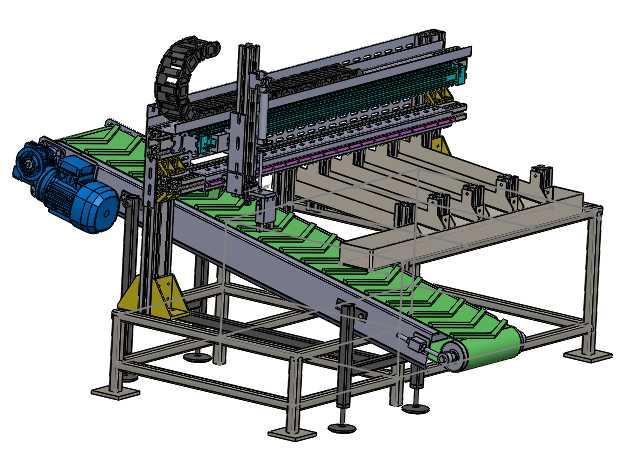

　　在文体用品生产、球类零件加工以及多色混料工件分拣的产线场景中，这类彩色棒球自动分选设备承担着混料后按颜色属性分流归类的核心工序，替代传统人工目视分拣的低效作业模式，适配连续化生产的节拍要求。设备整体采用落地式机架结构，底部配置可调脚杯，可适配车间地面不平整的安装工况，安装时需预留前端上料位、侧方出料位的操作与维护空间，机架主体采用型钢焊接后加工安装基准面，保证长周期运行的结构刚性，避免输送与分选动作产生的振动影响识别与分选精度。设备的输送段采用带格挡的绿色皮带输送结构，格挡间距匹配棒球类工件的外形尺寸，可保证工件在上料后以固定姿态、固定间距输送至视觉识别与分选工位，避免工件堆叠、错位导致的识别漏检、分选错误问题；

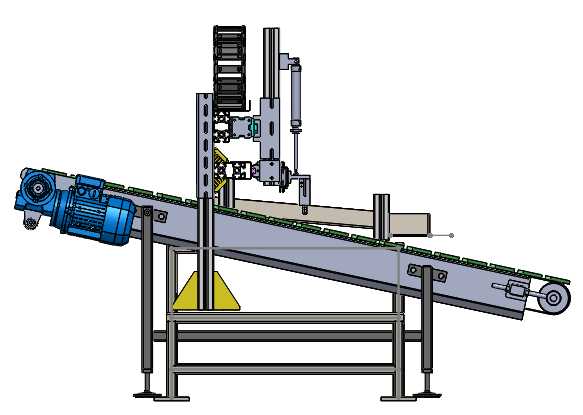

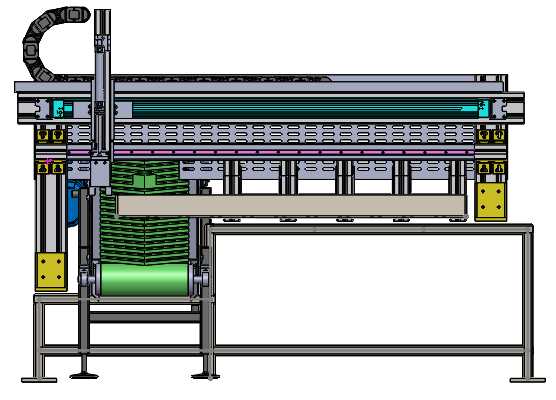

　　输送驱动端采用减速电机直连驱动辊的结构，传动链路短，维护便捷，张紧端配置可调张紧机构，可根据皮带运行磨损情况调整张紧量，延长皮带使用寿命。横跨在输送线上方的是分选执行机构，采用龙门式安装的直线导轨滑台结构，搭载多组拾取执行端，可根据前端视觉识别反馈的颜色信号，移动至对应工件位置完成拾取，再将不同颜色的棒球投放至对应侧的分流料槽中，分流料槽采用多道并行布置，出料端可直接对接下游的收纳料箱或者下一工序的输送线，实现分选后物料的分类归集。设计过程中，首先需要明确待分选棒球的外形尺寸范围、重量区间、颜色区分度要求，以此确定输送格挡的间距、皮带的运行速度、滑台的负载参数与行程范围；视觉识别单元的安装高度与角度需要匹配输送线的工件通过高度，

　　保证识别视野覆盖整个输送宽度，同时要避开车间环境光的直射干扰，必要时可增设遮光罩结构。设备的气路与线路采用拖链收纳布置，随滑台往复移动时不会出现管线拉扯、磨损的问题，所有驱动元件的安装位置都预留了维护操作空间，日常检修时不需要拆解主体机架即可完成元件更换、参数调整作业。从安装边界来看，设备整体长度方向沿输送线延伸，宽度方向需要预留滑台左右移动的安全距离，高度方向要保证上方龙门结构不与车间顶部管线、桁车作业范围产生干涉，进料端高度匹配上料工位的操作高度，出料端的料槽高度适配常规物料周转箱的堆叠高度，减少人工接料的弯腰作业强度。这类分选设备不仅可用于彩色棒球的分选，更换对应的拾取夹具、调整视觉识别参数后，也可适配其他规则外形、

　　需按外观颜色分类的小型工件分拣场景，结构模块化程度高，后续改造升级的成本较低，在中小批量多品种的生产车间中适配性较强。设备的机架支腿采用方管焊接结构，连接处加设三角加强筋，抵消滑台快速往复移动产生的侧向力矩，避免长期运行后机架出现变形偏移；输送线的托板采用耐磨板材制作，支撑皮带承载工件时的重量，避免皮带下垂导致的工件姿态偏移。分选执行端的动作节拍与输送线速度做联动匹配，当输送线步进一个工件工位距离时，滑台完成对应位置的工件拾取与投放动作，不会出现动作干涉、漏抓的问题，整体运行节拍可根据前端上料速度做无级调整，适配不同产能要求的产线布局。
