流线型轿车车身外覆盖件曲面结构设计

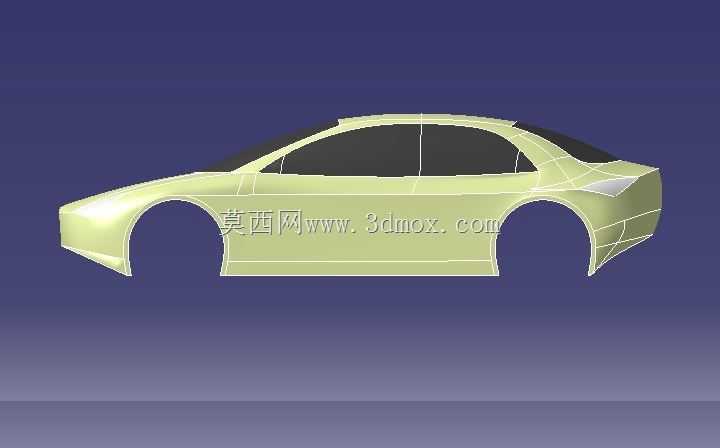

　　本次呈现的曲面结构为三厢轿车的车身外覆盖件数模，仅保留了车身侧围外板、车顶轮廓、前后翼子板衔接的核心型面部分，未包含车门开闭件、底盘、动力总成及内外饰附属结构，属于整车造型阶段的A级曲面参考数据。从工程应用场景来看，该类数模主要用于乘用车造型评审阶段的油泥模型逆向校核、风阻仿真分析的基础面搭建，也可作为新手结构设计师练习车身曲面构建逻辑的参考素材，适配造型部门与结构部门前期对接时的型面边界确认环节，能够帮助团队快速对齐车身侧面的光影走向、分缝预留位置的基础基准。

　　从实际用途层面分析，该型面的曲率走向完全按照量产三厢家用轿车的空气动力学要求设定，车顶弧线从A柱上沿开始平缓向后延伸，至C柱位置快速收窄与后备箱盖上沿顺滑衔接，能够在车辆高速行驶时引导气流沿车身上表面顺畅流过尾部，减少尾部涡流的产生范围，对应降低整车风阻系数的设计目标。侧围型面从翼子板位置向车门内凹方向做了0.8度的微小拔模角度预留，既满足后期冲压工序的脱模要求，也能在侧面光影下形成贯穿前后的腰线视觉效果，不需要额外增加冲压棱线就可以实现侧面造型的层次感，减少冲压模具的复杂程度。前后轮拱位置的型面做了外扩式的圆弧过渡，轮拱边缘与轮胎外轮廓的间隙预留按照常规16寸轮毂的配置设定，单边间隙控制在35mm的安全边界内，能够覆盖轮胎跳动时的最大上跳行程，避免行驶过程中轮胎与轮拱内衬发生干涉。

　　从设计思路来看，该数模采用了全G2连续的曲面构建逻辑，所有型面衔接位置的曲率变化率控制在0.05以内，避免后续光影校验时出现曲面褶皱的问题。构建过程中先以三根主控制线确定车顶、侧围下沿、前后轮拱的整体轮廓，再通过交叉曲线网格生成基础大面，之后对A柱下方的三角窗位置、C柱与后备箱衔接的拐角位置做局部曲率微调，保证所有位置的曲面高光走向连贯，没有突兀的曲率拐点。侧围下沿的型面向车内方向做了12mm的内收设计，既可以为侧裙踏板的安装预留足够的装配空间，也能降低车辆行驶过程中侧面气流带入车底的流量，配合底盘平整化设计进一步优化整车空气动力学表现。

　　从安装边界与尺寸逻辑来看，该车身型面的轴距设定参考常规A级三厢轿车的尺寸参数，前后轮心距控制在2700mm的主流水平，车身整体宽度在轮拱位置达到最大1820mm，车顶最高点距离地面的垂直高度为1460mm，符合家用轿车的通过性与头部空间要求。车门分缝位置的边界在数模中做了隐性的曲率预留，前后门分缝位于B柱中心线位置，分缝处的型面曲率保持一致，能够保证车门装配后与侧围的面差控制在0.5mm以内，满足整车外观DTS的公差要求。前翼子板与前保险杠衔接的位置做了2mm的安装台阶预留，后翼子板与后保险杠衔接的位置同样预留了对应匹配的搭接面，能够为后续周边附件的结构设计提供准确的型面基准，减少后期结构设计阶段反复调整曲面的工作量。需要注意的是，该数模未包含车身钣金的厚度参数，也没有预留焊接翻边、安装孔位等结构细节，仅作为造型面参考使用，不能直接用于生产环节的模具开发。
