汤姆森BSP内联式压力调节阀结构设计

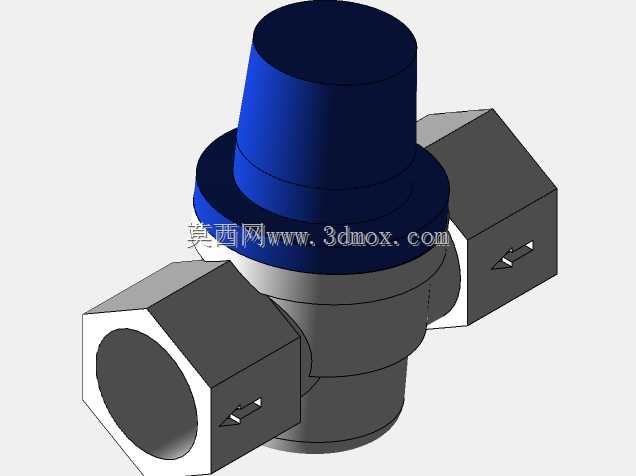

　　在民用建筑给排水、商用暖通供水、小型工业流体输送的管路系统里，压力波动是长期困扰运维人员的常见问题——上游供水压力过高会导致末端用水器具爆管、密封件加速老化，压力不足又会出现出水流量不够、设备触发低压保护停机的情况，这类内联式BSP压力调节阀，就是直接串接在管路中间，无需额外旁通支路就能完成下游压力稳压输出的核心部件。这款调压阀采用直通式内联结构，阀体为两通对称设计，两端接口为标准BSP管螺纹，分别对应3/4英寸与1英寸两种常用管路规格，可直接匹配同标准的镀锌钢管、PPR转接头、不锈钢管路，安装时不需要调整管路走向，直接替换原有管段即可完成布设，整体安装占用的轴向空间比角式调压阀缩短近40%，非常适合管井、

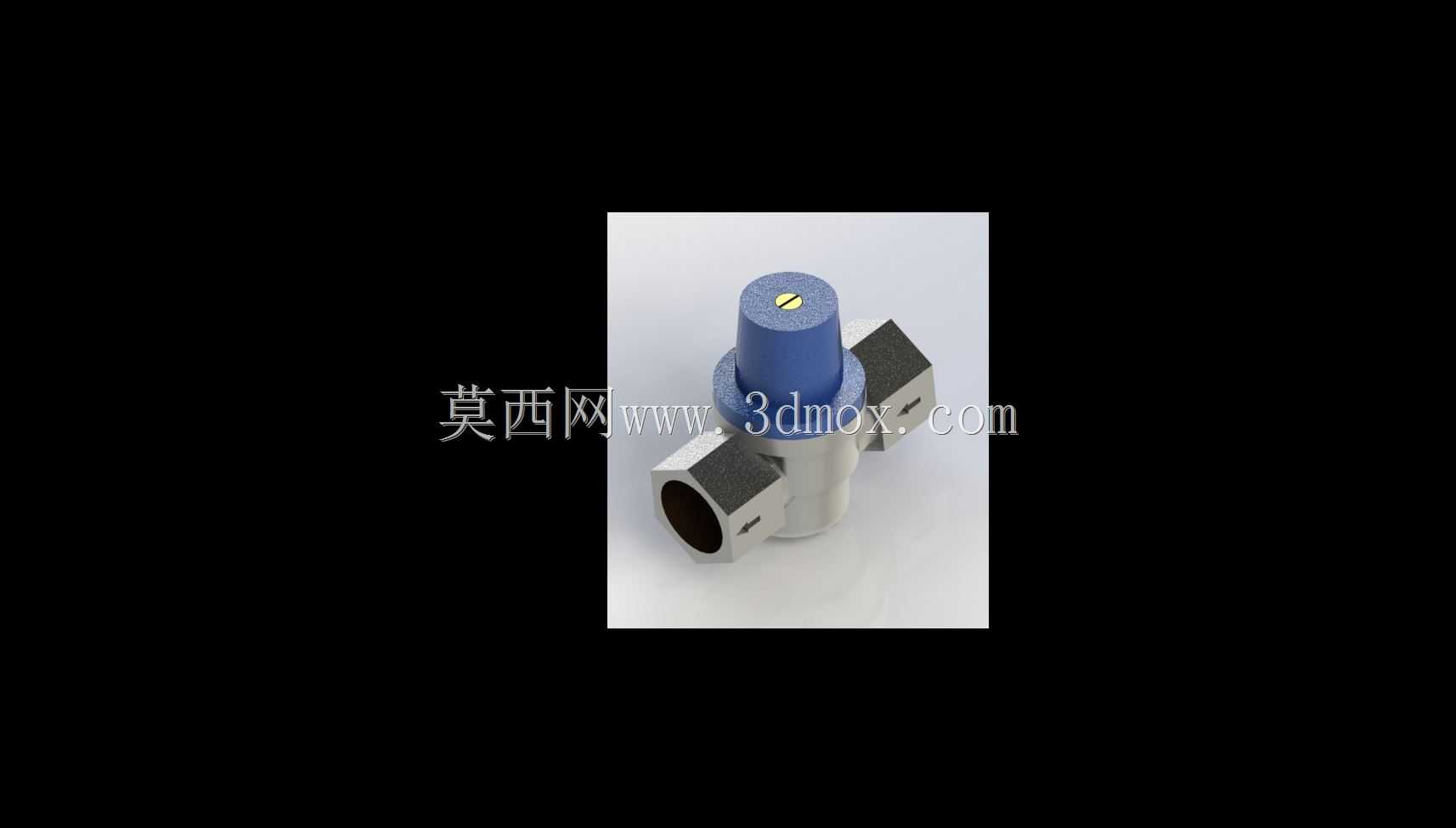

　　设备夹层这类安装空间局促的场景。阀体中部的调节端采用顶部外露的L/R旋转螺钉结构，和常规需要配套专用调节扳手的调压阀不同，这个结构允许运维人员直接用普通一字螺丝刀甚至平口工具就能完成压力设定，顺时针旋转螺钉时会压缩内部调压弹簧，提升下游设定压力，逆时针旋转则降低设定压力，调节行程对应的压力输出范围覆盖100-600kPa，刚好匹配民用供水、小型冷却水循环、绿化灌溉等场景的常用压力区间，调节过程中压力输出线性度较好，不会出现压力跳变的情况。从结构设计逻辑来看，这款阀的内部采用直动式调压结构，没有外置导压管，依靠下游压力反馈直接作用在膜片组件上，和弹簧力形成动态平衡：当下游压力低于设定值时，弹簧推动阀芯打开，上游高压流体进入下游侧补充压力；当下游压力达到设定值时，膜片受压克服弹簧力带动阀芯关小过流截面，维持下游压力稳定，这种结构的优势是结构简单、故障点少，对流体洁净度的要求比先导式调压阀更低，即使水中带有少量细小泥沙杂质，也不容易出现导压孔堵塞的问题，非常适合水质条件一般的民用供水场景。阀体的过流部件采用低流阻设计，流体从入口进入后沿直通通道流向出口，没有过多的折流结构，在全开状态下的流阻系数仅为2.3，比同口径角式调压阀的流阻降低30%左右，大流量供水时不会产生明显的压损，能有效降低供水泵的输出能耗。密封结构上，阀芯与阀座采用软密封搭配硬限位的设计，软密封件保证关闭状态下的零泄漏，

　　硬限位结构则可以避免流体压力波动时阀芯过度位移导致密封件被挤压损坏，在长期带压工作的状态下，密封件的使用寿命比无硬限位的结构提升两倍以上。顶部的调节螺钉处设置有锁紧结构，完成压力设定后可以直接锁定螺钉位置，避免管路振动、人员误碰导致设定压力偏移，不需要每次巡检都重新核对压力值。在实际工程应用中，这款阀常被安装在入户供水总管、换热设备进水端、消防稳压支路、灌溉系统干管位置，比如高层住宅的低区入户管，上游供水压力往往能达到0.8MPa以上，远超热水器、水龙头等用水器具的0.6MPa额定工作压力，串接这款调压阀后可以将下游压力稳定在0.3-0.4MPa的合理区间，既能保证出水流量充足，又能避免高压对用水器具的冲击；在小型循环冷却水系统里，

　　安装在冷却塔补水管路上，可以稳定补水压力，避免补水压力波动导致浮球阀频繁动作，延长补水阀的使用寿命。建模过程中需要重点关注几个配合尺寸的公差：两端BSP螺纹的同轴度要控制在0.05mm以内，否则安装时会出现螺纹别劲、密封不严的问题；阀芯与阀套的配合间隙控制在0.02-0.03mm，间隙过大会导致压力调节滞后，间隙过小则容易因为流体中的杂质卡滞阀芯；调压弹簧的刚度要匹配调节行程，保证整个调节范围内的压力输出偏差不超过设定值的5%。另外阀体的外部结构做了扁平化处理，两个接口处设计有标准六角扳手位，安装时可以用普通活动扳手直接卡紧，不需要专用管钳咬合阀体表面，避免安装过程中破坏阀体的防腐镀层。阀体材质采用镀镍铜合金，既满足饮用水系统的卫生要求，又具备较好的抗腐蚀能力，适合长期在潮湿的管井环境下工作，不会出现锈蚀卡滞的问题。
