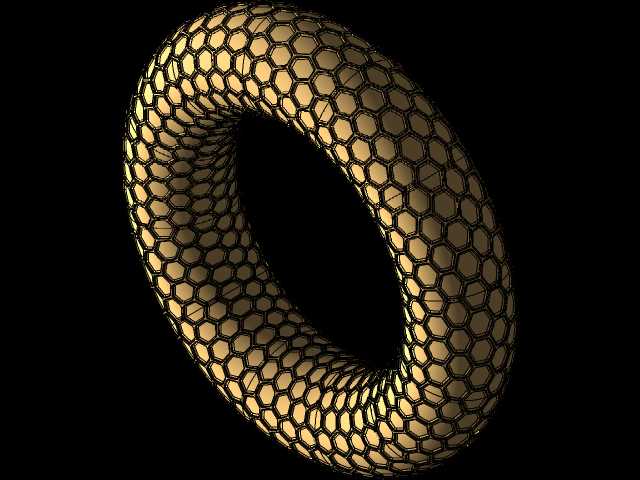

这类六角形网格环形结构,在工程领域的应用场景覆盖多个细分方向,最常见的是作为流体管路中的扰流芯件,安装在换热设备的环形流道内,通过网格结构分割流道空间,打破流体边界层的稳定流动状态,提升冷热介质的换热效率,相比传统的平直扰流片,六角网格的单元构型在相同通流面积下,能产生更均匀的湍流分布,避免局部流阻过大导致的压损超标问题。在轻量化承载结构领域,这类环形网格结构可作为回转类支撑构件的内部填充构型,替代传统的实心环形支撑,在保证环向、径向承载刚度满足设计要求的前提下,大幅降低构件整体重量,这类结构常应用在航空航天机载设备的环形安装支架、特种输送设备的回转支撑衬层中,六角单元的各向受力特性均匀,不会出现传统方形网格在特定载荷方向上刚度突变的问题。
从功能特性来看,六角形网格的每个单元边都能实现载荷的多向传递,当环形结构承受径向压力时,网格单元的六条边会同步产生微小形变,将集中载荷分散到相邻的多个单元上,避免局部应力集中导致的结构失效;同时镂空的网格结构具备良好的透波、通风特性,也可作为通讯设备的环形天线罩支撑骨架,在保证结构强度的同时,不会对电磁信号的传输产生明显遮挡。结构的表面连续光滑,没有突兀的棱角,在流体场景中使用时不会产生明显的涡流噪声,也不容易附着流体内的杂质,降低长期使用后的堵塞风险。
设计这类结构时,首先要确定环形基体的整体边界尺寸,包括环的中心回转直径、环的截面径向厚度、轴向宽度,这些参数需要匹配安装位置的空间边界,确保结构装入对应设备腔体后,与周边部件保留足够的安装间隙,不会和运动部件产生干涉。网格单元的尺寸设计需要结合使用场景调整,作为换热扰流件使用时,六角单元的内切圆直径通常设置为流道水力直径的1/8到1/5,保证扰流效果的同时控制整体压损在系统允许范围内;作为承载填充结构时,需要根据目标载荷大小调整网格筋条的厚度,通过有限元仿真模拟径向、环向、轴向三个方向的载荷工况,验证每个网格节点的应力值是否低于材料的许用应力,同时优化筋条与环形内外壁面的过渡圆角,避免连接处出现应力集中。建模过程中需要保证所有网格单元的拓扑一致性,每个六角单元的边长、内角保持均匀,避免出现单元尺寸突变导致的局部刚度差异,曲面部分的网格需要沿着环的回转方向平滑过渡,保证筋条的走向连续,不会出现扭曲变形影响受力性能。
安装边界方面,这类环形网格结构通常采用过盈配合或者端面压装的方式固定在设备腔体内,结构的内外圆柱面需要保证足够的形位公差,圆柱度误差控制在安装间隙的1/3以内,避免装入后出现偏心导致的通流不均或者承载偏载。如果是作为流体场景的部件,结构的两个端面需要设计平整的密封贴合面,保证和相邻管路法兰连接时不会出现泄漏,网格筋条的端面不能突出密封面,防止影响密封效果。对于需要长期在振动工况下使用的场景,可在环形结构的外壁设计定位卡槽,和腔体内的定位凸台配合,防止结构在流体冲击或者设备振动下出现周向转动,影响功能稳定性。设计时还要考虑加工工艺的可行性,如果采用金属3D打印工艺制作,需要调整网格筋条的最小厚度满足打印工艺的成型要求,避免出现打印过程中筋条变形、断裂的问题,同时预留足够的排粉通道,保证打印完成后内部的金属粉末能够完全排出,不会残留在网格内部影响构件重量和使用性能。
