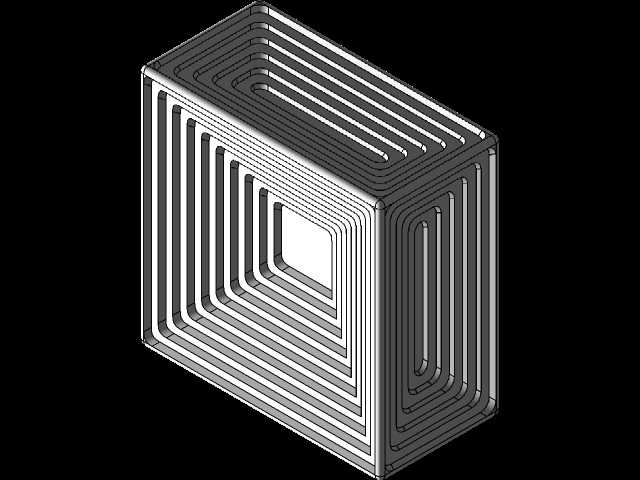

嵌套回形阶梯式立方结构创意设计

　　做结构设计这些年，见过不少用来做结构原理演示、工装定位基准甚至创意装置基体的立方类构件，这次的嵌套回形阶梯立方结构，最初是给车间的技能培训做结构建模演示用的，后来发现这类结构在不少场景里都能适配。先从实际使用场景说，这类阶梯嵌套的立方结构，最直接的用途是作为几何公差测量的基准块，不同层级的阶梯面可以分别作为平面度、平行度、垂直度的测量基准，每一层回形边的棱线都能作为直线度检测的参照，比普通实心立方块多了十余个可利用的基准面，不用反复更换基准件就能完成多组形位公差的校准，在量具校验工位上能减少40%左右的基准件更换频次。另外在创意工装的设计里，这类嵌套阶梯结构可以作为多层堆叠物料的定位座，不同尺寸的矩形框阶梯刚好能卡合不同规格的方形工件，从最小的中心方孔到最外层的立方外框，每一级台阶的承托面都能对应一种尺寸的方料定位，不用额外更换定位治具就能适配多规格方形零件的临时存放与装配定位。还有在3D打印的结构验证教学里，这类结构能直观展示薄壁特征、阶梯拔模、等距偏移特征的建模逻辑，每一层壁厚均匀的回形壁，能直接验证打印设备的壁厚成型精度，阶梯的转角位置也能测试圆角过渡的打印质量。

　　再聊设计思路，最开始构思这个结构的时候，首先要解决的是普通立方块功能单一的问题，一开始想过做多层叠加的分体结构，但分体结构的装配间隙会影响基准精度，后来才确定做一体化的嵌套回形阶梯，从最外层的立方体基准面开始，每向内一层就做等距的壁厚偏移，同时沿轴向做等高度的阶梯下沉，保证每一层的回形壁厚度完全一致，所有转角位置都做了等半径的内圆角过渡，避免应力集中的同时，也能让加工或打印的时候不会出现锐角崩边的问题。设计的时候特意把三个相邻立面的阶梯结构做了完全对称的布局，也就是说从X、Y、Z三个轴向的端面看过去，阶梯的回形布局是完全一致的，这样不管把立方体放在哪个基准面上，都能获得相同的阶梯定位效果，不用刻意区分安装面，降低现场使用的操作门槛。中心位置留的方形通槽，一方面是减轻整体结构的重量，相同外轮廓尺寸下，这个嵌套结构的重量比实心立方块轻了近60%，搬移和使用的时候更轻便，另一方面中心通槽可以作为穿线孔或者定位销的穿过孔，拓展了结构的使用场景，比如需要在工位上固定这个基准块的时候，可以直接从中心槽穿入固定螺栓，不用在结构上额外打孔破坏基准面。

　　关于外形尺寸和安装边界，这个结构的外轮廓是标准的正立方体，三个方向的外形尺寸完全一致，外表面的平面度公差控制在0.02mm以内，相邻面的垂直度公差不超过0.015mm，能满足普通车间级测量基准的精度要求。每一级阶梯的下沉高度和壁厚都做了等尺寸设计，也就是说每向内一层，回形框的内轮廓边长减少两个壁厚尺寸，轴向高度下沉一个固定步距，所有阶梯的承托面宽度完全一致，这样不管是作为定位座还是测量基准，每一级台阶的支撑面积都是均匀的，不会出现某一层台阶过窄无法承托工件的问题。安装使用的时候，因为三个立面结构对称，不需要预留特定的安装方向空间，只要放置面的平面度满足要求，直接将任意一个外端面贴合在工作台面上就能使用，外围只需要预留出比外轮廓大10mm左右的操作空间，就能方便地取放卡在不同阶梯层的工件，中心通槽的尺寸设计成刚好能适配常用的M12固定螺栓，需要永久固定的时候直接穿螺栓锁紧在工作台面上就行，不会破坏外层的基准平面。另外所有阶梯的棱边都做了0.2mm的微小倒角，一方面是去除加工毛刺，避免使用的时候划伤操作人员，另一方面也能减少工件取放的时候和棱边的磕碰，避免基准棱被撞坏影响后续的测量或定位精度。在壁厚设计上，每一层回形壁的厚度都经过强度校核，即使是最内层的回形壁，在承受5kg的均匀压载的时候也不会出现变形，完全能满足日常工位上的使用强度要求，不会因为轻微的碰撞或者压载就出现结构形变导致精度失效。
