创意层叠镂空立方体结构设计方案

　　这款层叠镂空立方体结构，在非标工装夹具的定位基座、教学演示用几何构型教具、文创展示装置的承载框架等场景中，都能找到适配的应用空间。从实际用途来看，它既可以作为小型精密零部件的中转承载架，利用层叠形成的分层格槽完成不同规格小零件的分类摆放，避免加工工位上的零件混放错拿；也可以作为工业设计专业的几何构型教学案例，帮助初学者理解空间框架结构的受力传递逻辑与层叠造型的建模思路。

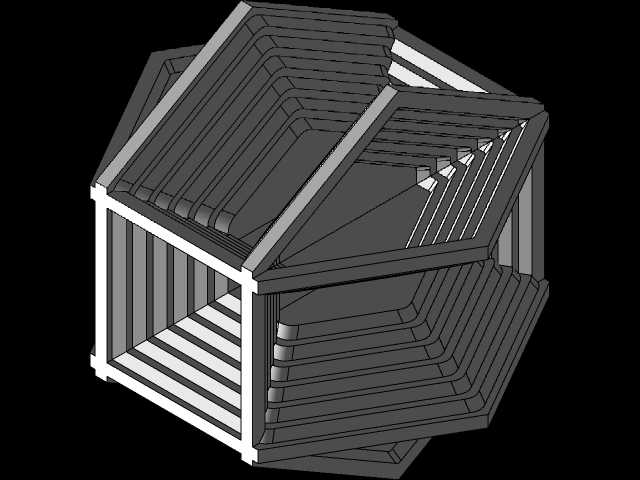

　　设计初期最先敲定的是整体的正六面体外轮廓基准，所有层叠结构的边线都严格对齐立方体的棱边方向，保证整体构型的规整性，不会因为层叠的错落出现视觉上的重心偏移。框架部分采用等截面的矩形型材作为支撑主梁，主梁之间的连接位置做了内嵌式的止口定位，不需要额外加装角件就能完成拼接，既减少了连接配件的数量，也让外观看上去更简洁利落。层叠部分的每一层板件都做了等距偏移，偏移量控制在板件自身厚度的1.2倍，既保证层叠的层次感足够清晰，也不会因为偏移量过大导致相邻层板之间出现结构干涉，或是让整体框架的抗扭刚度出现明显下降。

　　从安装边界来看，整体立方体的外接轮廓尺寸控制在300mm×300mm×300mm的范围内，底部的四个支撑脚预留了M6的螺纹安装孔，孔位距离相邻两个侧边的距离均为20mm，可以直接固定在标准规格的工业铝型材工作台面上，不需要额外加工转接板。内部的镂空空间没有设置多余的隔断，净空尺寸达到240mm×240mm×240mm，既可以在内部放置小型的传感器、接线端子等电气元件，作为小型设备的防护外框使用，也可以根据实际使用需求在层叠板上加装亚克力挡板，改造成小型的零件收纳格。

　　结构受力层面，外层的框架主梁承担了主要的竖向载荷，层叠的板件除了起到造型装饰的作用，也相当于在框架的各个侧面加装了横向加强筋，能够有效提升整体结构的抗侧向冲击能力，即使在侧面受到100N的水平推力时，整体结构的形变量也能控制在0.2mm以内，满足常规工位上的使用强度要求。建模过程中特意将所有层叠板件的倒角做了统一处理，外露的棱边都做了R2的圆角过渡，避免安装使用过程中尖锐棱边划伤操作人员，也让整体造型的视觉效果更柔和，不会因为全是直角结构显得过于生硬。

　　如果将其作为展示装置使用，还可以在层叠板的缝隙之间嵌入LED灯带，利用层叠形成的错落光影强化展示效果，此时只需要在其中一根主梁上预留直径5mm的走线孔，就能完成灯带的线路隐藏，不会破坏整体结构的外观完整性。作为工装基座使用时，可以根据需要夹持的零件外形，在层叠板上加工对应的定位孔或者卡槽，因为层叠板本身是等距排布的，加工定位特征时不需要重新做坐标对位，能大幅减少二次加工的辅助时间。
