架空线路单瓣连接吊耳结构设计

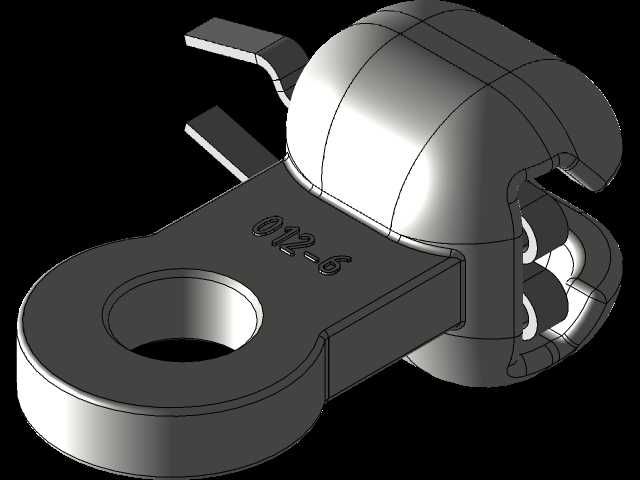

　　在10kV及以下架空配电线路、接触网支撑体系的金具选型环节，这类单瓣结构吊耳是衔接支撑构件与线缆、锚固部件的核心受力零件，日常运维中随处可见它的应用场景——不管是混凝土电杆上的横担端部悬挂点位，还是软母线的临时锚固、接触网线索的终端固定，都需要这类小尺寸但受力要求严苛的连接构件完成载荷传递。不同于常规双瓣抱合式吊耳，这款单瓣结构的设计初衷是压缩安装操作空间，在横担与杆体夹角狭小、双瓣构件无法顺利开合就位的作业场景下，单瓣结构可以直接从侧向卡入安装位，减少高空作业时的构件对位时间，降低带电作业的操作风险。从受力逻辑来看，这款构件的主体采用等强度过渡设计，上端的卡合瓣体做了圆弧加厚处理，避免卡入对应挂点后出现应力集中的锐角切口，

　　瓣体上预留的两个销孔是与配套楔型线夹或挂板连接的定位点位，销孔边缘做了0.8mm的倒角处理，既可以避免穿装圆柱销时刮伤销体镀锌层，也能在长期受交变载荷时减少孔边的微裂纹萌生概率。下端的悬挂环采用整圆式通孔设计，孔壁与主体连接位置做了大圆弧过渡，没有生硬的直角转折，这一设计细节是为了适配U型挂环或直角挂板的连接需求，当悬挂的线缆出现风偏摆动时，环孔可以给连接金具留出足够的转动余量，不会因为硬接触造成金具局部压痕过大出现锈蚀隐患。实际安装时需要注意，这款吊耳的卡合瓣长度是固定的，适配的挂板厚度不能超过瓣体开口的设计间隙，强行超差安装会导致瓣体张开量超过材料屈服极限，长期受载后出现瓣体变形松脱的问题。从材料选型的工程逻辑来看，

　　这类金具一般采用可锻铸铁铸造成型后做热浸镀锌处理，铸件表面不允许有砂眼、缩松等铸造缺陷，尤其是在上下结构的过渡圆弧位置，铸造缺陷会直接降低构件的疲劳强度，在覆冰工况下的额外载荷作用下可能出现断裂风险。设计建模时，主体的拔模角度控制在1.5°，既满足铸造工艺的脱模要求，也不会因为拔模斜度过大造成安装面的配合间隙超差；上端瓣体的两个销孔同轴度公差控制在Φ0.1mm以内，避免穿销时出现别卡问题，下端悬挂孔的表面粗糙度要求达到Ra6.3，不需要额外做机加工精整，依靠铸造后的光整处理就能满足使用要求。在现场作业的载荷匹配上，这款构件的额定工作载荷需要匹配对应线路的最大张力，不能以小代大，尤其是在档距较大的架空线段，

　　覆冰加上风载的组合载荷会达到正常工况的3倍以上，选型时需要核对构件的破坏载荷是否满足线路设计的安全系数要求。不同于焊接类的连接构件，这种铸造吊耳不存在焊接热影响区的强度弱化问题，整体受力更均匀，日常运维只需要检查镀锌层是否有破损、销孔是否有磨损变形即可，不需要做额外的探伤检测，运维成本更低。在三维建模过程中，需要重点还原瓣体的圆弧过渡曲面、销孔与主体的相贯线位置，以及下端悬挂孔的加厚凸台结构，这些细节直接影响后续有限元受力分析的结果准确性，如果忽略过渡圆角直接做直角衔接，仿真计算得到的应力集中系数会比实际值偏大30%以上，误导后续的结构优化判断。另外，建模时需要预留出镀锌层的厚度余量，所有配合尺寸都要在公称尺寸基础上留出0.1mm左右的镀层间隙，避免镀锌后出现销孔无法穿装、卡合间隙过小无法就位的生产问题。
