头戴式聚碳酸酯防护面屏结构设计

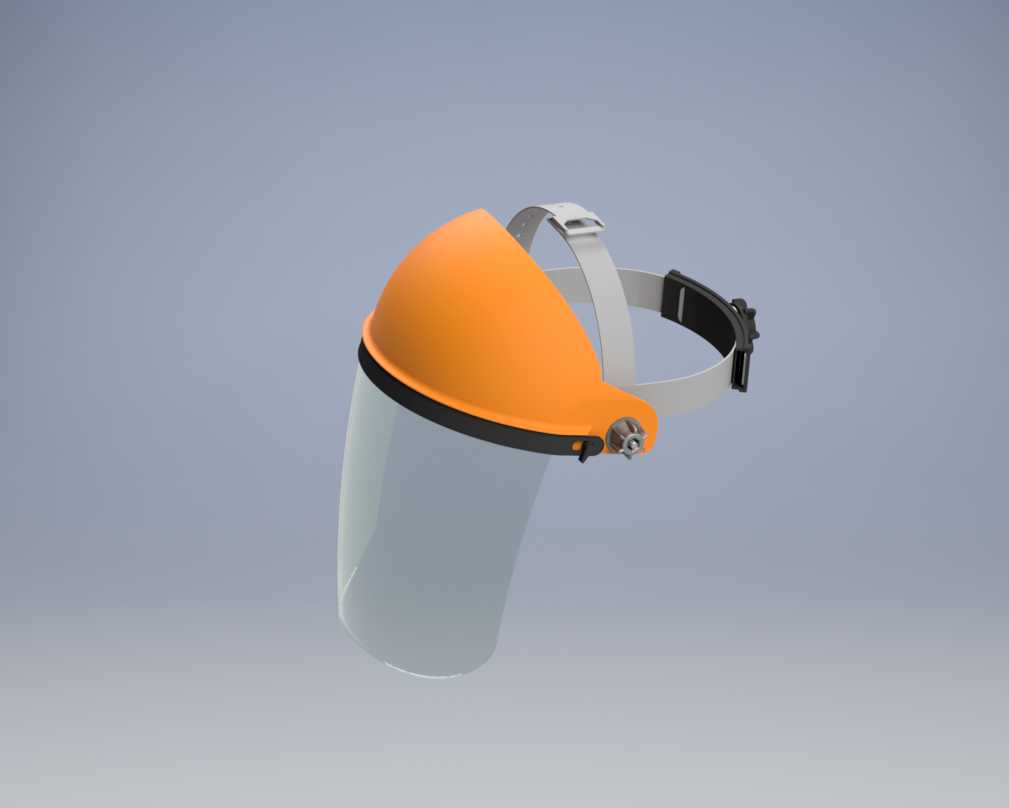

　　在金属打磨、型材切割、园林修剪这类存在高速飞溅碎屑的作业场景里，作业人员的面部防护一直是劳保配置里容易被忽略但风险极高的环节，这款头戴式防护面屏的设计，就是针对这类手持工具作业的实际工况做的结构优化。先从实际使用的痛点说起，很多传统一体式防护面罩要么配重不合理，戴半小时就会压得额头酸痛，要么面屏和固定架的连接结构太死，碎屑冲击后容易出现裂纹甚至整体脱落，还有的绑带调节结构打滑，作业中低头捡工件的时候面屏会直接滑下来挡住视线，反而增加操作风险。这款面屏的结构拆分来看，主要分为额部支撑壳体、透明防护屏、松紧调节头箍、角度锁止机构四个核心部分，额部的橙色支撑壳体采用弧形贴合设计，内侧预留了12mm的缓冲垫安装槽，

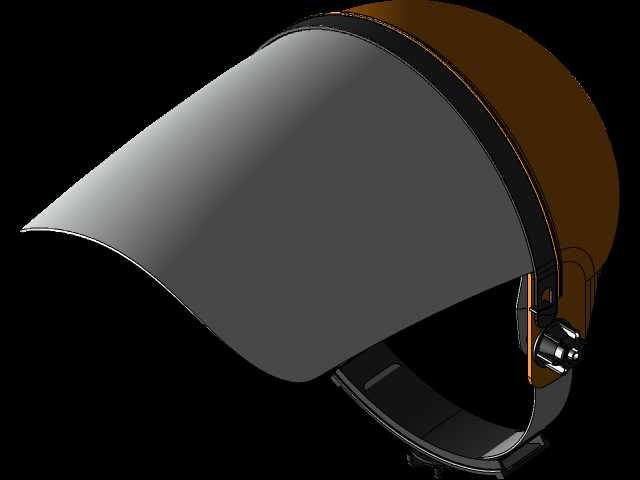

　　实际建模的时候特意把支撑面的弧度匹配了成年人额头的平均曲面曲率，接触面积比传统窄边支撑款大了40%左右，能把面屏的重量均匀分散到额骨区域，避免局部压强过大造成的压痕和不适感。透明防护屏采用聚碳酸酯材质，建模时设定的厚度是2mm，屏体的竖向高度做了185mm，横向宽度做到240mm，佩戴后能完整覆盖从额头到下颌、两侧延伸到耳前的整个面部区域，不管是角磨机打磨产生的高温磨屑、割草机甩出来的草屑和碎石，还是手锯切割时蹦出的木渣金属屑，都能被有效阻隔，不会从侧边或者下方的空隙溅到面部。屏体和上部支撑壳的连接位置做了隐藏式的转轴结构，转轴处设置了档位锁止，一共预留了5个调节档位，作业人员可以根据自己的视线角度、

　　作业时的俯身程度调整面屏的俯仰角度，不需要整个摘下头箍就能调整，调整到位后锁止结构会提供足够的阻尼，不会因为作业中的震动或者轻微碰撞就移位。头箍部分采用了双条式的绑带结构，后脑位置的调节旋钮是棘轮式设计，戴在头上之后只需要转动旋钮就能收紧绑带，适配52cm到64cm的头围范围，不管是戴安全帽内衬还是直接佩戴都能固定牢靠，绑带和支撑壳的连接点做了上下两个铰接位，能适配不同头型的前后重心，不会出现戴久了往前滑的情况。建模的时候特意考虑了安装边界的问题，整个面屏在完全放下的状态下，屏体最下端距离额部支撑点的垂直距离是210mm，和面部的预留间隙是35mm，这个间隙足够佩戴普通框架眼镜或者防尘口罩，不会出现屏体蹭到眼镜片、

　　压到口罩边缘影响密封的问题；当把面屏向上翻起的时候，最大翻起角度是120度，翻起后屏体会停留在额头上方位置，不会因为重力自己掉下来，临时需要和人沟通、查看工件细节的时候不需要整个摘下护具，直接翻起即可。另外在支撑壳的侧面，转轴的位置做了快拆结构，不需要额外工具就能把透明屏拆下来更换，如果屏体被磨花或者被冲击出现裂纹，直接按压锁扣就能取下旧屏装上新屏，维护成本很低。从结构强度的仿真角度看，2mm厚的聚碳酸酯屏体能承受直径6mm的钢珠以50m/s速度的冲击不出现穿透，完全满足常规机加工、园林作业、轻度打磨场景的防护要求，额部的支撑壳体采用ABS材质注塑，表面做了哑光处理，不会在强光下产生反光晃眼，头箍的绑带采用尼龙加氨纶的材质，有足够的弹性同时耐汗液腐蚀，长期使用不会出现松垮老化的问题。很多设计新手做这类防护具模型的时候，容易只做外观曲面忽略实际的佩戴干涉问题，比如屏体和面部的间隙留太小，戴眼镜就用不了，或者头箍的调节范围做太窄，头围大的人戴不上，还有的转轴阻尼没做结构预留，实际生产出来要么转不动要么太松，这些细节在建模的时候都要结合人体尺寸数据和实际使用场景反复调整，不能只看着外观好看就定稿。
