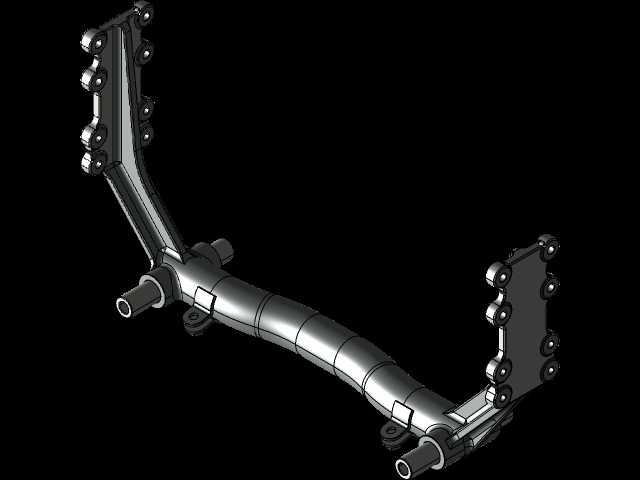

拉达2121前悬架横向承载横梁结构

　　该部件为硬派越野车型前悬架系统的核心横向承载构件，主要承担前桥两侧悬架的载荷传递、横向稳定支撑以及底盘安装基准的作用，在非承载式车身的越野车型底盘布局中，这类横梁直接决定了前悬架的整体刚度与越野工况下的抗扭表现。从实际装车场景来看，该横梁安装于前舱下部、两侧前悬架上摆臂/减振器总成的连接位之间，两端的多组安装孔位分别对应车身纵梁的连接点、横向稳定杆的固定支座以及转向机构的避让空间，中间的管状主体采用变径弯折设计，既可以避让前桥传动轴的运动包络，也能在车轮受到侧向冲击时将载荷均匀分散到两侧车身纵梁，避免局部应力集中导致的构件变形。

　　设计过程中首先要明确的是安装边界约束：两端连接法兰的孔位坐标完全匹配VAZ2121车型原厂纵梁的安装点位，法兰面的平面度公差控制在0.1mm以内，保证装配后横梁与纵梁的贴合度，避免长期越野颠簸出现连接螺栓松动的问题。横梁主体采用分段式变截面管状结构，靠近两端连接法兰的位置管径更大、管壁更厚，对应悬架载荷输入的核心受力区，中间段根据传动轴运动包络做了适配性的弯折，管壁厚度根据CAE应力分析结果做梯度调整，在保证整体抗扭刚度达到3200N·m/deg的前提下，尽可能降低构件自身重量，减少前桥的簧下质量连带影响。

　　从功能特性上看，该横梁除了基础的承载连接作用外，还集成了前横向稳定杆的安装支座、制动管路的固定卡扣位，部分安装孔位还兼容前防护杠的下固定点，不需要额外在底盘上焊接附属支架，减少了底盘的额外加工工序。在实际越野工况下，当单侧车轮受到路面凸起的冲击时，横梁可以将单侧的垂直载荷部分传递到另一侧悬架，配合横向稳定杆减少车身的侧倾幅度，在侧向过弯或者侧坡行驶时，横梁的横向刚度可以抵抗两侧悬架的反向拉扯力，避免前桥出现整体位移影响转向精度。

　　建模过程中需要重点关注的是弯折段的曲率过渡，所有弯折位置都采用大圆角过渡，避免弯折处出现应力集中，两端的连接法兰与管状主体的焊接位做了凸台结构设计，增加焊接接触面积，提升焊接后的连接强度，法兰上的每个安装孔都做了沉头处理，保证螺栓安装后头部不突出法兰平面，避免与周边的悬架运动部件发生干涉。另外横梁下部预留的传感器安装位，适配车型原厂的轮速传感器线束固定，不需要额外调整线束走向，完全适配原厂车型的装配流程。

　　在维修替换场景中，该横梁的尺寸精度直接影响前束、车轮外倾角等四轮定位参数，所以建模时所有安装孔的相对位置公差严格控制在±0.05mm以内，两端法兰的平行度、同轴度都按照原厂配件的公差要求设定，替换后不需要额外做孔位扩孔或者垫片调整，就能直接适配装车，保证四轮定位参数在原厂设计范围内。针对越野改装场景，该横梁的主体管段预留了通用的附件安装螺纹孔，可以兼容改装的底盘护板、前差速器防护板的安装，不需要在横梁上额外钻孔破坏结构强度。
