185毫米规格自行车碟刹制动转子设计

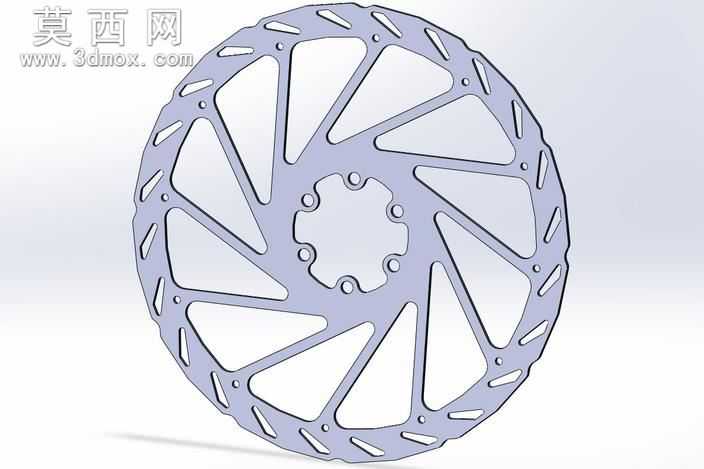

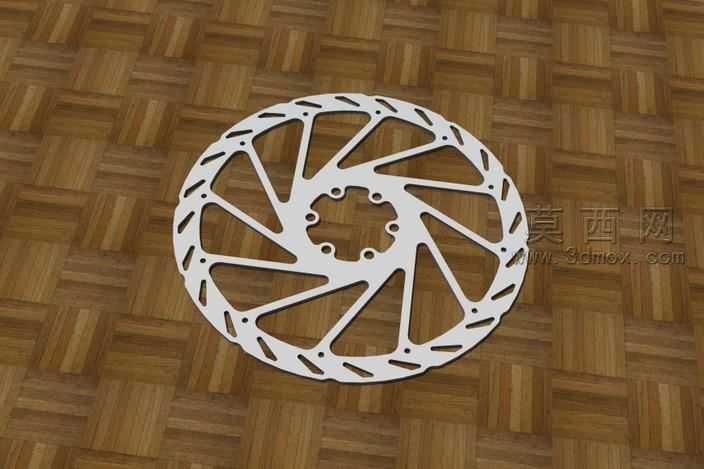

本作品为185毫米规格的自行车碟刹制动转子三维模型，建模阶段以真实市售量产刹车盘的实测尺寸为基准，在SolidWorks软件中完成全参数化建模，首先绘制转子中心的花键安装基准轮廓，精准匹配自行车花鼓的安装定位尺寸，预留6个均匀分布的螺栓安装沉孔，保证安装时的同轴度与连接稳定性。随后向外延伸构建环形盘体基础轮廓，按照散热与减重平衡的设计逻辑，在盘体上均匀排布14组放射状的镂空散热槽，每组散热槽边缘做0.5毫米的圆角过渡处理，既避免激光切割加工时出现应力集中缺口，也能在制动过程中引导空气流经盘体表面，快速带走摩擦产生的热量，降低长距离制动时的热衰减风险。盘体外缘设计有连续的波浪形切削轮廓，边缘同样做倒角处理，去除锐边避免安装维护时划伤操作人员，同时可以在制动时轻微刮蹭来令片表面，去除来令片上积累的磨屑，维持稳定的摩擦系数。材质设定阶段，将转子主体材质指定为2毫米厚度的耐热钢，渲染时赋予哑光银灰色金属材质，还原真实不锈钢刹车盘的金属质感，安装孔位做略微加深的材质色差处理，突出安装定位的结构特征。模型整体做了对称约束校验，保证盘体旋转时的动平衡性能，避免装车后出现刹车抖动的问题，所有结构尺寸均适配常规山地自行车的碟刹安装规格，可直接导出为激光切割加工所需的图纸文件，也可用于自行车制动系统的装配模拟、教学演示场景，完整还原了量产刹车盘从结构设计到加工适配的全流程逻辑，兼顾了结构强度、散热性能、加工可行性三方面的设计需求。
