203毫米规格自行车碟刹刹车盘转子设计

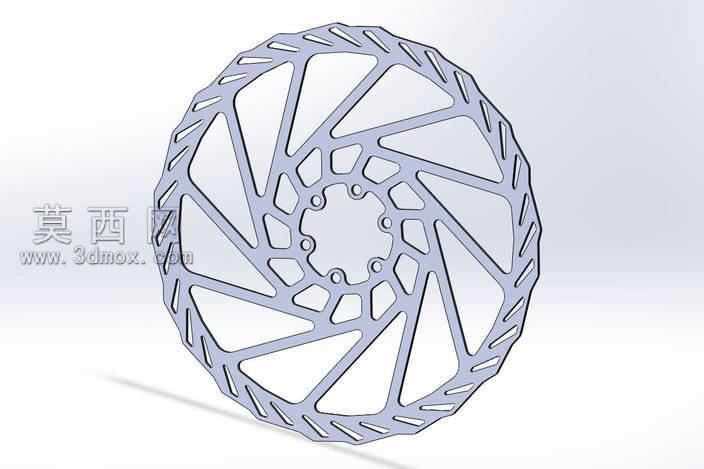

本作品为203毫米规格自行车碟刹刹车盘转子的三维建模成果，建模过程以真实量产自行车刹车盘的实体结构为逆向参考基准，首先通过测绘提取刹车盘的外轮廓多边折线造型、中心安装花键的齿形参数、盘面镂空的几何排布规律，在三维建模软件中先绘制中心安装基准面，确定六个安装定位孔的相对位置与孔径尺寸，保证与自行车花鼓的安装匹配精度。建模时优先采用草图驱动的特征建模方式，先绘制刹车盘的整体外轮廓草图，通过拉伸凸台命令生成2毫米厚度的基体，对应实物采用2毫米钢板激光切割的加工工艺特性，保证模型的厚度参数与实际加工用料完全一致。盘面的镂空结构采用阵列结合草图裁剪的方式完成，从中心向外辐射的主支撑筋条采用变宽度流线造型，既保证刹车盘旋转过程中的动平衡性能，又能在制动过程中引导空气流通，加快制动产生的热量散发，避免长时间制动导致的盘体热衰减。盘体外缘的锯齿状散热开槽，建模时严格遵循实物的开槽角度与深度，该结构既可以在制动时刮除刹车片表面附着的泥沙碎屑，减少制动异响与刹车片异常磨损，又能进一步增加盘体的散热面积，提升连续制动的稳定性。中心安装区域的花键齿与定位凸台，建模时做了圆角过渡处理，对应实物冲压加工的工艺特性，避免应力集中导致的盘体开裂问题。材质渲染阶段，为模型赋予哑光不锈钢材质，模拟真实刹车盘经过激光切割后的金属质感，调整材质的粗糙度与反射参数，还原金属表面细微的加工纹理，渲染时添加柔和的环境光与定向投影，清晰展现盘体的镂空结构层次与筋条的厚度细节。整个模型的几何公差严格参考实物的加工精度，安装孔位的同轴度、盘体的平面度都做了参数化约束，既可以用于自行车制动系统的结构展示，也可作为激光切割加工的参考模型，所有曲面与实体特征均保持全参数可编辑状态，可根据不同的花鼓安装规格调整中心孔位与安装尺寸，适配不同车型的制动改装需求。
