165毫米规格自行车碟刹制动转子设计

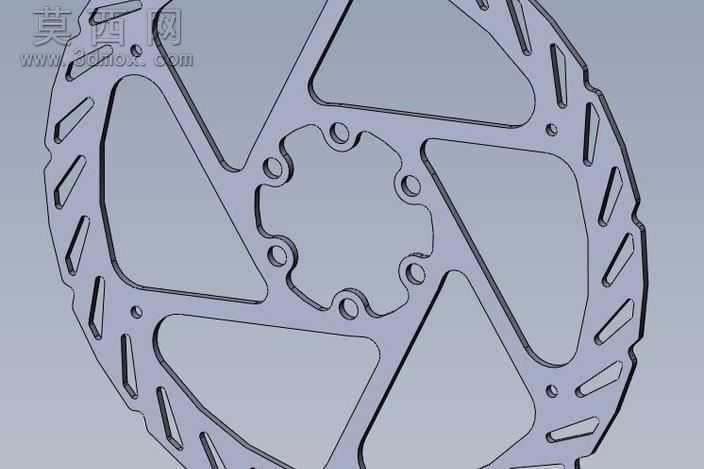

本款165毫米规格自行车碟刹制动转子的三维建模，以真实量产自行车制动盘的实测数据为核心依据，适配2毫米厚度建筑钢板激光切割的加工工艺特性，在建模阶段就充分兼顾了生产端的工艺落地性，避免了设计与加工环节的脱节问题。建模过程中首先完成中心花键安装位的参数化绘制，精准匹配自行车花鼓的六钉锁附规格，安装孔位的孔径、孔距公差严格参照行业通用标准，确保转子装车后可以与花鼓实现紧密贴合，不会出现安装错位、运转偏摆的问题。盘面的散热开槽结构采用对称式布局设计，每一条开槽的走向、长度、宽度都经过反复调整，既可以在制动过程中快速打散刹车片摩擦产生的热量，避免长时间制动出现热衰减导致制动力下降，又能够在雨天骑行时快速排走盘面的积水与泥沙，减少湿滑路况下的制动距离，同时开槽边缘的倒角结构经过优化，能够降低刹车片的异常磨损，延长整套制动系统的使用寿命。盘面的镂空减重区域采用多边形流线造型，在保证转子整体结构强度、满足制动刚性需求的前提下，尽可能去除了非受力区域的冗余材料，有效降低了转子自身重量，减少车轮转动惯量，提升骑行时的加速与减速响应速度。模型渲染阶段采用金属磨砂材质模拟真实不锈钢制动盘的表面质感，通过环境光的多角度打光，清晰呈现出盘面的结构层次与加工细节，不同结构区域的光影过渡自然，能够直观展现转子的设计细节。整体结构设计充分考虑了日常骑行的耐用性需求，盘面边缘做了钝化处理，避免安装与使用过程中出现锐边划伤的风险，中心安装区域做了局部加厚设计，提升锁附位置的结构强度，避免长期使用后出现安装孔变形的问题。整个建模过程严格遵循自行车制动部件的安全设计规范，所有结构参数都经过合理性校验，既可以作为自行车配件生产的设计参考，也能够用于制动系统的装配模拟、性能仿真测试，为碟刹制动系统的优化迭代提供精准的三维模型支撑。
