血浆分离用高分离度离心机碗结构设计

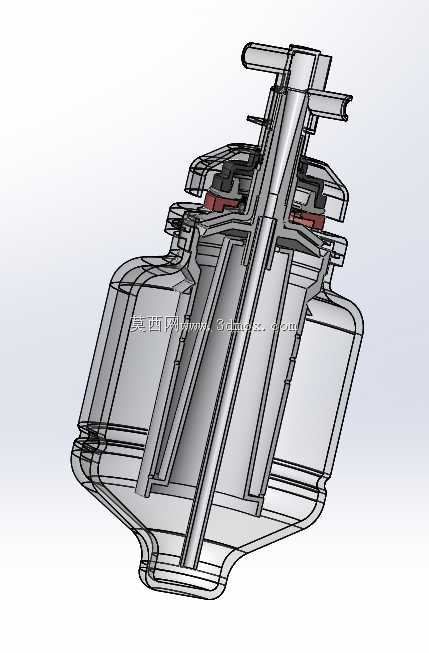

　　在血液制品制备、临床输血前处理的离心分离工序中，离心机碗是直接承载待分离血浆样本、完成组分分层的核心接触部件，其结构合理性直接决定血浆分离的纯度、分离效率以及样本残留率，是离心分离设备中与工艺适配性最强的定制化功能部件。这款离心机碗采用立式同轴腔体结构，整体为回转类对称构型，从结构布局来看，中心设置贯穿式的进料与导流通道，外层为环形分离容腔，上下端通过密封结构与离心机转子的驱动端、进出液管路完成对接，工作时随转子做高速回转运动，利用不同血液组分的密度差，在离心力场作用下实现血浆与血细胞的分层分离。从设计逻辑上，首先要满足高速回转工况下的动平衡要求，所有回转结构的壁厚差、同轴度公差都控制在极小范围内，

　　避免高速运转时产生振动影响设备寿命与分离效果；其次是流道的设计，中心进料通道的出口位置设置在分离腔体的中下部，待分离的全血从中心通道进入腔体后，不会直接冲击已经完成分层的组分，减少流场扰动，保证分层界面的稳定，而分离后的血浆通过上部的环形集液通道引出，重相的血细胞则留存于腔体下部的容腔中，完成单次分离流程。外形上整体呈上窄下宽的类锥形回转结构，下部的扩径容腔可以为高密度的血细胞提供足够的留存空间，同时锥形的内壁面可以在离心力作用下对分层后的组分形成导向作用，减少壁面残留。安装边界方面，上端的接口尺寸适配常规离心机转子的标准装夹位，中心管路接口与常用的血浆分离管路接头尺寸匹配，不需要额外定制转接件即可完成装机适配，

　　整体外部轮廓的最大回转半径满足台式高速离心机的转子腔容纳要求，不会出现运转时碰擦腔壁的问题。结构细节上，腔体内部设置有多层环形的阻尼筋条，这些筋条一方面可以增强腔体整体的结构刚度，降低高速回转时的腔体形变，另一方面可以在启动和停机的变速阶段，减少腔体内液体的紊流晃动，避免分层后的组分再次混合，提升分离过程的稳定性。密封结构采用嵌入式的密封槽设计，配合适配的密封件可以在高速回转状态下实现腔体的完全密封，避免样本泄漏造成的污染与样本损失，同时密封槽的位置避开了流道的核心区域，不会对液体流动造成额外的阻力。从实际使用场景来看，这款结构既适配单批次小量样本的临床快速分离需求，也可以适配连续式血浆分离设备的配套使用需求，

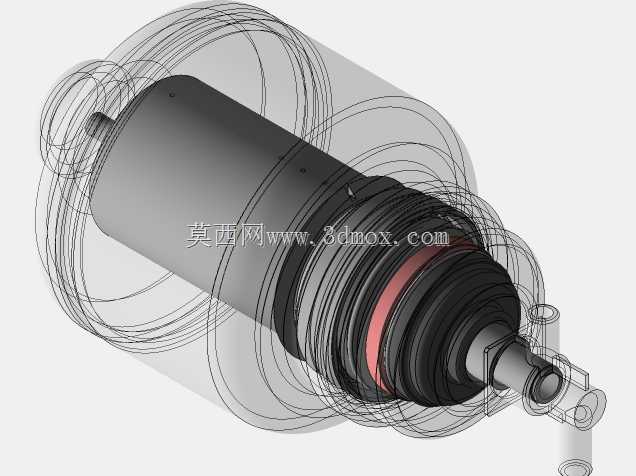

　　腔体的容积设计匹配常规单次分离的样本处理量，在额定转速下可以在较短时间内完成血浆的高纯度分离，减少样本处理的等待时间。在建模过程中，所有回转面都采用对称建模逻辑，先完成单侧截面的草图绘制，再通过回转特征生成主体结构，后续的筋条、接口、密封槽等特征都基于回转基准轴进行圆周阵列，保证所有结构的同轴度与位置度公差，同时在壁厚设计上，根据不同位置的受力情况做差异化处理，下部受离心力更大的区域适当增加壁厚，上部的集液区域在保证刚度的前提下适当减小壁厚，控制整体的重量，降低转子驱动的负载。进出液接口的位置做了防呆设计，不同功能的接口采用不同的外径尺寸，避免装机时接反管路造成的流程错误，接口的端面做了倒角导向，方便管路的快速插接装配。腔体的外表面做光滑过渡处理，没有突兀的凸起或者棱角，一方面减少高速回转时的风阻与风噪，另一方面也避免应力集中造成的结构失效，所有转角位置都设置了工艺圆角，既方便注塑或者机加工的成型，也减少清洁时的卫生死角，符合医疗接触部件的清洁要求。
