三目三联征集成式卡塞结构设计

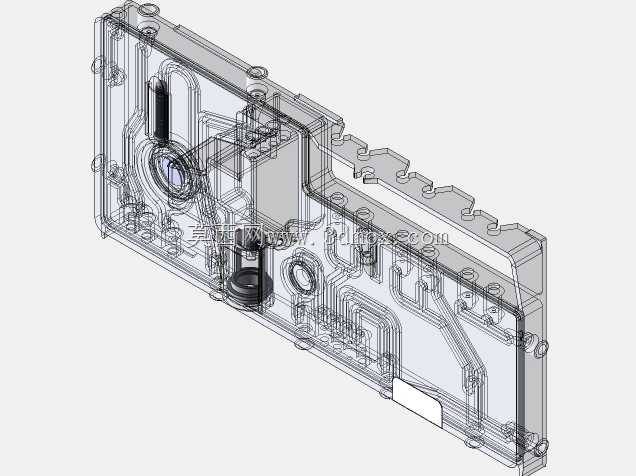

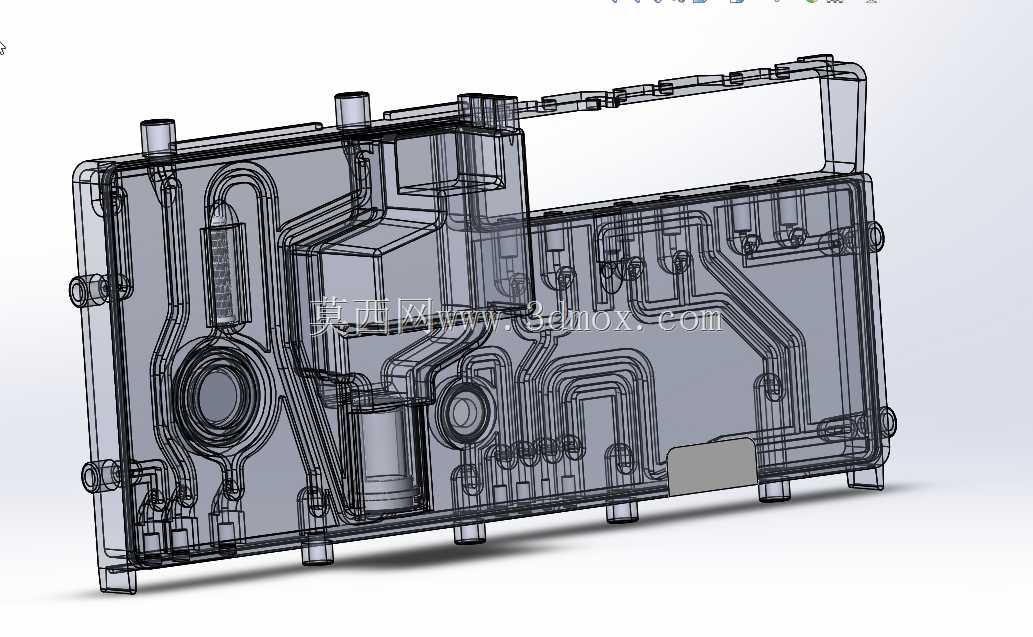

　　在临床检验、实验室流体分析类设备的管路集成单元中，这类卡塞结构承担着多通路流体导通、工位定位、检测组件承载的核心作用，区别于常规单通路管路接头，其集成了多组独立流道与检测工位适配结构，可同时满足三路并行的流体输送、参数检测需求，适配生化分析、免疫检测类设备中多联样本并行处理的工位布局，能大幅缩减设备内部管路排布空间，降低多接头分散布置带来的漏液、流道错位风险。从实际装配场景来看，该卡塞安装于设备检测仓的工位安装板上，安装边界需匹配检测仓内预留的120mm*80mm矩形安装区域，整体嵌入安装板的定位槽后，通过侧边的定位凸台与安装槽的限位面配合，限制X、Y方向的窜动，Z向通过上部的压块完成锁紧固定，无需额外设置复杂的紧固件，

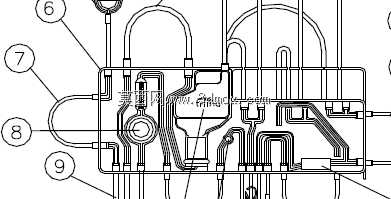

　　可实现快装快拆，适配设备日常维护中组件快速更换的需求。设计过程中优先考虑流道的布局合理性，内部弯折流道全部采用圆弧过渡，避免直角弯折造成的流体残留、气泡滞留问题，每一路流道的通径经过流体阻力校核，保证三路流体在相同输送压力下的流量偏差控制在5%以内，满足并行检测时的样本一致性要求。结构上标注的6、7、8、9等序号对应不同的功能接口，其中侧置的接口用于连接外部样本输送管路，下部伸出的接口对接检测仓内的反应池组件，中部预留的圆形安装位用于嵌入检测传感器，可直接对流经的流体进行参数采集，无需额外增设旁路检测结构，缩短了流体从输送到检测的路径长度，降低样本在管路中停留造成的交叉污染概率。外形设计上采用矩形主体框架结构，外部轮廓做了圆角处理，

　　避免装配过程中锐边划伤操作人员或相邻管路，框架内部的筋板结构既起到分隔流道的作用，也能提升整体结构强度，在1.2倍额定工作压力下不会出现形变开裂问题，适配常规检验设备0-0.3MPa的流体工作压力范围。实际选型应用时，需注意卡塞的接口尺寸要与对接的管路外径匹配，安装时要保证各接口的密封圈完全落入密封槽内，避免出现偏位造成的漏液问题，同时其安装位置要与上部的样本加注针工位对齐，保证加注针可顺利对准卡塞上的加注口完成样本加注，不会出现撞针问题。这类集成式卡塞替代了传统的多组分散接头+独立安装座的结构，将原本需要十几个零件组装的管路集成单元整合为单一组件，减少了装配工序，也降低了多个接头连接点的泄漏风险，在多通路并行检测类设备中有着很高的应用价值，设计时也充分考虑了加工工艺性，主体结构可通过精密机加工或者模具成型完成，流道内部的粗糙度控制在Ra1.6以下，减少流体挂壁残留，提升检测结果的准确性。
