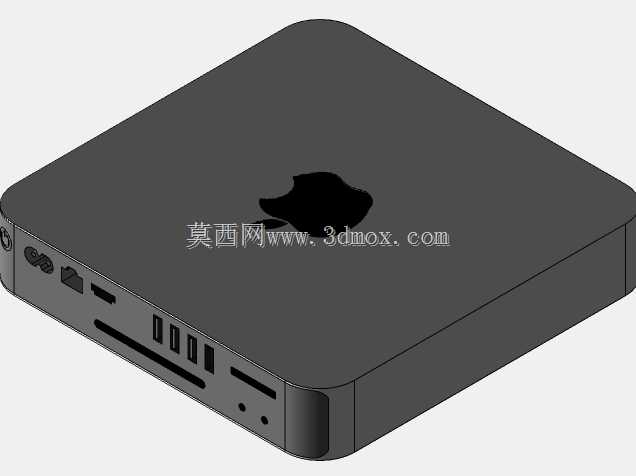

苹果Mac mini迷你主机结构三维建模

　　这款迷你主机的三维建模工作，最初是为了适配桌面办公场景的紧凑工位布局需求而开展的，在日常的结构设计项目中，经常会遇到客户提出在有限桌面空间内集成多套计算设备的需求，这类小体积主机的结构参考价值很高，尤其是在做嵌入式工位改造、桌面集成式工作台设计的时候，准确的主机外形和接口尺寸能避免后期安装时出现干涉问题。从实际使用场景来看，这类迷你主机常被用于桌面办公终端、工业控制现场的上位机、展厅多媒体播放终端、家庭影音中心主机等场景，不同场景下对安装方式的要求差异很大，有的是直接平放在桌面，有的是通过支架挂载在显示器背面，还有的是嵌入到控制台的预留仓位里，所以建模过程中对安装边界的还原度要求很高。建模时首先梳理了整机的外形轮廓，

　　整机采用圆角方正壳体设计，所有边角的圆弧过渡都做了精准还原，避免出现直角棱边的生硬感，壳体的分模线位置也按照实际产品的拼接缝隙做了刻画，上盖的品牌标识区域做了轻微的凹陷处理，还原实际产品的表面工艺细节。接口部分的建模是重点，机身侧面的所有接口都按照实际排布顺序做了等比例还原，从电源接口、网线接口、视频输出接口到USB接口、音频接口，每个接口的内凹深度、开口尺寸、相邻接口的间距都严格对照实物测量值设置，在做配套的桌面理线、支架设计时，这些尺寸能直接用来验证线材插拔的操作空间是否足够，不会出现接口被支架挡住、线材弯头无法插入的问题。底部的防滑脚垫位置也做了对应的结构刻画，脚垫的凸起高度直接决定了主机平放时底部的通风间隙，

　　在做散热风道仿真或者桌面集成开孔设计时，这个间隙尺寸是重要的参考参数，要是忽略这个高度，很容易出现主机底部进风空间不足导致的散热不良问题。设计思路上没有做多余的结构简化，哪怕是机身侧面的散热格栅细孔、指示灯的透光开孔都做了逐一还原，这些细节在做产品外观验证、配套外设适配的时候能提供更真实的参考效果，比如给这类主机设计防尘罩的时候，就能准确对应散热孔的位置预留通风区域，不会遮挡进风出风通道。整机的安装边界尺寸按照实物的最大外轮廓设置，包括接口突出的最大距离、脚垫的凸起高度都纳入了安装空间的计算范围，在做嵌入式安装仓位设计时，直接调用这个模型就能快速校验预留空间是否足够，不需要反复测量实物调整尺寸，能大幅提升结构设计的效率。

　　从结构特性来看，这款主机采用一体化铝合金壳体的设计思路，建模时也还原了壳体的壁厚参数，在做同类紧凑型电子设备的结构设计时，这种壳体的加强筋布局、接口处的局部补强结构都有很高的参考价值，能帮助设计人员在有限的内部空间里平衡结构强度和散热性能。另外在建模过程中，特意区分了不同部件的材质外观属性，金属壳体的哑光质感、接口内部的塑料材质、脚垫的橡胶质感都做了区分，在做方案演示的时候能更直观地呈现产品的实际视觉效果，不需要额外做过多的后期材质调整。对于做桌面集成系统、工业控制工位设计的从业者来说，这个模型可以直接导入到装配场景中，配合显示器、键盘、支架等周边设备做整体布局校验，提前排查空间干涉、操作距离不合理等问题，减少后期实物安装时的调整工作量。
