不锈钢叶轮西罗科离心通风机结构

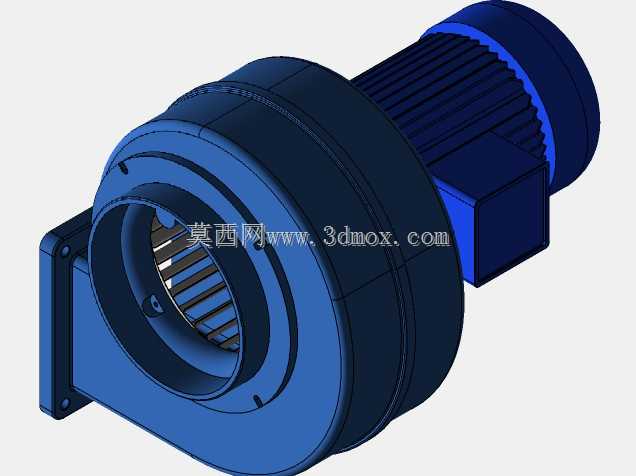

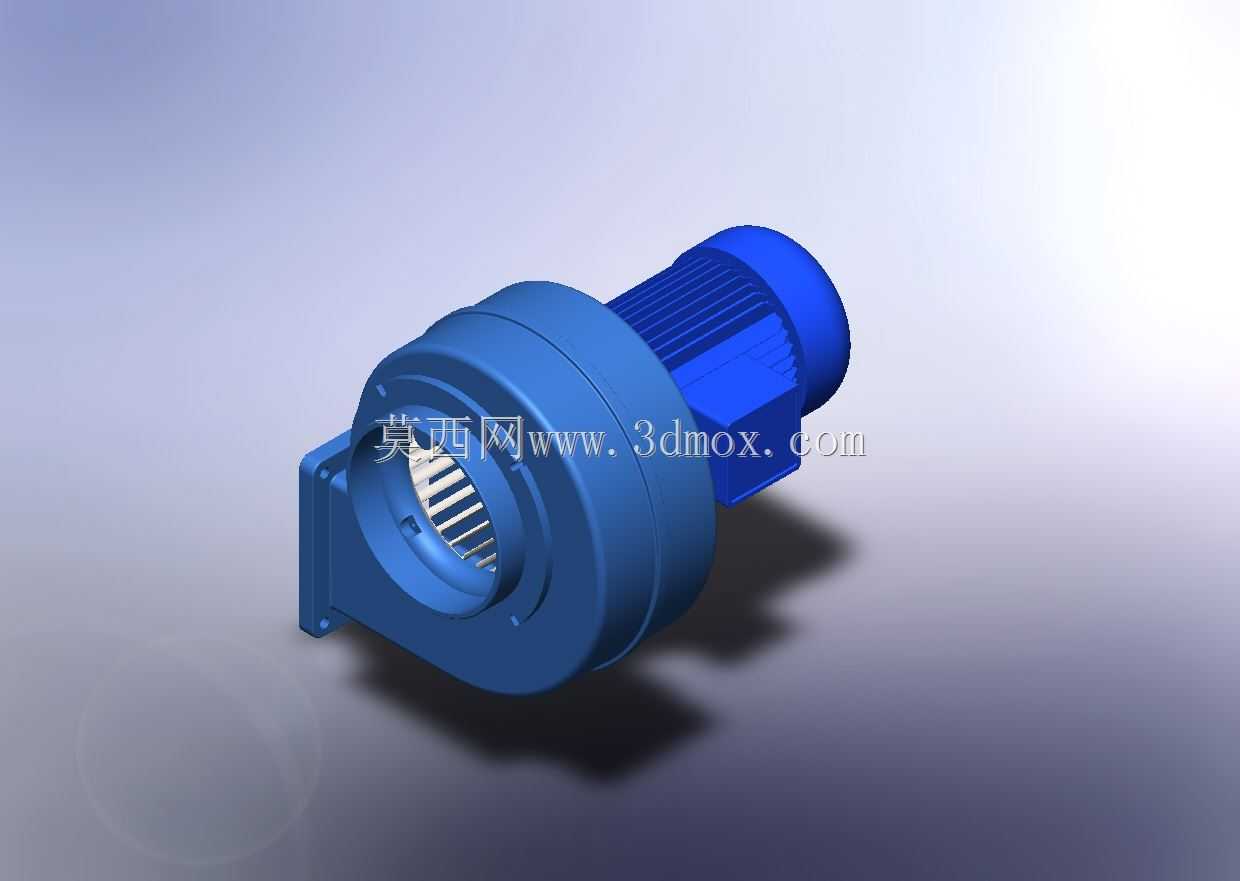

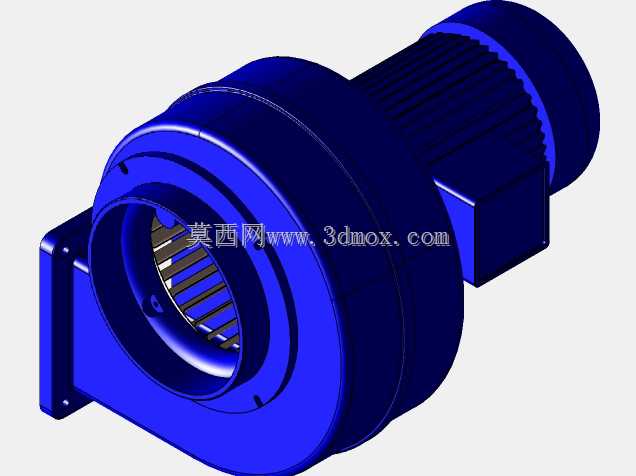

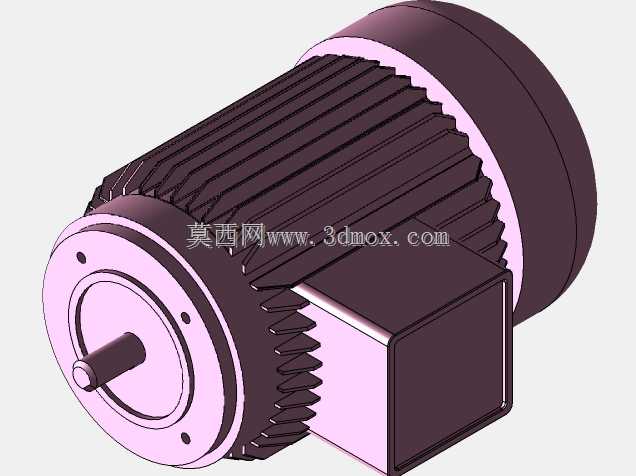

　　这款西罗科型通风机采用离心式结构设计，核心叶轮采用不锈钢材质加工，适配多类需要稳定风压输送的工业与商用场景，常见于小型设备散热、工位局部送风、管道增压排风、小型烘房气流循环等工况，也可配套在食品加工、电子制造类生产线的局部通风工位，适配对叶轮耐锈蚀有基础要求的使用环境。从结构布局来看，驱动电机与风轮采用直联式装配，省去了皮带传动或联轴器传动的额外结构，整体轴向尺寸更紧凑，安装时不需要预留额外的传动部件维护空间，适合安装空间局促的设备内置场景。风壳采用蜗壳式流道设计，进风口为轴向直入结构，出风口采用法兰式安装边，可直接对接方形通风管道或设备送风接口，安装时可根据现场管路走向调整蜗壳的周向安装角度，适配不同方向的管路排布需求。

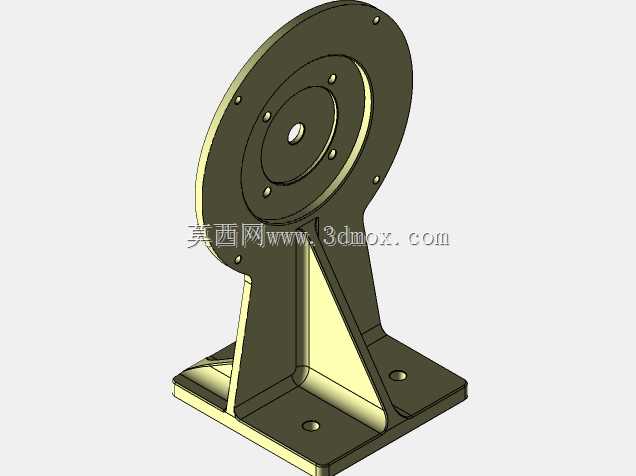

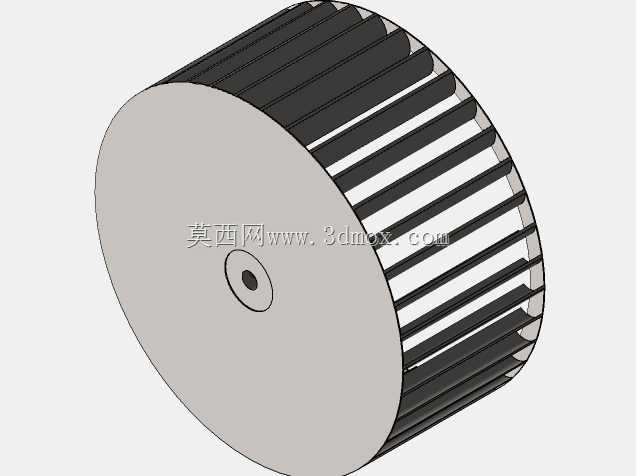

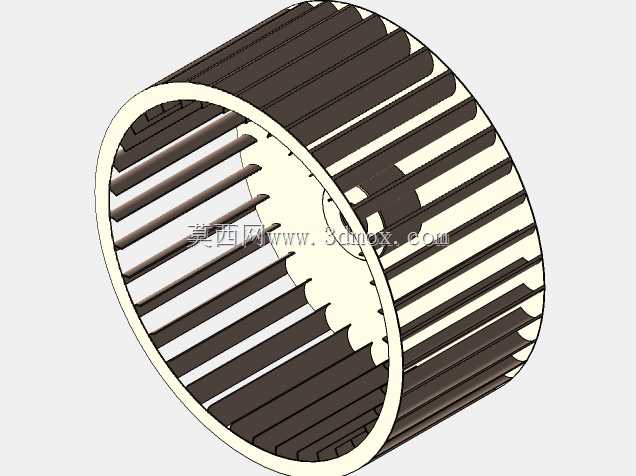

　　设计阶段优先考虑了运行稳定性，电机与风轮的同轴度通过一体加工的连接端盖保证，转子组件在装配前做动平衡校正，运行时的振动幅值控制在通用通风设备的允许范围内，不会对周边安装的精密部件产生额外振动干扰。叶轮采用多翼式前向叶片结构，相同转速下能输出比后向叶片更高的风压，适合需要克服一定管路阻力的送风场景，叶片与轮盘、轮盖的连接采用整体冲压铆接工艺，不锈钢材质的叶片在接触潮湿空气或轻度腐蚀性气体时，不会像普通冷轧钢板叶轮那样快速产生锈蚀脱落，延长了整机的维护周期。安装边界方面，整机底部带有一体成型的安装支脚，支脚上预留了螺栓固定孔，安装时可直接通过螺栓固定在设备机架或混凝土基础上，不需要额外制作安装支架；进风口端带有防护网安装位，

　　可根据使用需求加装防护网，避免大尺寸杂物被吸入风轮造成卡滞；电机的接线盒位于机壳上方，接线时不需要拆解风壳部分，现场电气接线操作更便捷。从实际使用的角度看，这类直联多翼离心风机的转速匹配常规四级异步电机的输出转速，运行噪音比高压离心风机更低，适合对噪音控制有一定要求的室内安装场景，风壳的板材厚度经过核算，在额定风压下不会产生明显的壳体共振变形，长期运行不会出现流道变形导致的性能衰减。设计建模过程中，蜗壳的型线采用对数螺旋线拟合，保证气流在壳体内的流动顺滑，减少局部涡流产生的气动损失，叶轮与进风口的间隙控制在合理范围内，既避免运行时叶轮与进风口产生刮擦，又尽可能减少间隙漏风导致的效率损失。电机的散热筋沿轴向排布，

　　运行时风轮产生的部分气流会掠过电机外壳，可辅助带走电机运行产生的热量，即使在连续运行的工况下，电机绕组温度也能维持在绝缘等级允许的范围内。出风口的法兰边采用翻边成型工艺，法兰平面度满足风管连接的密封要求，对接风管时不需要额外加调整垫片即可保证连接面的密封性，减少漏风损耗。
