四连杆结构下肢假肢适配设计

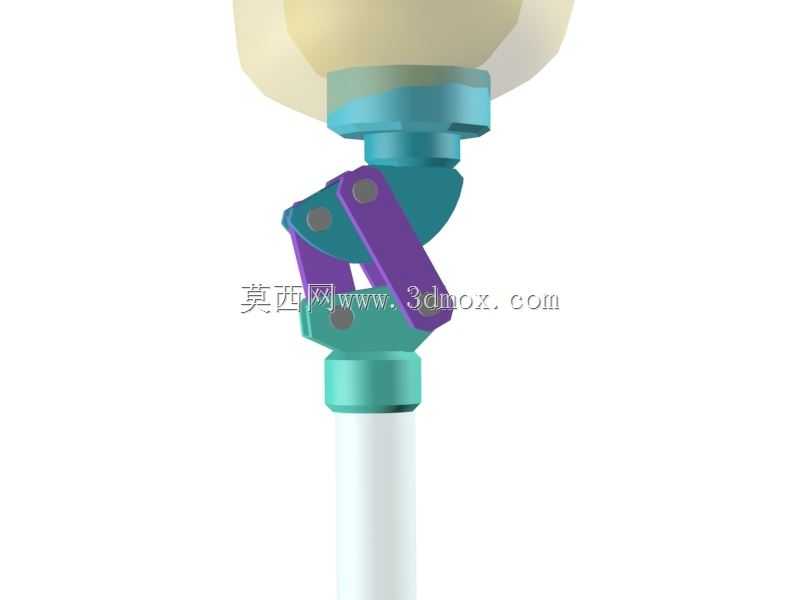

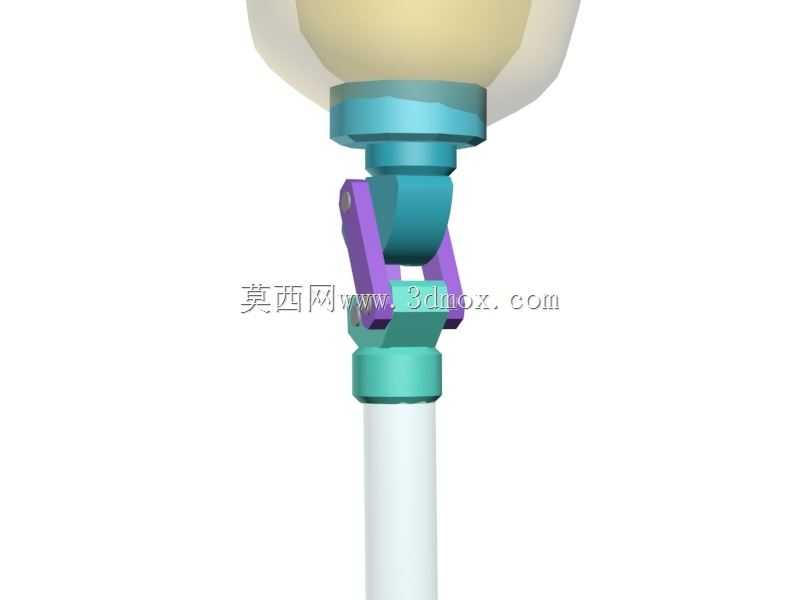

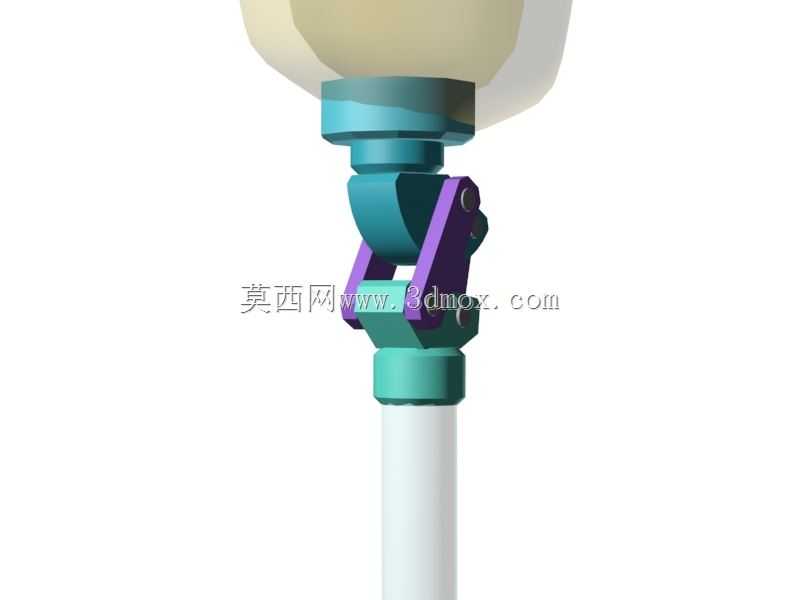

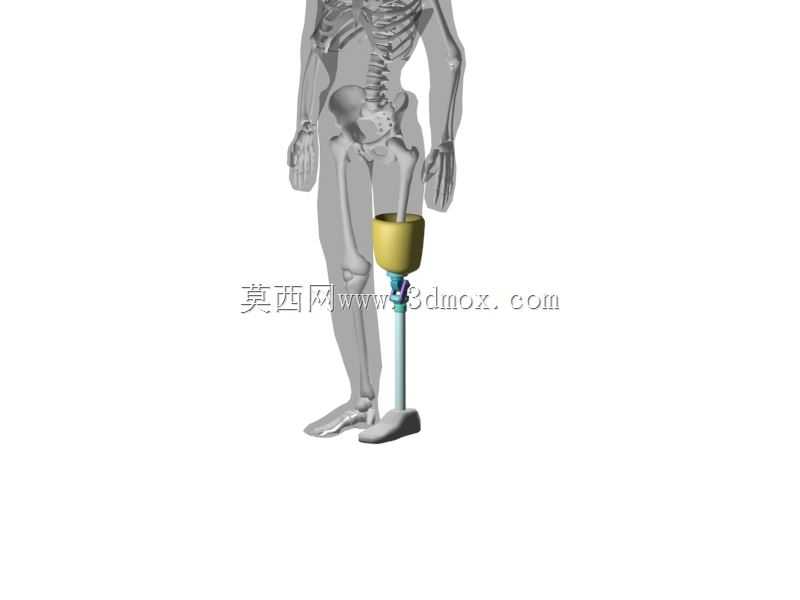

　　这款下肢假肢采用四杆双平面铰接结构作为核心运动单元，主要面向大腿截肢患者的日常行动适配场景，可覆盖平地行走、小角度坡道通行、坐姿屈膝等常规生活动作的运动需求。结构设计阶段优先考虑了人体下肢运动的仿生学轨迹匹配，将四连杆机构的瞬心轨迹调整至与健康人体膝关节瞬时转动中心的变化路径重合，避免行走过程中出现假肢侧步态突兀、支撑相不稳定的问题。接受腔采用贴合残肢端面的锥形承托结构，内腔预留了软性衬垫的安装空间，边缘做了圆弧过渡处理，减少长期佩戴对残肢软组织的压迫磨损，接受腔下端与四杆机构的上连接座采用锥面配合加侧向锁紧销的固定方式，既保证连接强度，也方便根据患者残肢长度差异调整整体安装高度。四杆机构的铰接轴全部采用耐磨衬套过盈配合装配，

　　轴端设置防尘密封挡圈，可阻挡日常使用中的粉尘、水汽进入铰接间隙，降低运动阻尼与磨损速率，机构的屈伸限位角度设置在0到90度区间，站立支撑相时四杆机构处于过死点锁止状态，无需额外手动锁止即可承载全身重量，避免行走支撑阶段出现膝关节打软、意外弯折的风险，当进入摆动相时，随着人体重心向前转移，四杆机构自动解锁，跟随健侧下肢的摆动节奏完成屈膝、伸膝动作。小腿支撑段采用轻量化高强度杆件设计，在保证轴向承载能力的前提下尽可能降低整体重量，减少患者行走过程中的能量消耗，下端的假脚组件采用弹性足跟结构，可在足跟触地阶段吸收地面冲击，同时在蹬离阶段提供适度的回弹力，优化步态的流畅度。安装边界方面，接受腔的适配尺寸可根据患者残肢围度进行个性化修型调整，

　　整体假肢的长度调节范围覆盖不同身高人群的下肢长度适配需求，四杆机构的侧向宽度控制在与健康小腿围度接近的尺寸范围内，避免行走过程中出现双腿剐蹭、裤管穿戴不服帖的问题。结构运动过程中不存在突兀的棱角外凸，所有铰接位置都做了圆滑包覆处理，既提升外观的整体性，也避免运动过程中夹扯衣物、磕碰周边物体。在康复适配场景中，这款结构可根据患者的体重、行走习惯调整铰接位置的阻尼参数，匹配不同行动能力患者的使用需求，相比传统单轴膝关节假肢，四连杆结构的运动轨迹更贴近真实人体关节，能有效降低患者长期佩戴后的腰部代偿劳损，提升行走过程中的平衡稳定性，减少摔倒风险。设计过程中针对不同体重档位的承载需求做了结构强度校核，关键受力杆件的安全系数满足日常行动的冲击载荷要求，可适配多数成年患者的日常使用载荷工况，不需要频繁维护铰接部位，仅需定期检查锁紧销的紧固状态即可保证使用可靠性。
