组合式铰接连接结构件三维设计

　　这类组合式铰接连接结构件，常应用在需要实现小角度往复摆动、同时具备快拆锁紧需求的工业设备场景中，比如轻工生产线的翻转定位工位、小型工装夹具的活动铰接端、检测设备的角度调节支撑部位，都能见到同类型结构的实际应用。从实际使用逻辑来看，该构件承担两个核心功能：一是作为两个相对运动部件的铰接支点，承载径向与轴向的复合载荷，保证摆动过程无卡滞、无多余窜动；二是通过分体式的锁紧结构，实现铰接角度的快速固定与释放，无需额外拆卸销轴就能完成工位调整，大幅缩短设备换型调试的辅助时间。

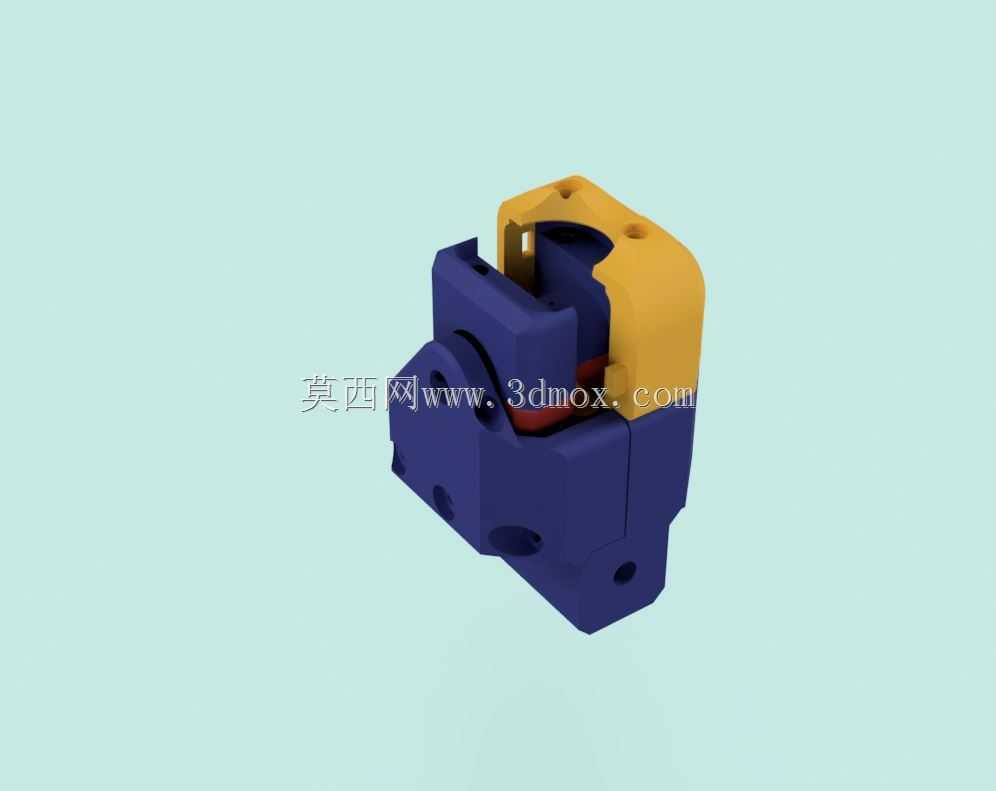

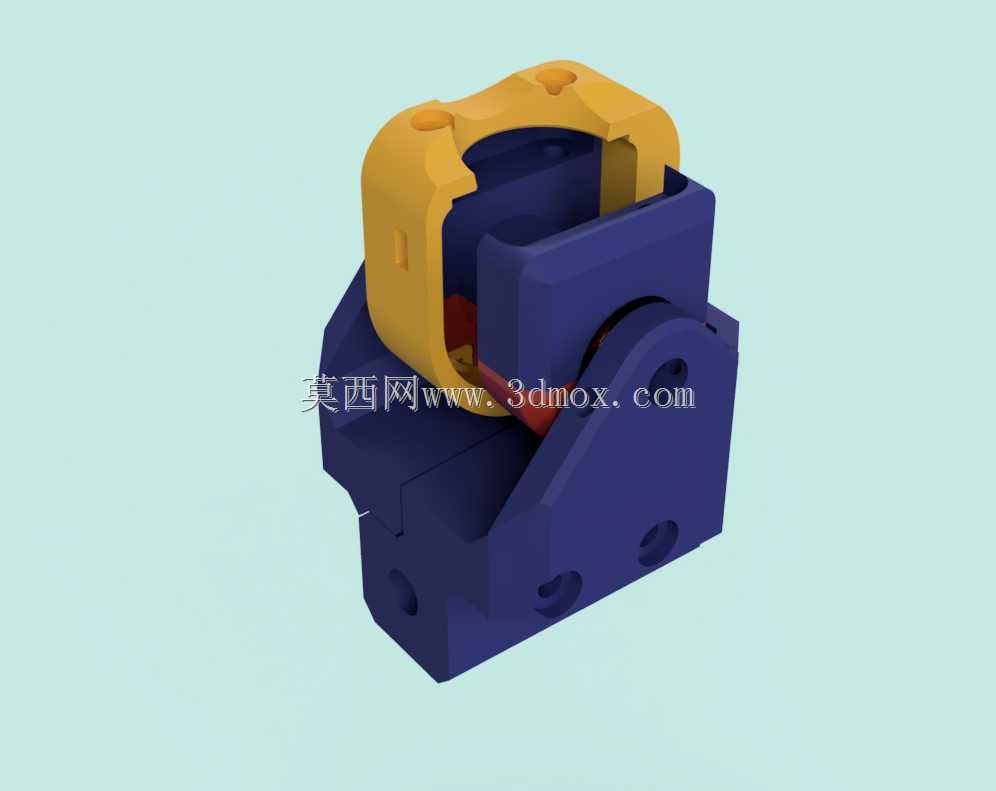

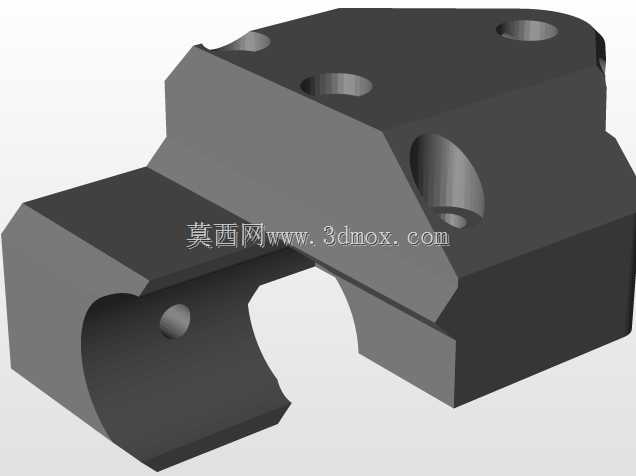

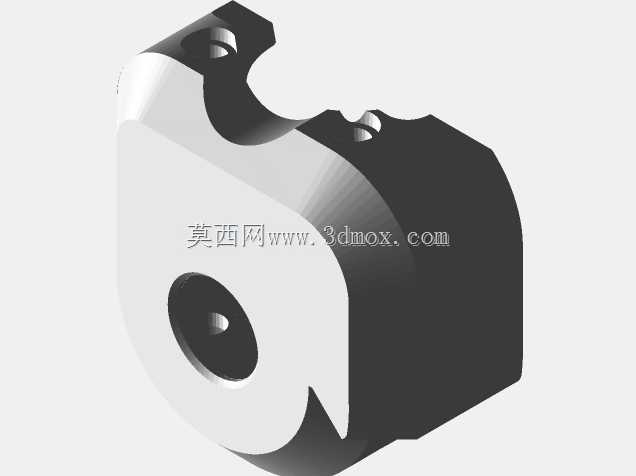

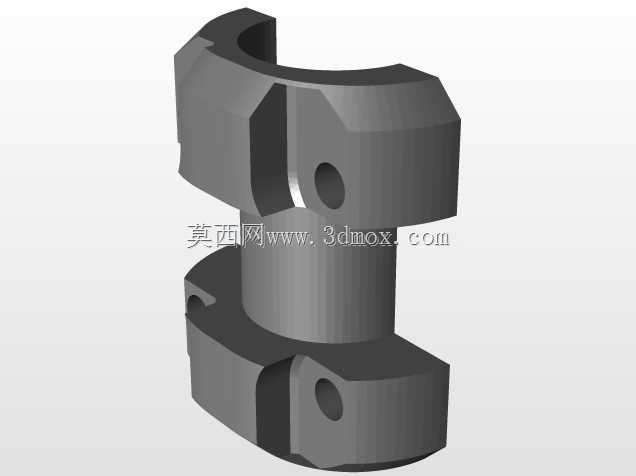

　　从结构设计思路上拆解，该构件采用上下分体的基座主体搭配顶部压合锁紧块的组合形式，基座主体为深蓝色高强度工程塑料或压铸铝合金材质，预留了多个沉头安装孔，可直接通过螺栓固定在设备安装基板上，安装孔的位置公差控制在±0.02mm范围内，能保证铰接支点与设备基准面的位置精度。基座中部开设的半圆弧铰接槽，表面做了减摩处理，粗糙度控制在Ra1.6，与配套的铰接轴配合间隙控制在0.01-0.03mm之间，既保证转动灵活，又避免间隙过大带来的摆动误差。顶部的黄色锁紧块通过侧边的卡扣结构与基座连接，锁紧块内侧同样设置了与铰接槽匹配的圆弧面，当锁紧块下压到位时，两个圆弧面完全包覆铰接轴，通过接触面的静摩擦力实现铰接位置的锁止，锁紧块上预留的两个安装孔可加装锁紧螺钉，根据实际载荷需求调整锁紧力大小，避免重载情况下出现锁止失效。

　　在安装边界尺寸上，该构件整体轮廓尺寸控制在紧凑范围内，基座底部的安装面为平面，无突出结构，可直接贴平安装在厚度不小于5mm的安装板上，安装孔的中心距按照通用工装的安装模数设计，可兼容多数现有小型设备的安装孔位，无需额外重新加工安装基板。构件的摆动中心高度经过优化设计，在保证铰接轴强度的前提下尽可能降低重心，减少摆动过程中的倾覆力矩，提升整体结构的稳定性。铰接槽的直径适配常用的标准圆轴规格，用户可根据自身设备的载荷需求选配不同材质的铰接轴，无需对构件主体做二次修改。

　　从实际装配的角度考虑，该结构的分体式设计大幅降低了装配难度，传统一体式铰接支座需要从轴的端部穿装，当铰接轴两端都已固定其他部件时，装配和维护都需要拆解周边部件，而该结构可在铰接轴已经安装到位的情况下，直接扣合基座与锁紧块完成安装，后期维护更换时也无需拆解周边关联部件，能有效降低设备的维护成本。结构上预留的多个减重孔，在不影响构件整体强度的前提下减少了材料用量，同时也可作为走线孔位，方便设备内部的线缆从构件内部穿过，优化设备的布线整洁度。构件的边角位置都做了R2以上的圆角处理，避免装配过程中锐边划伤操作人员，也能减少应力集中，提升构件的抗疲劳寿命。在载荷适配方面，该结构可承受最大150N的径向载荷，满足多数小型轻工设备、检测工装、实验装置的铰接部位使用需求，若应用在载荷更大的场景，可通过更换金属材质的基座与锁紧块提升承载能力，整体结构的设计逻辑无需改动，具备较强的衍生适配性。
