多槽辐板式传动滑轮三维结构设计

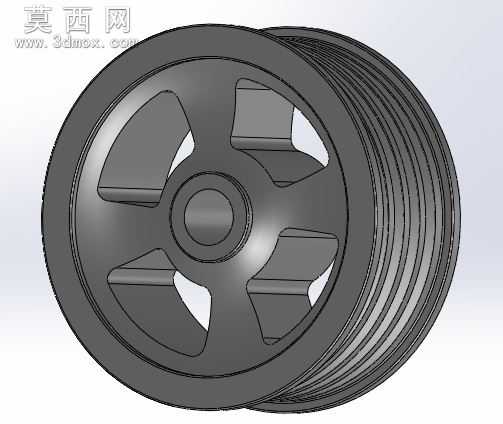

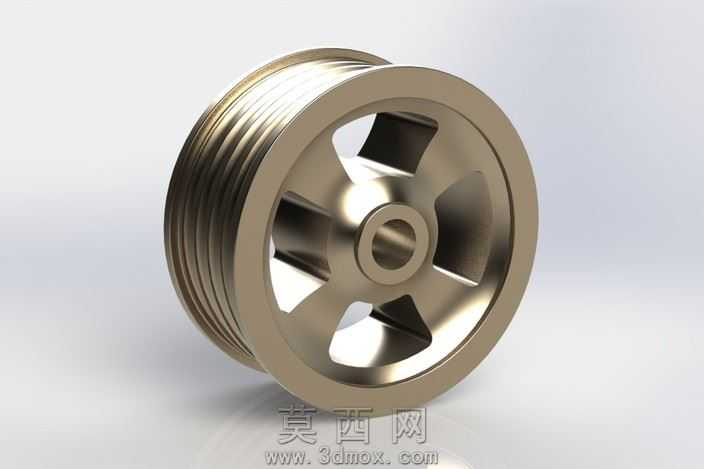

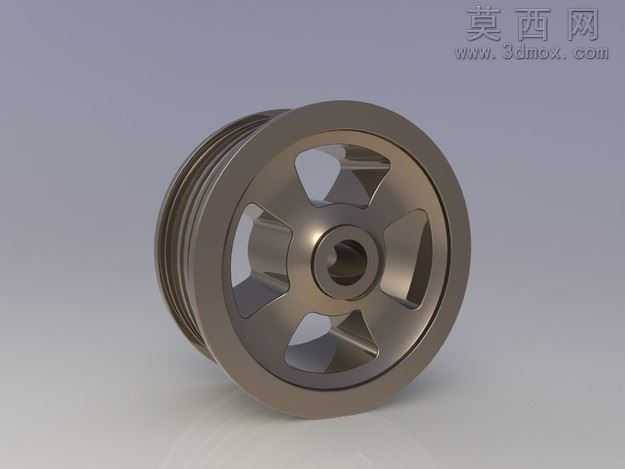

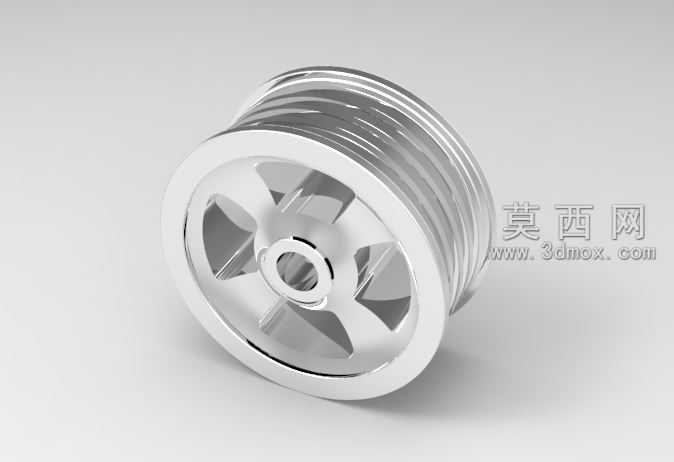

本作品为多槽辐板式传动滑轮，采用SolidWorks完成全参数化三维建模，建模过程遵循机械设计规范，先以旋转凸台命令构建滑轮的基础回转基体，确定轮缘、轮毂的核心径向与轴向尺寸，再通过拉伸切除命令加工出五处均匀分布的辐板镂空结构，每处镂空的轮廓经过圆角过渡处理，避免应力集中问题，同时有效降低滑轮整体自重，减少转动惯量。轮缘部分通过多道环形切除命令加工出等间距的多道绳槽，绳槽的截面弧度、槽深、槽间距均参照通用起重与传动绳索的尺寸标准设计，保证绳索与轮槽的贴合度，减少传动过程中的绳索磨损与滑脱风险。轮毂中心设计有同轴的安装轴孔，轴孔与轮缘之间通过加厚的辐板连接，辐板与轮毂、轮缘的衔接处均做了平滑过渡处理，优化受力传递路径。模型渲染阶段采用哑光深灰金属材质，模拟铸铁滑轮的真实质感，通过环境光遮蔽效果凸显轮槽的层次结构与辐板的立体轮廓，各结构的倒角、圆角细节均完整还原，无建模破面、特征缺失问题。设计过程中兼顾了结构强度与轻量化需求，五辐镂空的布局既保证了辐板的抗弯抗扭强度，能够承受传动过程中的径向载荷与绳索张紧力，又减少了不必要的材料消耗，提升滑轮转动的灵活性。模型完成后经过干涉检查与结构验证，各特征尺寸比例协调，可直接用于传动机构的装配模拟、工程图导出以及后续的加工工艺参考，适配轻载传动、导向支撑等多种机械应用场景。
