汽车改装用多辐条轮毂三维结构设计

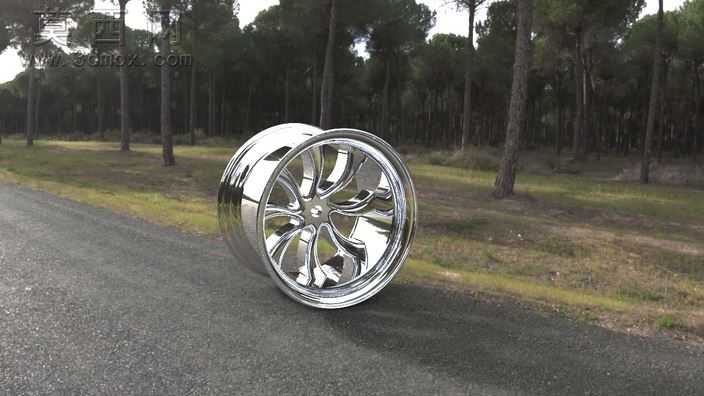

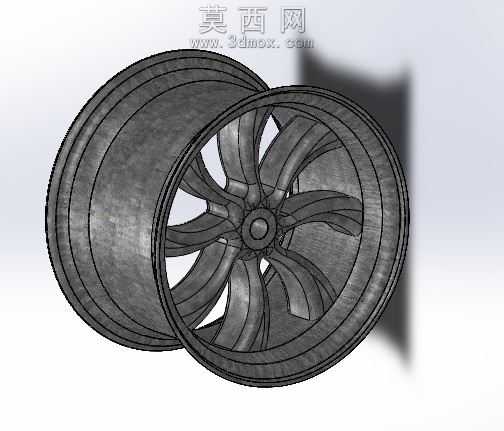

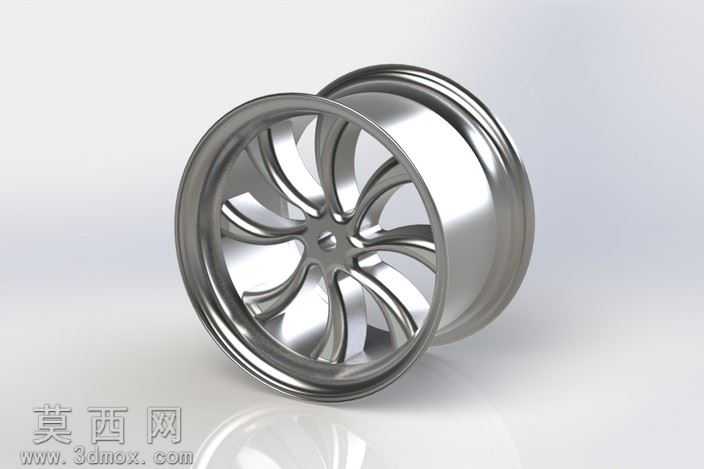

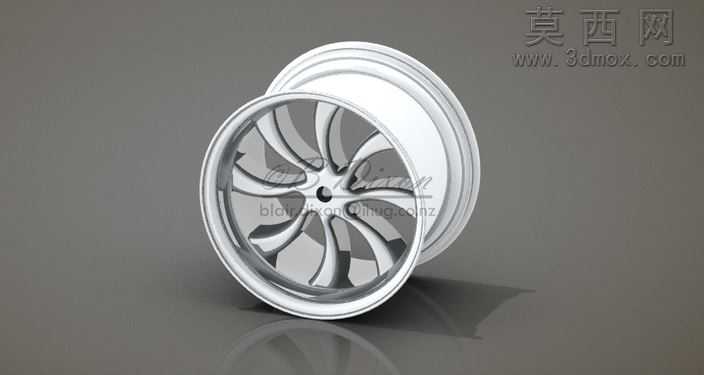

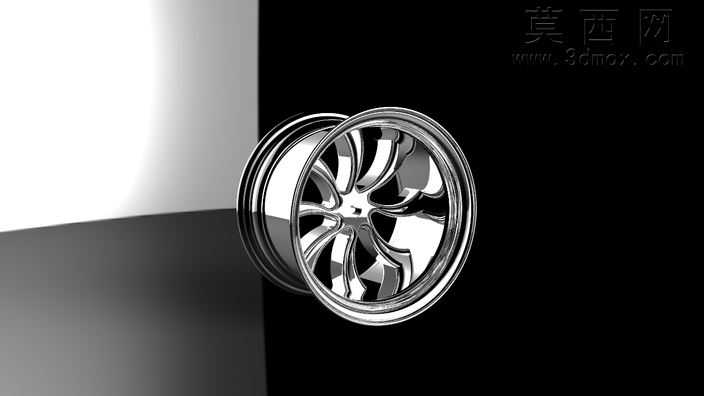

本作品为汽车改装类轮毂的三维参数化模型，建模阶段以SolidWorks为核心工具完成全流程结构搭建，首先通过草绘绘制轮毂的中心定位基准，确定安装孔位的分度圆直径、中心轴孔的配合尺寸，确保后续装配环节可与车辆法兰盘实现精准对位。建模过程中优先采用旋转凸台命令生成轮辋的基础筒体结构，精准还原轮辋的胎圈座凸缘、槽底过渡圆角的标准尺寸，保证轮胎安装时的贴合度与密封性；轮辐部分采用多组对称式曲面放样命令完成造型，每根辐条的扭转弧度、厚度渐变参数均经过反复调整，既兼顾视觉上的运动感与力量感，也通过对称式结构保证轮毂转动时的动平衡性能。模型完成基础实体搭建后，对辐条与轮辋的衔接处、辐条与中心安装盘的过渡位置做了精细化的圆角处理，消除应力集中的结构死角，提升零件的结构强度合理性。材质渲染阶段为模型赋予了哑光金属材质，模拟锻造铝合金的表面肌理，通过调整环境光的反射参数，还原金属材质在不同光照角度下的质感变化，同时对轮辋的边缘做了细微的磨损质感处理，让渲染效果更贴近真实装车后的视觉状态。结构设计上充分考虑改装轮毂的使用需求，在辐条之间预留了充足的刹车系统避让空间，可适配大尺寸刹车卡钳的安装需求，轮辋的宽度、偏距参数均参考主流改装车型的适配标准设定，中心安装盘位置预留了气门嘴的安装孔位，所有结构细节均符合汽车轮毂的实际生产与装配逻辑。整个建模过程严格遵循参数化设计原则，各部分尺寸均可通过参数面板快速调整，可快速衍生出不同尺寸、不同辐条数量的同系列轮毂方案，为后续的工程出图、仿真分析、3D打印样件验证提供了完整的三维模型基础，模型的曲面连续性达到G2级别，无破面、重叠面等几何错误，可直接导入各类CAE软件完成强度仿真、模态分析等后续工作。
