纸箱闭合用四杆联动执行机构设计

　　在电商仓储、快消品后段包装产线里，纸箱装填完成后的折盖闭合工序，长期存在人工作业强度大、折盖对位偏差率高、节拍匹配难的痛点，这套四杆联动的箱盖闭合执行机构，正是针对立式装填纸箱的上盖折合作业开发的纯机械执行单元，不需要复杂的电控逻辑就能完成稳定的箱盖压合动作。从实际产线适配场景来看，这套机构可以直接集成在现有滚筒输送线的封箱工位上方，不需要对原有输送架体做大规模改造，安装时只需要将底部基座通过螺栓固定在输送线两侧的安装横梁上，基座的安装孔位预留了横向调节余量，能够适配宽度在300mm到500mm区间的常规瓦楞纸箱，机构整体的竖向高度控制在650mm以内，不会和上方的输送线护罩、条码扫描架产生空间干涉。

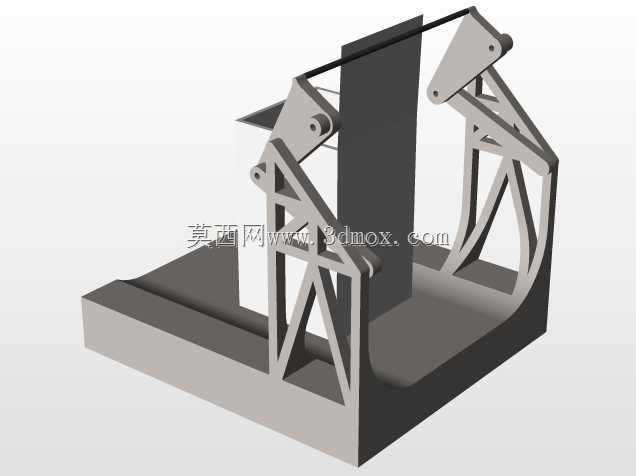

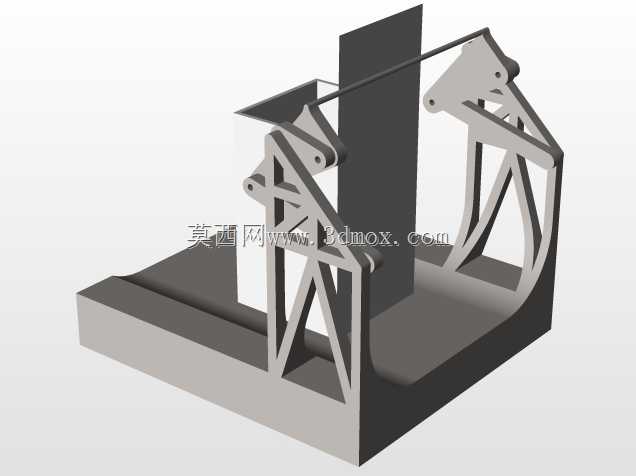

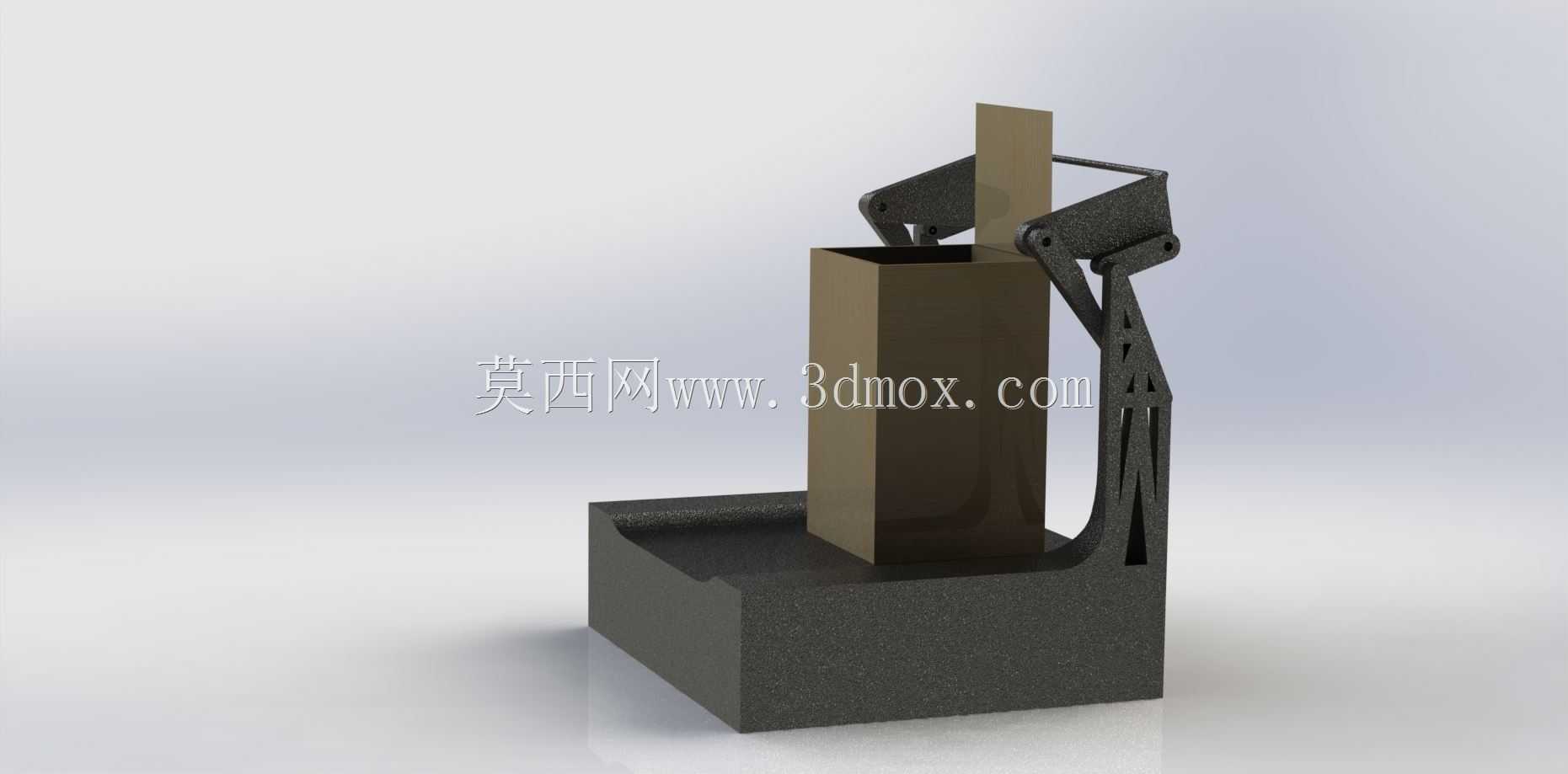

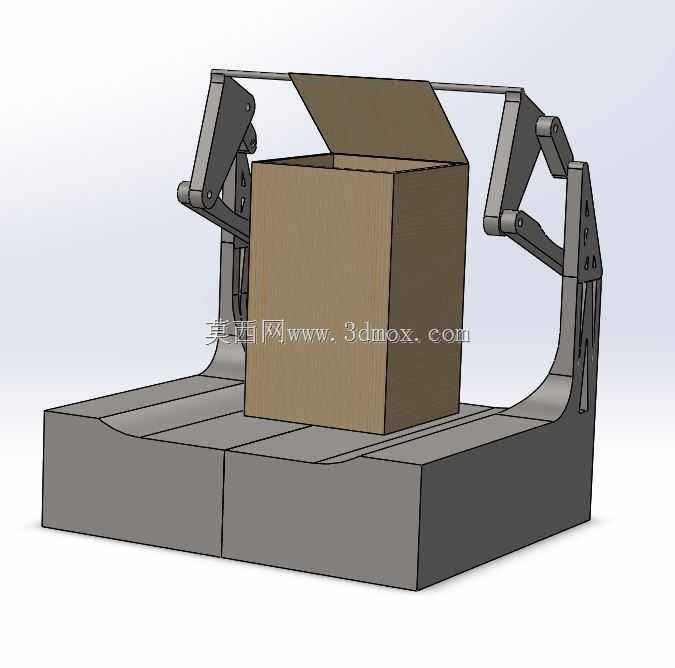

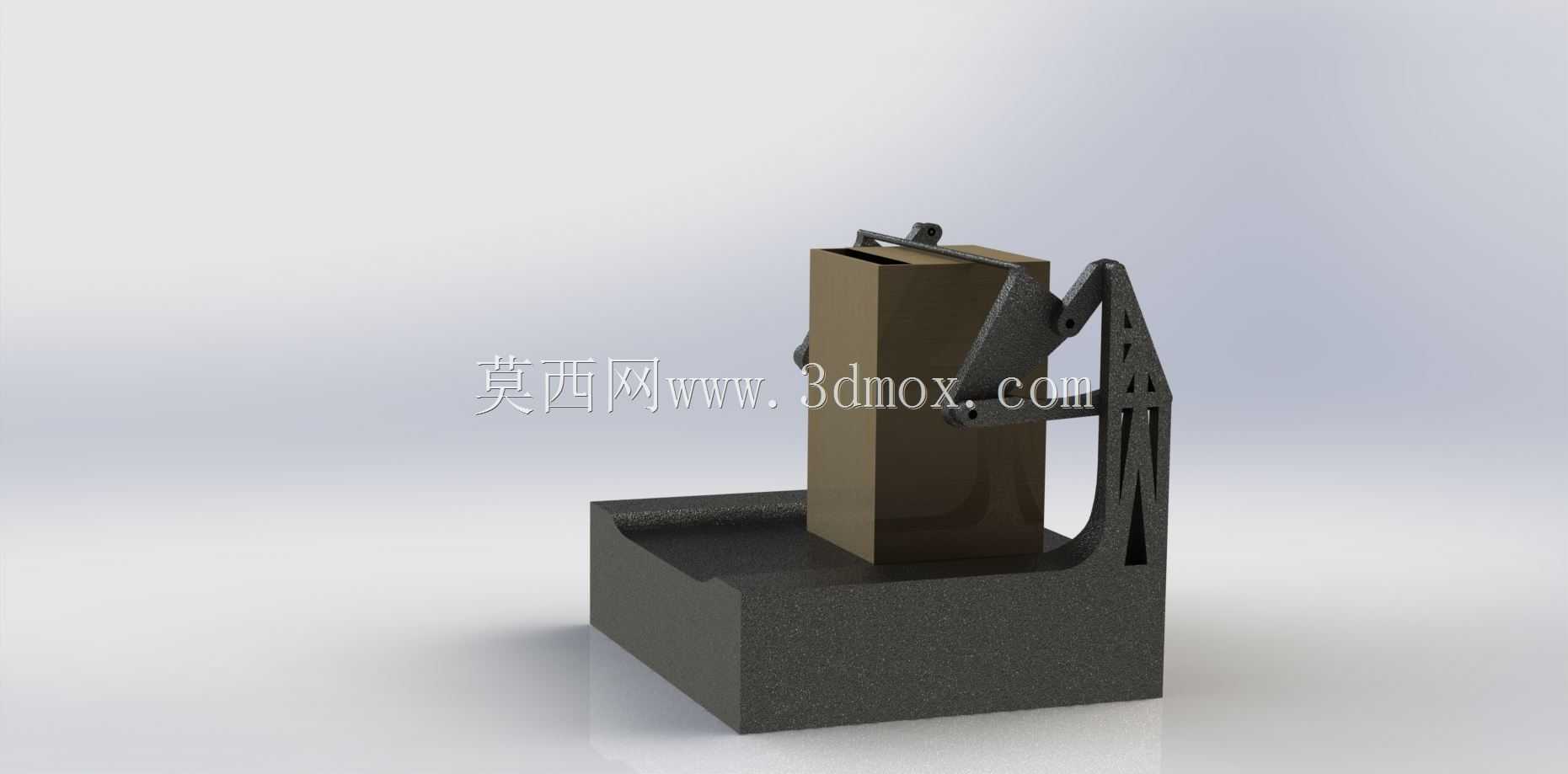

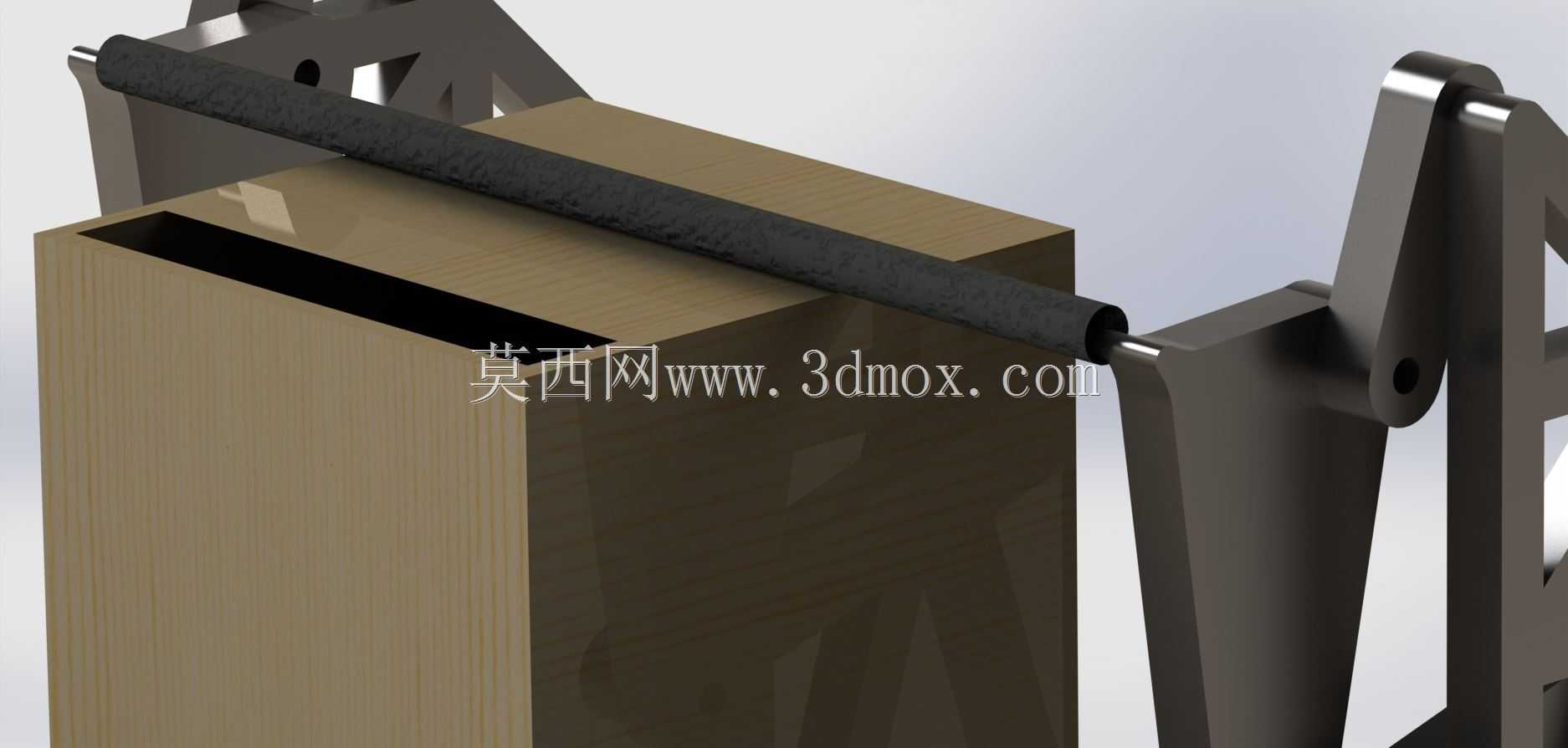

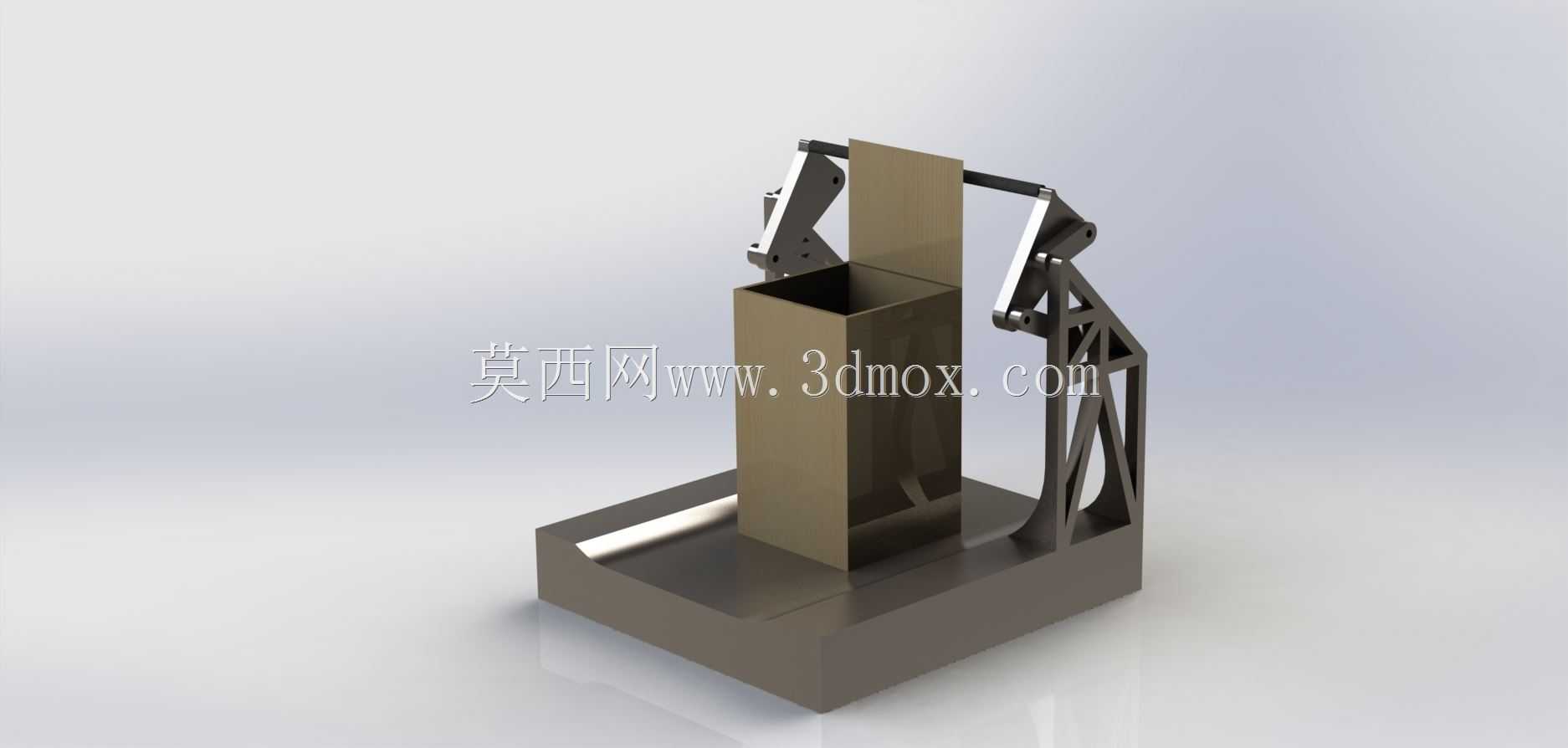

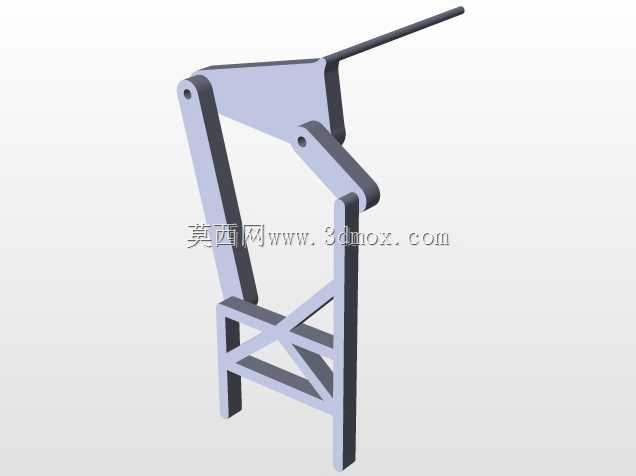

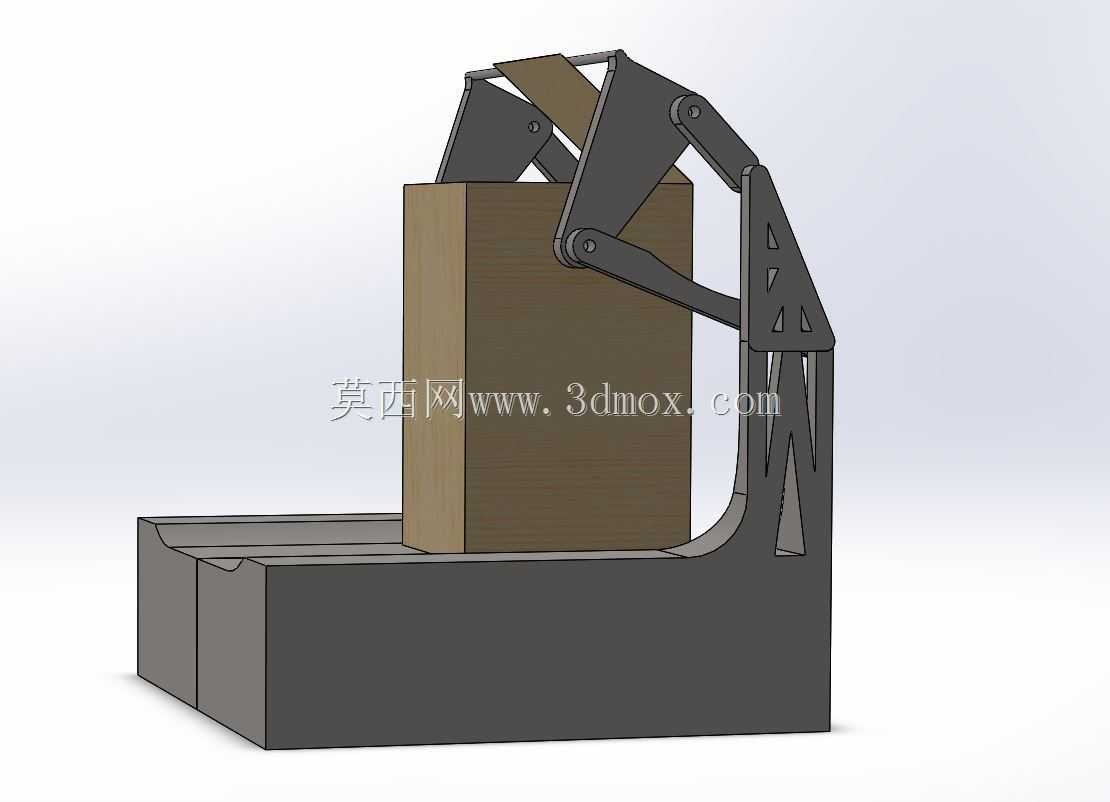

　　整套机构的核心传动逻辑采用平面四杆连杆结构，左右两侧对称布置的铰接摇臂作为动力输入端，只需要单路直线驱动力就可以带动两侧的折盖板同步向中线摆动，摆动行程经过精确计算，初始状态下折盖板处于向外张开的避让位，和输送过来的纸箱侧面保持120mm以上的安全间隙，不会刮蹭纸箱外表面的印刷标识或者物流面单；当纸箱输送到位触发工位传感器后，驱动端带动摇臂转动，两侧折盖板沿着预设的圆弧轨迹运动，先将纸箱左右两侧的上盖向内翻折90度，随后中间位置的竖向压合板顺着导槽向下运动，将前后侧的箱盖压平，整个动作周期控制在1.2秒以内，完全匹配每分钟25到30箱的常规包装产线节拍。在结构设计层面，这套机构没有采用齿轮、同步带这类需要定期张紧维护的传动件，

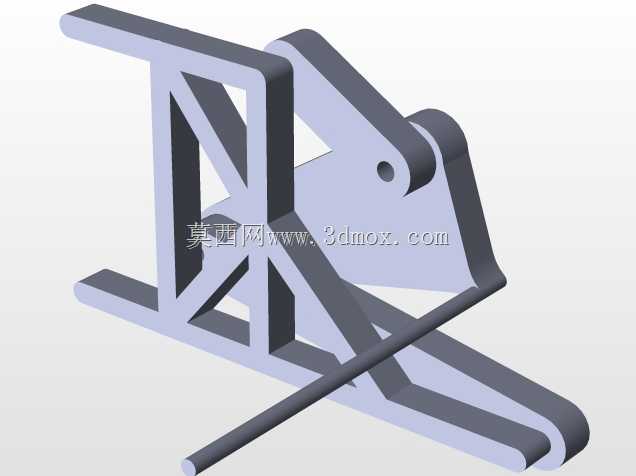

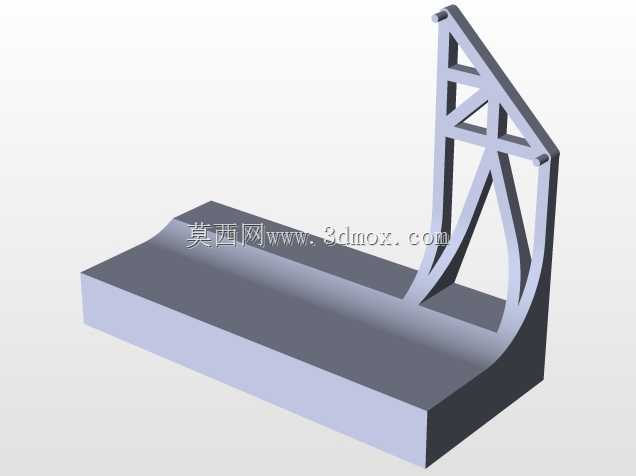

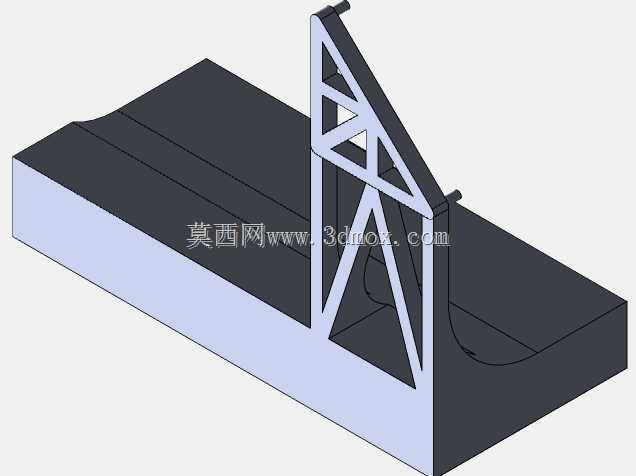

　　所有铰接位置都采用自润滑铜套作为转动副，转动间隙控制在0.05mm以内，长期往复运行不会出现明显的晃动间隙，折盖的对位精度可以稳定控制在2mm以内，避免因为折盖错位导致后续封箱胶带粘贴偏移、箱盖翘边的问题。两侧的折盖板采用薄钢板折弯成型，和纸箱接触的边缘做了R15的圆弧倒角，不会在折盖过程中刮破瓦楞纸表层，折盖板的安装位置预留了上下调节的腰型孔，可以根据不同高度的纸箱调整折盖的作用高度，不需要更换整套构件就能覆盖250mm到400mm高度的常规纸箱规格。基座部分采用整体式钢板焊接结构，焊接后经过去应力退火处理，长时间承受往复冲击载荷也不会出现焊接位置开裂、基座变形的问题，基座的底部设置了定位止口，

　　安装时可以快速和输送线的定位基准对齐，减少现场安装调试的校准时间。从实际运行的可靠性角度来看，这套纯机械联动的结构相比多气缸独立驱动的折盖机构，减少了三个独立驱动元件以及对应的气路、控制阀组，不仅降低了设备的制造成本，也减少了故障点，日常维护只需要定期在铰接位置补充润滑脂即可，不需要频繁调整气缸行程、更换密封件，非常适合在连续运行的大批量包装产线上使用。在动作轨迹的优化上，设计阶段通过运动学仿真反复调整了各段连杆的长度比例，让折盖板的运动轨迹在接触箱盖的阶段保持近似垂直于箱盖表面的切入角度，避免斜向刮蹭导致箱盖折痕偏移，同时在压合行程的末端设置了10mm的保压停留区间，让瓦楞纸的折痕产生充分的塑性变形，避免机构复位后箱盖因为纸板自身弹性回弹翘起，影响后续的封箱作业。另外，整套机构的所有外露构件都做了边角倒钝处理，没有尖锐的突出棱角，现场操作人员在处理卡箱、更换纸箱规格的时候不会被构件刮伤，满足包装设备的安全设计规范。
