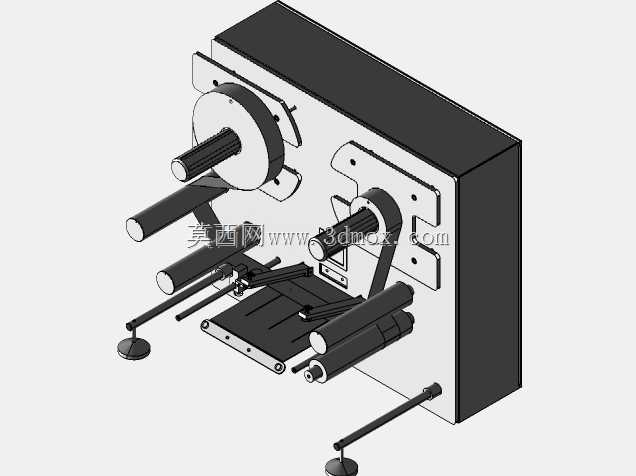

立式桌面卷材复卷处理设备结构

　　这款立式桌面型复卷设备，主要面向小批量卷材加工、实验室打样、小型印刷后道处理场景设计，区别于大型工业复卷设备的占地大、适配宽幅卷材的特性，该机型将整体安装边界控制在桌面可承载的尺寸范围内，无需专门做地面基础固定，放置在标准工业工作台面上即可完成安装调试，适配窄幅纸张、薄膜类卷状物料的复卷、纠偏、分切前预处理工序。从结构布局来看，设备采用立式背板承载所有功能组件，将放卷、过辊、导料、收卷的路径沿竖直方向排布，相比卧式排布的同类型设备，能大幅缩减水平方向的占地尺寸，同时让操作人员在站立或坐姿作业时，都能清晰观察整个料带的走料状态，及时调整张力参数，避免料带起皱、跑偏的问题。设备的放卷端采用气胀轴式装夹结构，可适配不同内径的纸卷料芯，

　　装夹时无需额外工具，扳动锁紧手柄即可完成料卷的固定，放卷路径上设置了多根硬质阳极氧化处理的导辊，导辊内部采用深沟球轴承支撑，转动阻尼均匀，不会因为导辊卡滞造成料带拉伸变形。在走料路径中段，设置了可调式压料结构，压辊采用包胶材质，压力可通过侧边的调节旋钮微调，针对不同厚度、不同表面摩擦系数的料带，可调整压合力度，保证料带在输送过程中保持平整，不会出现松垮打滑的情况。收卷端与放卷端采用对称式的轴装结构，同时搭配了独立的张力调节组件，可根据料带的材质特性调整收卷张力，避免收卷过紧造成料带拉伸变形，或是收卷过松造成卷料端面不齐的问题。设备侧边伸出的操作杆，分别对应离合控制、张力微调、急停功能，操作人员在走料过程中无需俯身操作面板，

　　伸手即可完成参数调整，符合小型加工场景下的单人作业操作习惯。从安装边界来看，设备整体的竖直高度控制在450mm以内，水平方向的长宽尺寸控制在350mm*300mm区间，整机自重控制在单人可搬运的范围内，适合小型加工车间、门店式快印场所、标签加工小作坊这类场地有限的场景使用，同时该结构预留了功能扩展位，可根据实际加工需求，在走料路径上加装喷码、模切、检测等功能模块，拓展设备的使用场景。设计过程中，所有辊轴的平行度公差控制在0.02mm以内，避免因为辊轴不平行造成料带走偏，背板采用整块钣金折弯加工，保证整体结构的刚性，不会因为长时间运行出现结构变形，所有转动部件都做了防卷入防护设计，外露的传动部位设置了防护罩，

　　避免操作人员误触造成安全隐患。在实际使用场景中，该设备可完成小批量标签复卷、票据纸整理、窄幅薄膜分切前的料卷规整工作，相比大型复卷设备，其调试难度更低，操作人员经过简单培训即可上手操作，换卷时间可控制在1分钟以内，适配多品种小批量的柔性加工需求，对于加工批量在数百米以内的订单，无需动用大型设备，使用该机型即可完成加工，能有效降低小型加工场景的设备投入成本，同时减少大型设备空转运行的能耗浪费。设备的料带走料路径做了开放式设计，出现断料、卡料情况时，操作人员可快速排查故障点，无需拆解大量防护结构即可完成故障处理，大幅降低设备的维护难度。
