重型塑料袋热封合加工工装结构设计

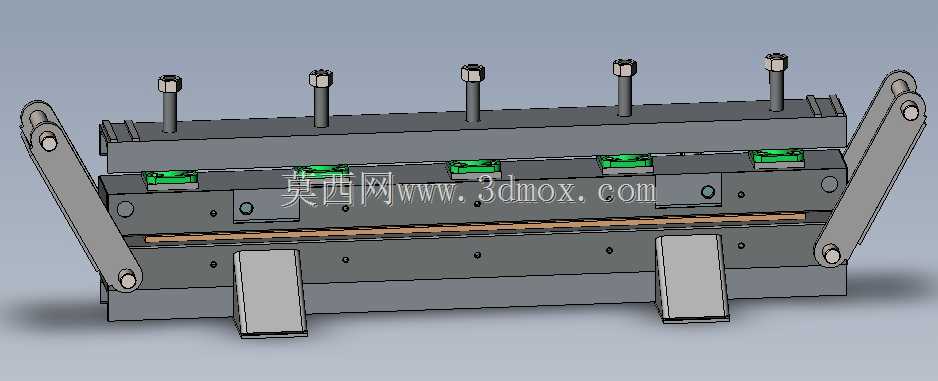

　　这套重型塑料袋加工用的封合工装，主要面向大规格重载塑料包装袋的封口工序，适配建材、化工原料、大宗粮食等需要大容量塑封包装的生产场景，区别于普通轻型塑料袋封口设备，这套结构专门针对厚度0.1mm以上的PE、PP重包膜设计，能承受连续高压合工况下的载荷，不会出现封边虚焊、压合错位的问题。从结构布局来看，整套工装采用上下对称的双梁式压合架构，上梁布置五组独立的压合螺栓预紧结构，每一组螺栓都可以单独调整压合面的平行度，避免长跨度封合面出现两端压力不均的情况——很多长尺寸封口工装在使用半年后，会因为反复受冲击出现梁体微变形，导致中间位置封合强度不足，这种独立预紧的设计就能在日常维护时快速调整压力分布，不用整体拆卸梁体做二次加工。

　　两侧的摆臂式连杆结构是这套工装的核心运动部件，采用双侧铰接的传动方式，相比单臂驱动的结构，能保证上下压合面在开合过程中始终保持平行，不会出现一端先接触、一端滞后的翘边问题，摆臂上的铰接孔都镶嵌了自润滑铜套，不用频繁加注润滑脂就能适应车间多尘的生产环境，减少日常维护的工作量。压合面中间布置的五组绿色缓冲垫块，是专门针对厚塑料膜热封设计的弹性补偿结构，热封刀工作时会有0.2mm左右的热膨胀量，这些垫块采用耐高温硅橡胶材质，既能补偿热膨胀带来的尺寸差，又能保证封合面上每一处的压力均匀，不会因为硬接触导致膜面被压穿，同时还能在压合时起到缓冲作用，减少梁体受到的刚性冲击，延长整套结构的使用寿命。下方伸出的两个定位挡块，

　　是用来给包装袋做进给定位的，生产时操作人员只要将袋口推到挡块位置，就能保证封边的宽度一致，不用每次都手动对齐位置，能有效降低操作难度，提升批量生产时的封口一致性。整套工装的自重控制在60公斤左右，安装时可以直接固定在通用包装设备的机架工位上，安装边界的孔位按照行业通用的安装间距设计，不需要对原有设备的机架做额外改造就能替换原有轻型封合结构，适配市面上多数立式、卧式重型包装生产线的工位尺寸。设计时特意将热封组件的走线槽布置在梁体的内侧凹槽里，避免生产过程中包装袋的边角刮蹭到线缆，同时也能减少车间粉尘在线缆表面的堆积，降低电路故障的概率。压合梁的本体采用整体铣削加工的型材制作，相比焊接结构的梁体，整体型材的内应力更小，

　　长期反复受载也不会出现焊接变形，能保证长周期使用后的封合精度。在实际生产场景里，这套工装可以适配25kg、50kg规格的重型塑料包装袋封口工序，封合速度能达到每分钟12-15袋，封边的拉伸强度能达到膜材本体强度的85%以上，不会出现运输过程中封边开裂的问题。相比普通轻型封口结构，这套结构的压合力可以通过顶部的螺栓调整到最大0.8MPa，能满足多层共挤重包膜的封合压力要求，即使是添加了抗静电剂、爽滑剂的特殊配方膜材，也能保证封合面的熔接强度。结构上没有采用复杂的气动或者液压驱动元件，纯机械连杆的传动方式可靠性更高，在供电不稳定或者气源压力波动的车间环境里，也能稳定工作，不会因为外部动力波动影响封口质量。日常维护时，只需要定期检查铰接铜套的磨损情况，以及缓冲垫块的老化程度，易损件都采用快拆式的固定结构，不用专业工具就能在十分钟内完成更换，减少生产线的停机维护时间。
