WSH型轴承配套调整垫圈结构设计

　　在旋转支承类机械结构的装配环节，轴承安装后的轴向间隙调整、预紧力控制一直是影响设备运行精度与轴承使用寿命的核心工序，这类波形调整垫圈正是为解决该类装配需求设计的配套零件，广泛应用于各类带滚动轴承支承的传动结构中，从普通的电机输出端支承、减速机输入轴定位，到精密机床主轴的预紧调整、输送设备辊筒的轴承装配，都能见到这类零件的应用场景。和普通平垫圈不同，这类带波形结构的调整垫圈不需要加工多组不同厚度的平垫组配，依靠自身的弹性变形量就能补偿一定范围内的轴向尺寸公差，在装配时可以减少选配垫片的工序耗时，同时在设备运行过程中，还能吸收一定的轴向振动，避免轴承外圈或内圈因为装配应力集中出现早期点蚀失效。从结构设计逻辑来看，

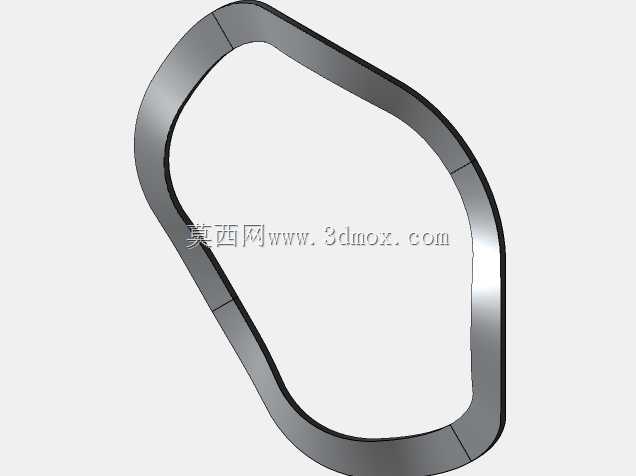

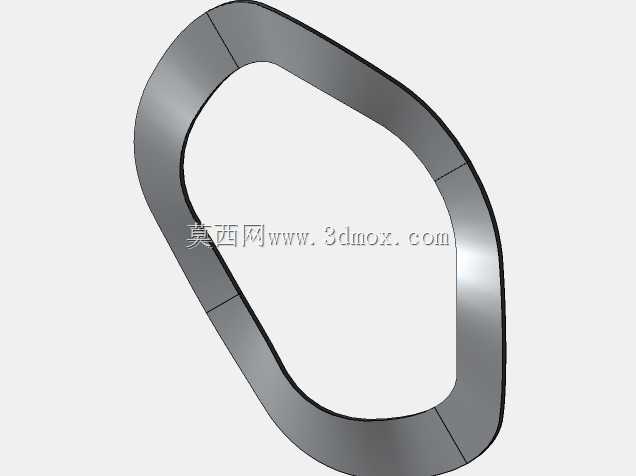

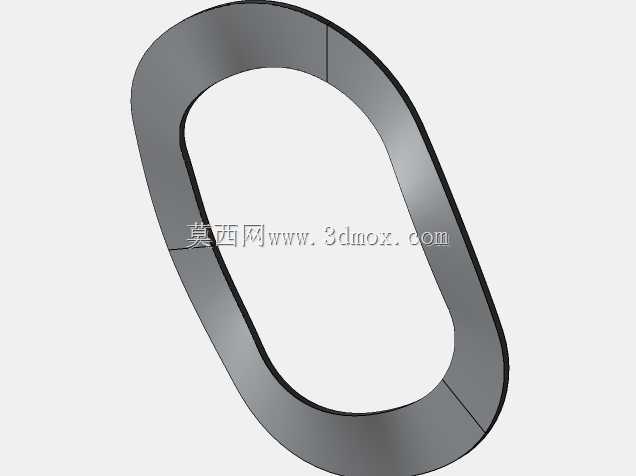

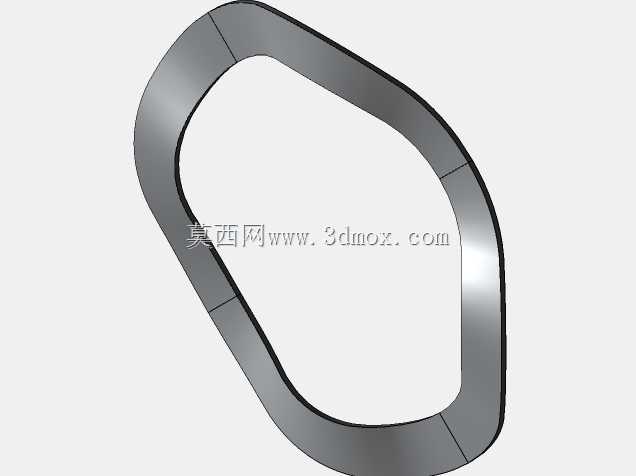

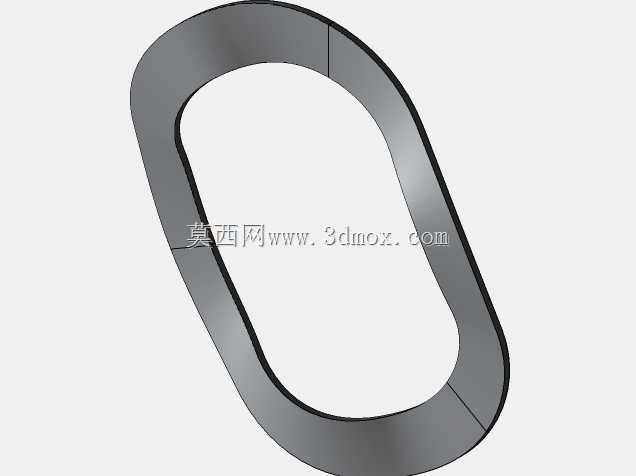

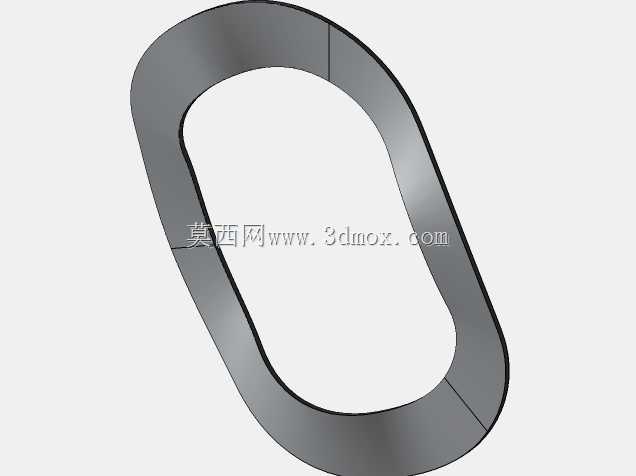

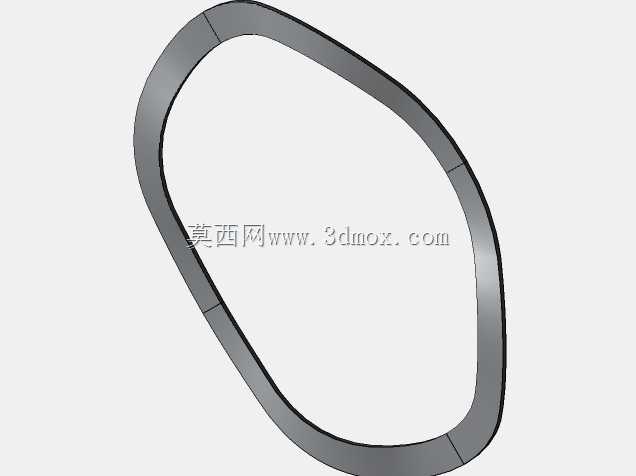

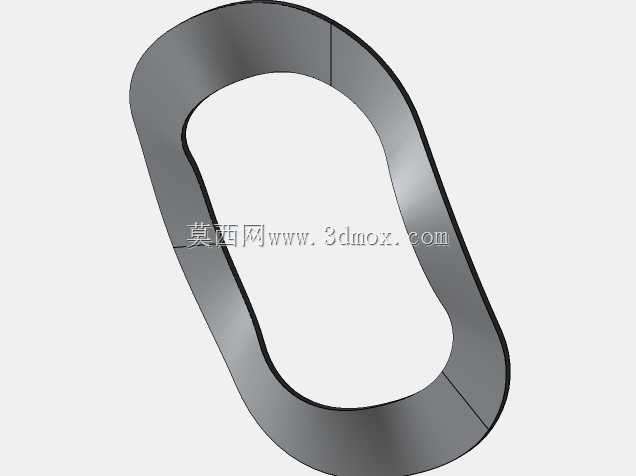

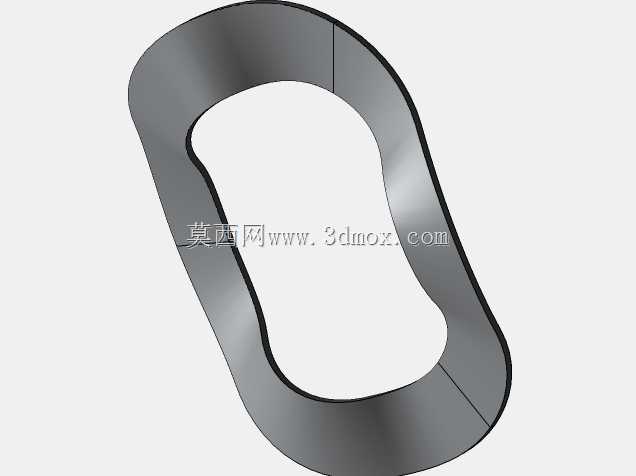

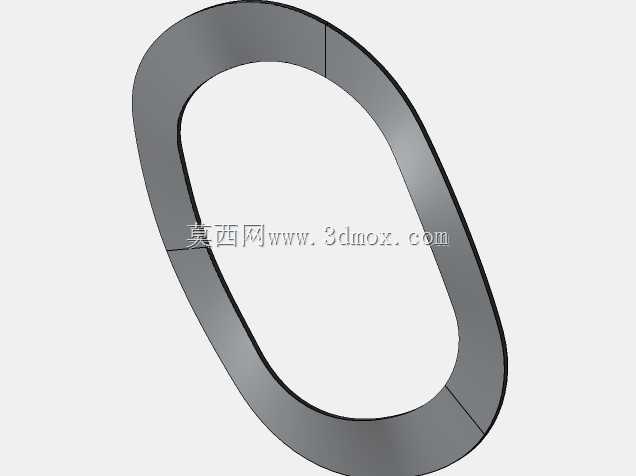

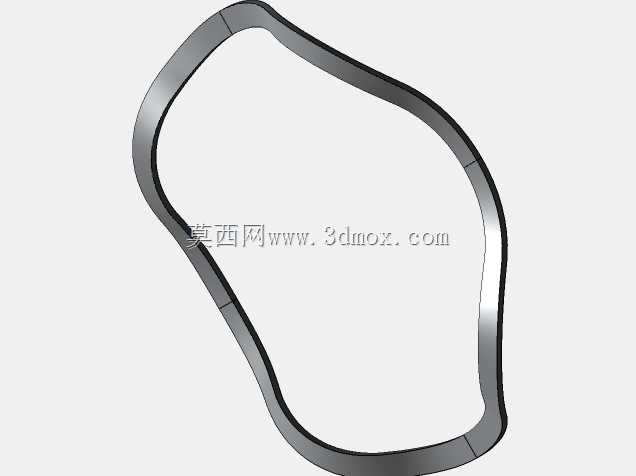

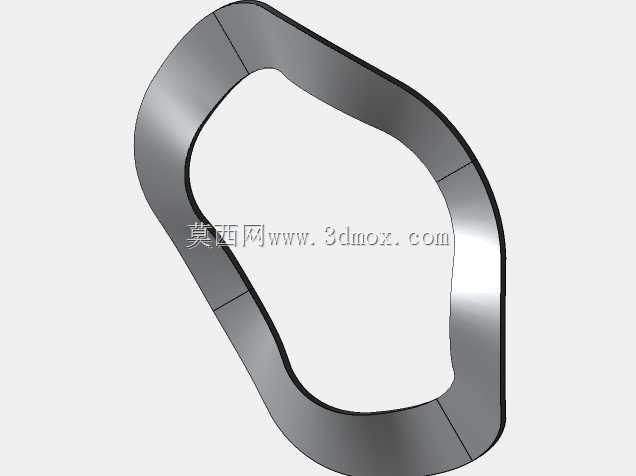

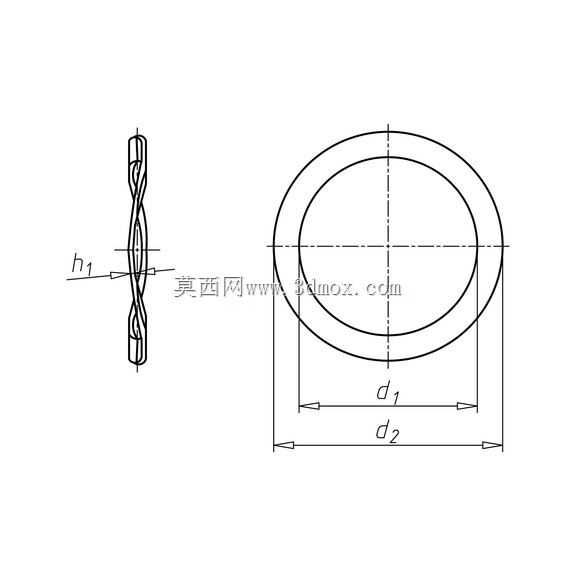

　　该垫圈采用环形薄件带周向波形隆起的结构，截面方向的波形高度h1是核心功能参数，这个尺寸直接决定了垫圈的可压缩量与轴向预紧力的输出范围，设计时需要匹配对应规格轴承的轴向游隙要求，既要保证预紧后能消除轴承的径向游隙，又不能因为预紧力过大导致轴承滚动体与滚道之间的摩擦力矩超标，造成运行温升过高。垫圈的两个环形尺寸d1与d2分别对应安装边界的内孔与外径，d1需要略大于轴承内圈的配合轴径，保证安装时不会与轴表面发生刮擦干涉，同时d2需要略小于轴承外圈的安装座孔内径，确保垫圈的受力面完全贴合在轴承套圈的端面上，不会出现局部悬空导致的压偏问题。在实际选型应用时，需要注意这类波形垫圈的安装位置，通常是放置在轴承非定位端的套圈端面与轴承端盖之间，

　　不能放置在转动的内圈与随动零件之间，避免相对转动造成垫圈的异常磨损。和刚性调整垫片相比，这类弹性垫圈的优势在于对装配公差的适应性更强，当轴系零件的轴向尺寸链累积误差在一定范围内波动时，不需要反复拆卸端盖更换垫片厚度，依靠自身的弹性变形就能自动补偿尺寸偏差，大幅提升批量装配时的工序效率。在精密传动场景中，这类垫圈还能起到一定的防松作用，当设备运行中出现温度变化导致轴系零件热胀冷缩时，垫圈的弹性变形可以持续提供稳定的轴向压紧力，避免轴承因为热伸长出现卡滞，或是因为冷缩出现轴向窜动。设计这类垫圈的三维模型时，需要重点控制波形的成型曲率，保证周向的波形高度均匀一致，避免出现高低差导致压紧时轴承套圈受力偏斜，造成轴承内圈与轴的同轴度超差。

　　同时垫圈的两个端面需要保证足够的平面度，与轴承套圈接触的区域不能有冲压毛刺，防止装配后出现应力集中点。在安装边界的校核上，除了确认内外径与轴、座孔的间隙之外，还要核算垫圈被完全压平后的总厚度，预留足够的端盖压紧行程，避免出现端盖压紧到极限位置仍无法达到要求预紧力的情况。在不同的应用场景下，这类垫圈的波形数量也会有对应调整，小尺寸规格通常采用三波结构，大尺寸规格会增加波形数量来保证周向受力的均匀性，避免压紧过程中出现翘曲变形。很多设备维修场景中，技术人员经常会忽略这类调整垫圈的作用，直接用普通平垫替代，最终导致轴承运行时异响、温升过快，使用寿命大幅缩短，实际上这类波形调整垫圈是轴承装配中非常关键的配套零件，其结构参数与轴承的规格、运行工况是严格匹配的，不能随意替换。
