内六角圆柱头螺钉M1.6至M12规格系列

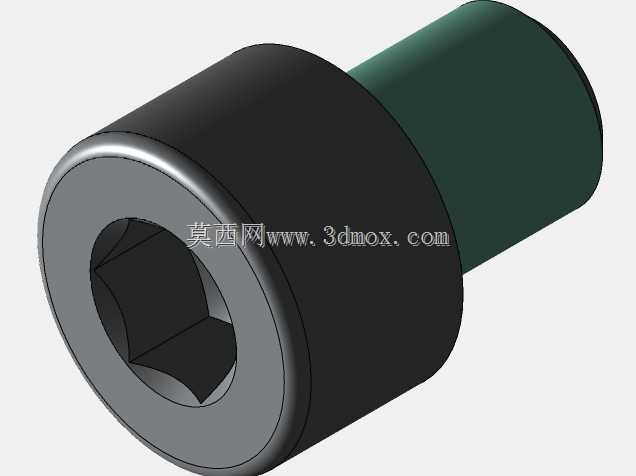

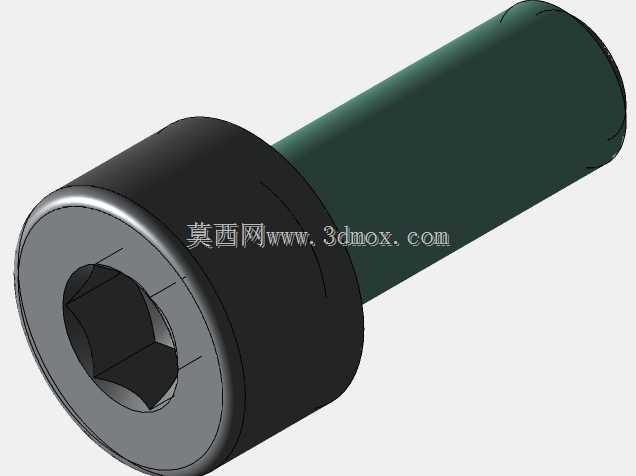

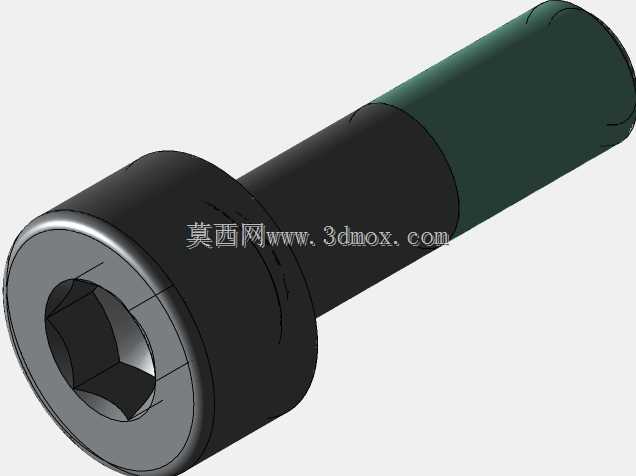

　　在各类机械结构的装配场景中，紧固件的选型直接决定了设备运行的可靠性与装配效率，内六角圆柱头螺钉作为应用覆盖范围极广的一类螺纹连接件，在小到消费电子组装、精密仪器装调，大到工业设备机架拼接、工装夹具定位的场景中都承担着核心的紧固作用。这类螺钉的头部采用圆柱型设计，搭配内六角驱动结构，相比传统的外六角螺钉，其头部可以完全沉入预制的沉孔内部，装配完成后不会在工件表面形成凸起，既能够满足设备外观面的平整性要求，也能避免突出的螺头在设备运行过程中剐蹭操作人员、干涉相邻运动部件的运行轨迹，在空间紧凑的装配场景中，这种沉头安装的特性优势尤为明显。

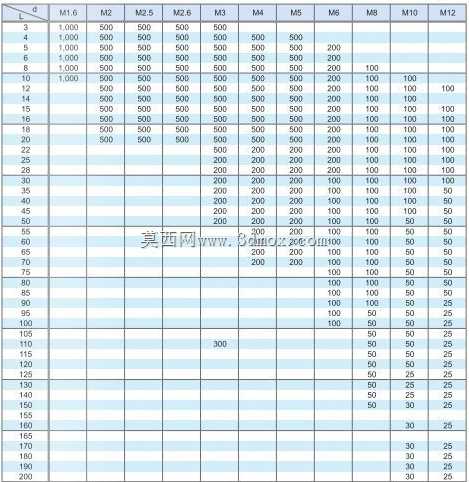

　　从设计逻辑来看，该系列螺钉覆盖M1.6到M12的常用公制螺纹规格，完全匹配对应标准的尺寸公差要求，不同规格的螺钉对应不同的抗拉强度与拧紧力矩区间，设计人员在选型时可以根据被连接件的材质、总装厚度、承受的动静态载荷大小灵活匹配对应规格。比如在薄壁钣金件的拼接场景中，多选用M1.6到M3的小规格螺钉，搭配对应规格的平垫与弹垫，既能保证足够的锁紧力，也不会因为螺钉规格过大导致薄壁件被压溃、螺纹滑牙；而在重载设备的结构件连接、传动部件的定位场景中，M8到M12的大规格螺钉可以提供更高的预紧力，配合螺纹锁固胶使用时，能够承受设备运行过程中产生的持续振动，避免螺纹连接出现松脱失效。

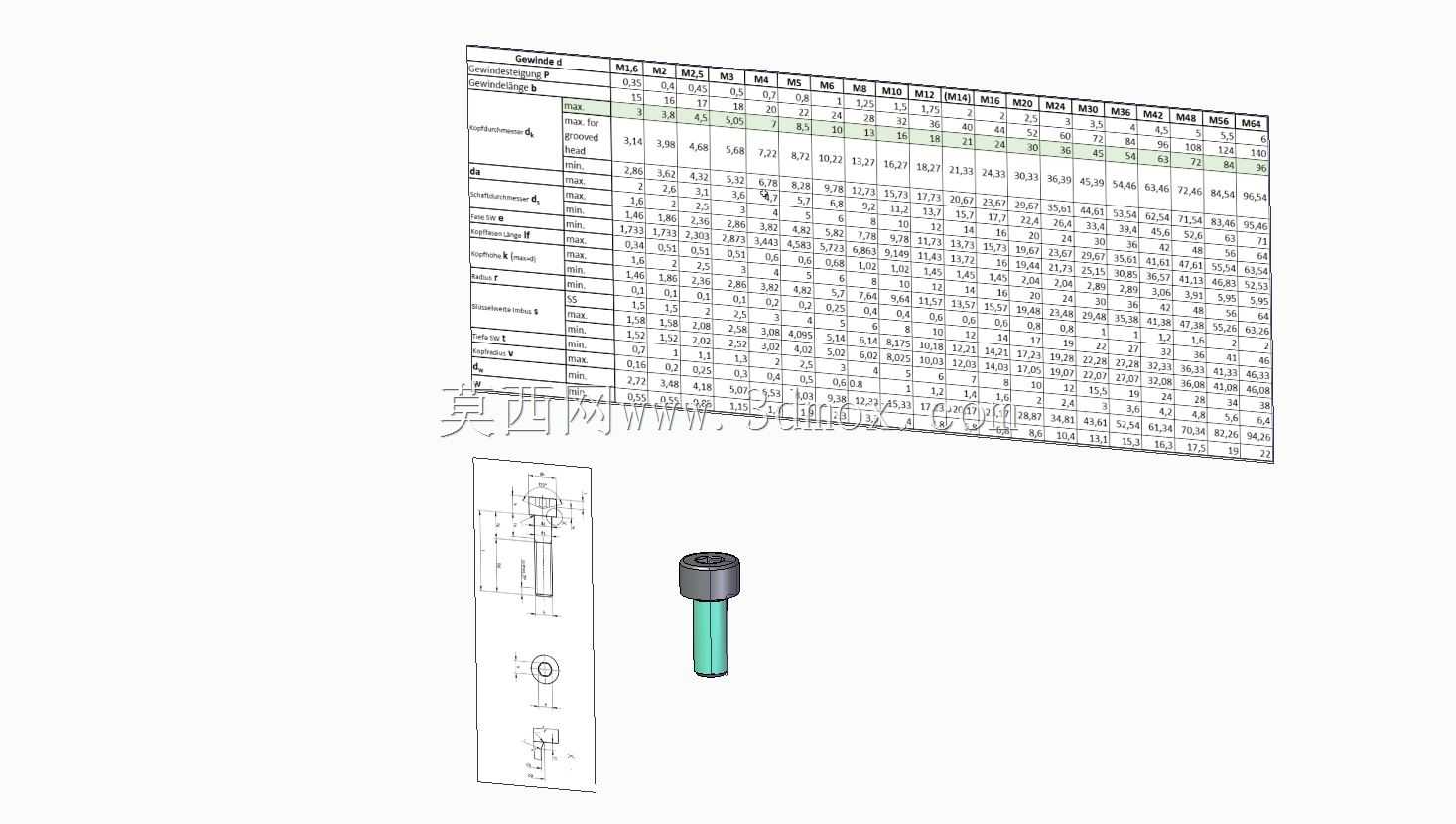

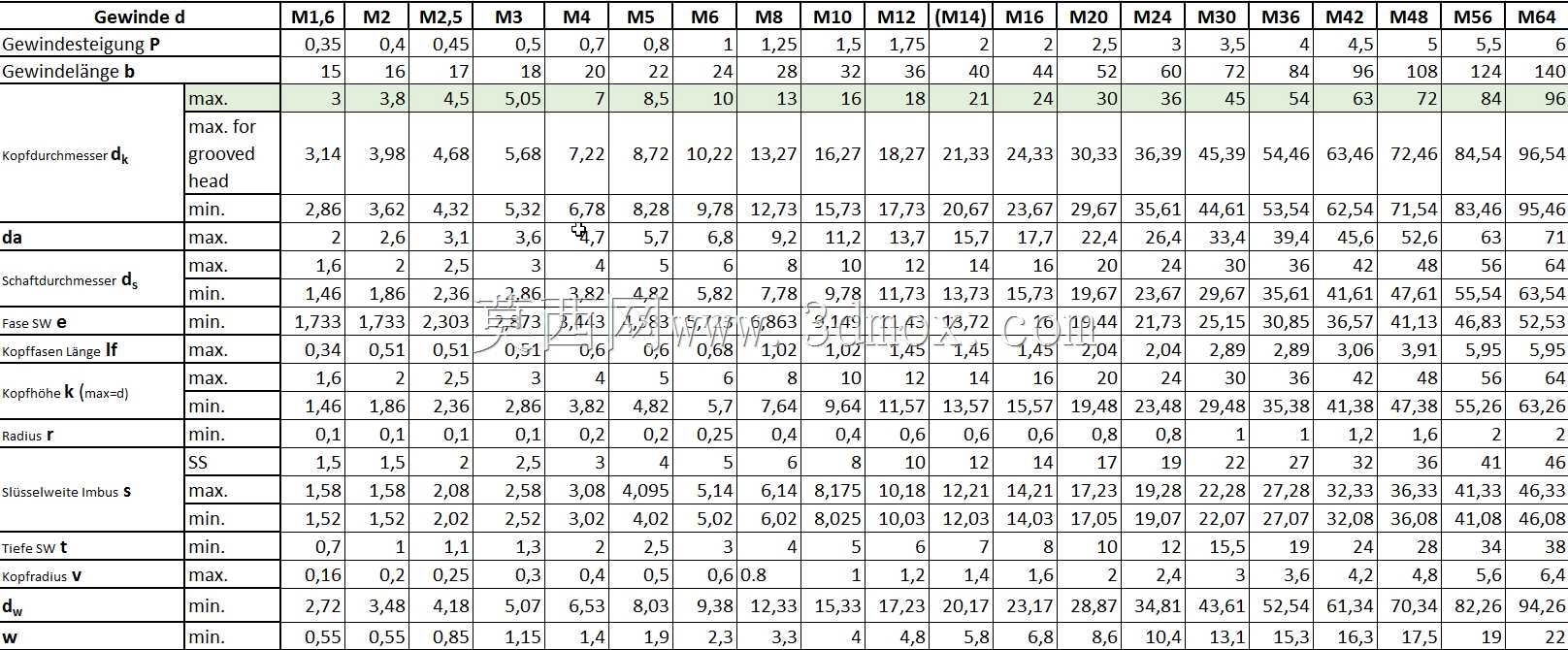

　　在三维建模的实现逻辑上，该系列螺钉采用零件族的参数化设计思路，将螺纹公称直径、螺杆长度、头部直径、头部高度、内六角对边深度等核心尺寸设置为可驱动的参数变量，设计人员在装配过程中需要不同规格的螺钉时，不需要重复绘制模型，只需要在参数表中选择对应规格的参数，就能自动生成对应尺寸的螺钉模型，大幅提升装配设计的效率。建模过程中对螺纹部分的处理兼顾了显示效果与软件运行性能，常规装配场景下采用装饰螺纹线简化表达，能够降低模型的总数据量，避免大装配体出现卡顿；如果需要用于工程图导出或者运动仿真场景，也可以切换为真实的螺旋扫描螺纹结构，保证尺寸表达的准确性。

　　从安装边界的角度考虑，这类螺钉在装配时需要提前在被连接件上加工对应尺寸的沉头孔，沉孔的直径要略大于螺钉头部的外径，深度要保证螺钉头部完全沉入工件表面以下0.1到0.3毫米，避免螺头突出影响装配精度；沉孔底部需要保证足够的平面度，让螺钉头部的支撑面能够完全贴合沉孔底面，避免拧紧过程中出现螺钉偏斜、螺纹受力不均的问题。穿钉孔的直径要比螺纹大径大0.2到0.5毫米，给装配过程留出足够的调整余量，避免因为孔位加工误差导致螺钉无法顺利穿入。针对不同材质的被连接件，安装时的拧紧力矩需要严格控制，比如在铝合金、工程塑料等软质材质上使用时，过大的拧紧力矩会导致螺纹滑牙、工件开裂，需要根据材质的屈服强度匹配对应的力矩值；而在钢制结构件上使用时，要保证足够的预紧力，让连接面之间产生足够的静摩擦力，抵消设备运行过程中产生的横向载荷，避免连接出现松动。

　　在实际的设备维护场景中，内六角驱动结构的优势也十分明显，对应的内六角扳手可以垂直于螺钉轴线施力，在空间狭窄的位置，只需要很小的操作空间就能完成螺钉的拧紧与拆卸，相比十字槽、一字槽的螺钉，内六角结构的驱动接触面积更大，反复拆装过程中不容易出现槽口滑牙的问题，能够大幅降低设备维护的难度。同时这类螺钉的头部外圆为光滑圆柱面，在需要销定位的场景中，也可以将螺钉头部与高精度的沉孔配合，起到辅助定位的作用，减少额外定位销的使用，简化整体的装配结构。
