DIN6325标准h6级精密圆柱销设计

　　在工装夹具、精密模具、自动化装配线的结构搭建中，定位销是决定整套设备装配精度的核心基础零件，很多现场出现的装配错位、重复定位精度漂移、工装合模偏差问题，追根溯源往往是定位销的选型、公差匹配、安装设计没有做到位。这款符合DIN6325标准的h6公差圆柱销，是目前欧洲工业体系、国内出口型精密设备厂商应用最广泛的定位连接件，区别于普通间隙配合的圆柱销，它的公差带严格控制在h6区间，也就是外圆尺寸的上偏差为0，下偏差根据公称直径的不同严格匹配对应数值，能够和安装孔的H7公差形成精准的过渡配合，不需要额外的锁紧结构就能实现无间隙定位，重复定位精度可以稳定控制在微米级。

　　从实际应用场景来看，这类圆柱销的覆盖范围极广：在冲压模具的上下模座合模定位中，它可以承受合模过程中的横向剪切力，避免凸凹模出现啃模、错位的问题，相比普通的内螺纹圆柱销，它的整体淬硬深度更均匀，整个销体的硬度可以达到58-62HRC，在频繁的合模冲击下不会出现销体变形、孔位拉毛的情况，长期使用后拆卸重装依然能保持初始定位精度；在自动化生产线的载具、快换工装设计中，h6级的圆柱销可以实现工装的秒级快换，不需要反复调整位置就能保证工位的重复定位一致性，很多汽车零部件装配线的快换托盘，就是靠2-4根同规格的DIN6325圆柱销实现不同产品工装的快速切换，换型时间可以压缩到1分钟以内，大幅提升产线的柔性生产能力；在精密检测夹具的设计中，这类圆柱销作为定位基准，能够保证工件每次装夹的位置偏差控制在0.01mm以内，满足三坐标检测、光学检测的装夹精度要求，避免因为装夹偏差导致的检测数据失真。

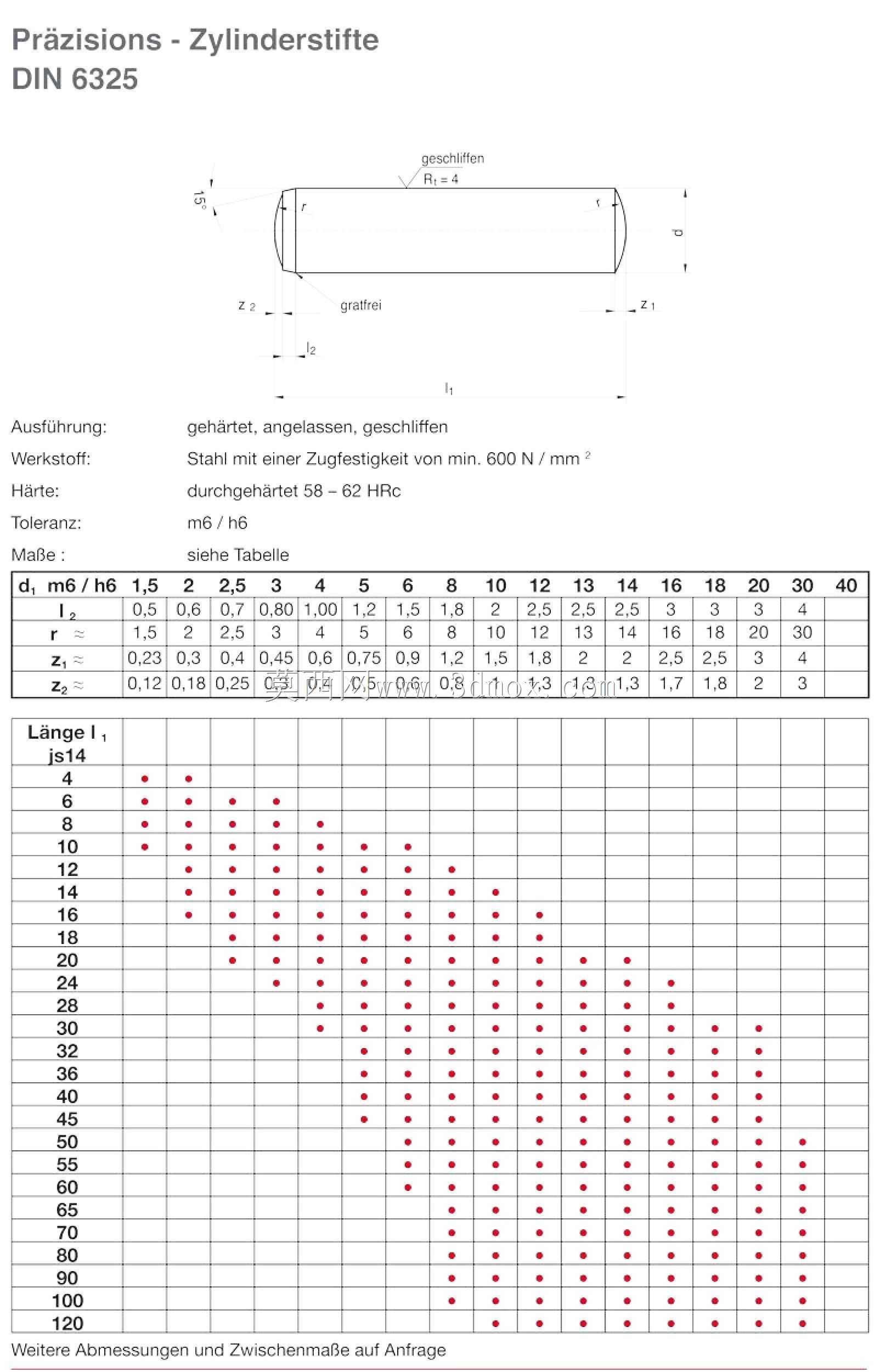

　　从设计思路上看，这款圆柱销的结构完全贴合工业现场的实际使用需求：销体两端设计有微小的导入倒角，安装时不需要刻意对准孔位就能顺利压入，避免压装过程中刮伤安装孔的内壁，破坏孔的公差精度；销体的外圆经过精密磨削加工，表面粗糙度可以达到Ra0.8以下，压入过程中不会出现卡滞、拉伤的情况，同时和孔壁的接触面积可以达到90%以上，受力均匀，不会出现局部应力集中导致的销体断裂或者孔位变形。在尺寸覆盖上，这个系列的圆柱销公称直径从1mm到30mm，长度覆盖6mm到100mm的常用区间，能够满足从微型电子装配夹具到大型工程机械结构件的不同定位需求，设计选型时只需要根据剪切载荷、定位精度要求选择对应的直径和长度即可，不需要额外做非标定制，大幅缩短设计周期。

　　在安装边界的设计上，有几个工程实际中需要注意的要点：首先是安装孔的公差匹配，作为定位使用时，固定端的安装孔建议采用H7公差，深度要比销的压入端深度深0.5-1mm，避免销子压到底后出现顶起的情况，导致两个连接件之间出现缝隙；如果是需要频繁拆卸的场合，可以将其中一个安装孔设计为H6公差的滑配孔，销子和固定端采用过盈压装，和拆卸端采用间隙滑配，既保证定位精度，又方便拆卸维护；其次是销的长度选择，一般压入固定端的深度要达到销直径的1.5-2倍，才能保证足够的抱紧力，避免在承受横向载荷时销子出现松动、脱出的情况；如果是用在薄壁零件的定位上，要注意销的压入端不能超出零件的背面，避免和其他运动部件产生干涉。另外在材料选择上，这类销采用的是高强度合金钢，经过整体淬硬和回火处理，抗拉强度不低于600N/mm²，能够承受较大的冲击载荷和剪切载荷，相比普通的碳钢圆柱销，它的抗疲劳性能更好，在频繁变载荷的工况下使用寿命可以提升3-5倍，不会出现长期使用后销体变形、定位失效的问题。

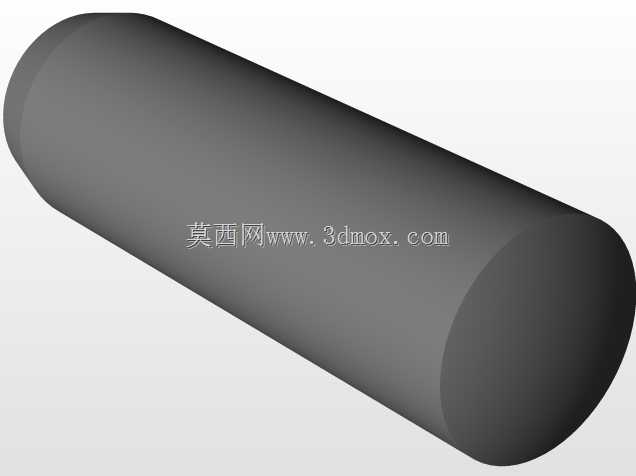

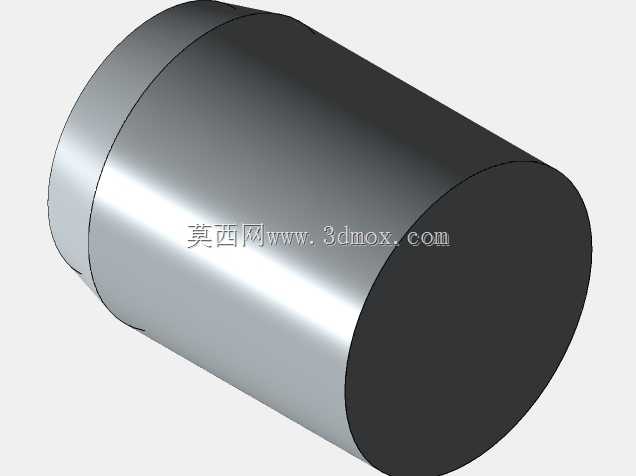

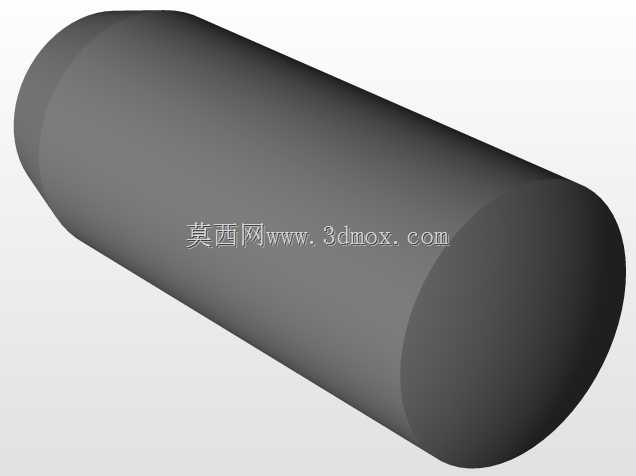

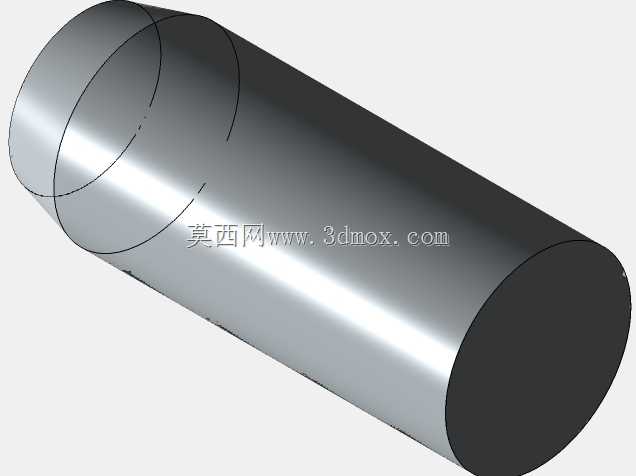

　　很多刚入行的结构设计师在做定位结构设计时，往往会忽略定位销的公差等级选择，随便选用普通公差的圆柱销，结果装配时间隙过大，导致整套设备的精度达不到设计要求，后期不得不重新铰孔、更换销子，反而增加了加工和装配成本。DIN6325标准的h6级圆柱销之所以能成为精密设备领域的通用标准件，就是因为它的公差控制、材料性能、结构细节都经过了几十年工业现场的验证，只要选型和安装符合规范，几乎不会出现定位失效的问题，是结构设计中非常可靠的基础定位元件。在三维建模过程中，这个系列的销采用零件族的设计方式，只需要修改直径和长度参数就能快速生成对应规格的模型，不需要逐个绘制，能够大幅提升装配设计的效率，同时模型的尺寸完全符合标准要求，导出工程图时可以直接标注对应的标准号，不需要额外核对尺寸参数，减少设计出错的概率。
