拓扑优化结构工业机器人手爪臂构件

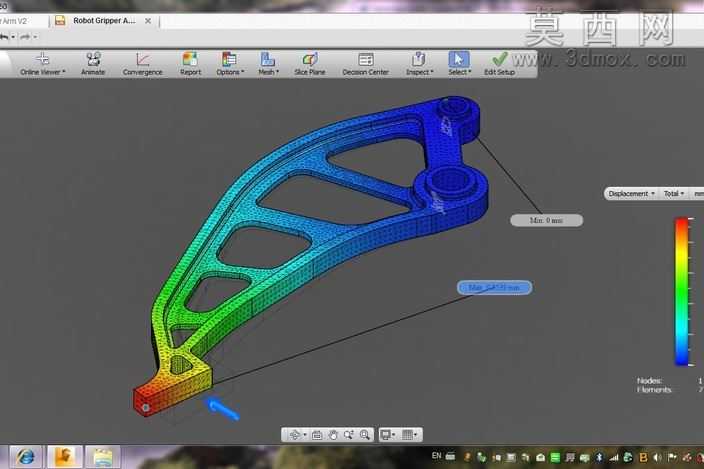

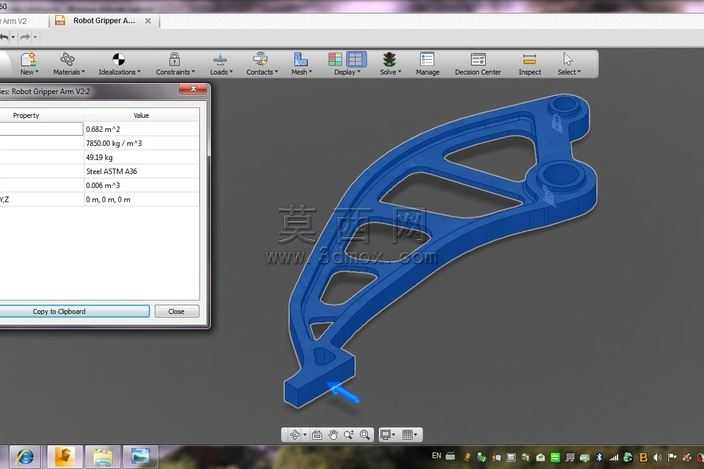

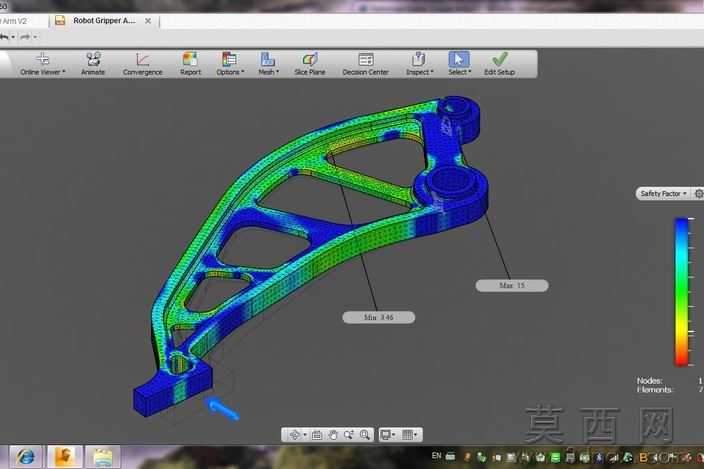

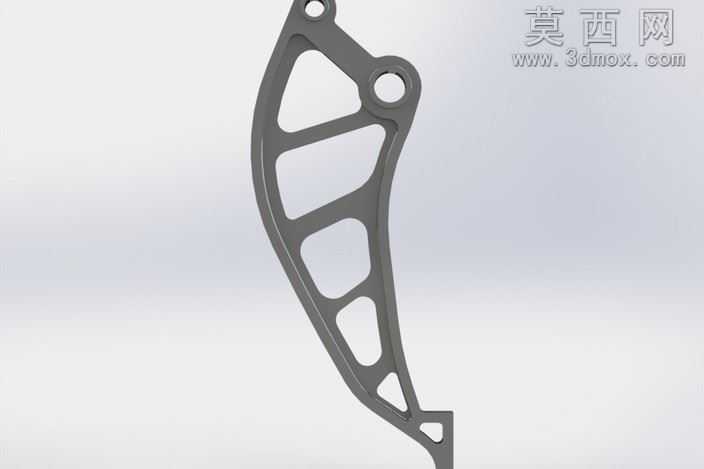

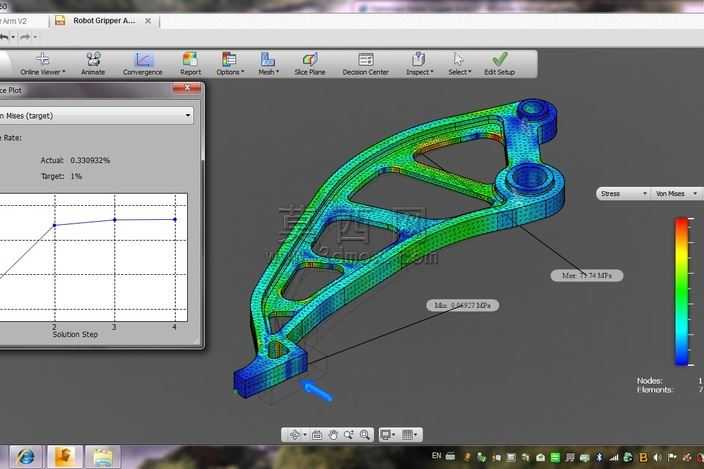

该构件为工业机器人末端执行器的手爪臂结构，采用三维参数化建模方式完成整体设计，建模过程中结合数控加工工艺约束，对臂体的轮廓走向、安装孔位、连接端面的尺寸精度做了精准定义，所有安装孔的同轴度、配合面的平面度均按照机械加工公差要求设定，确保后续加工环节可直接对接数控铣削工序。设计阶段引入拓扑优化思路，在保证结构刚性与承载能力的前提下，对臂体非受力区域做了镂空减重处理，镂空区域的过渡圆角均做了应力集中规避设计，避免锐角结构带来的疲劳断裂风险。材质选用ASTM A36钢作为加工基材，该材料具备优良的综合力学性能与切削加工性能，适配常规数控加工流程，无需特殊刀具或热处理工艺即可完成成品加工。完成结构建模后，通过仿真模块对臂体做了静力学受力分析，模拟手爪夹持最大负载工况下的受力状态，测算得到结构最大von Mises应力为71.74MPa，远低于A36钢的屈服强度阈值，收玫率达到0.330932%，最小安全系数为3.46，最大位移量仅为0.9539毫米，完全满足工业机器人高速往复运动下的刚性要求，不会出现夹持抖动或结构形变超差的问题。渲染环节采用真实材质贴图方案，对钢构件做了哑光金属表面处理，还原实际机加工后的金属质感，搭配柔和的环境光影效果，清晰展现臂体的镂空结构轮廓、安装孔位分布与整体形态特征，可直观呈现结构的设计细节。整体结构在实现49.19公斤自重控制的同时，兼顾了承载能力与加工可行性，镂空结构不仅降低了臂体运动惯量，提升机器人末端的响应速度，也减少了原材料消耗，降低加工成本，适配自动化生产线中高速抓取、搬运的作业场景需求。
