常规CNC加工任务配套主轴组件结构

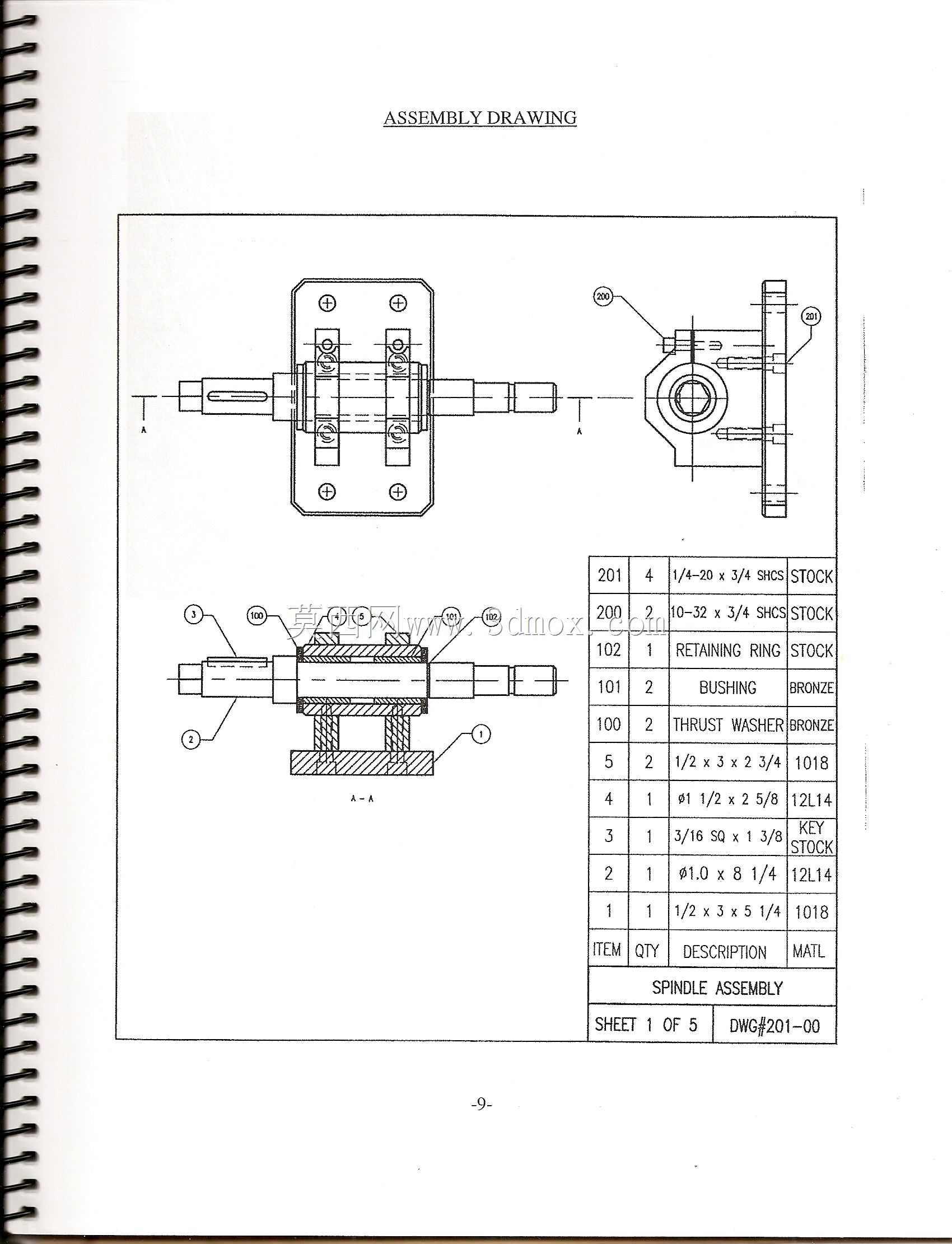

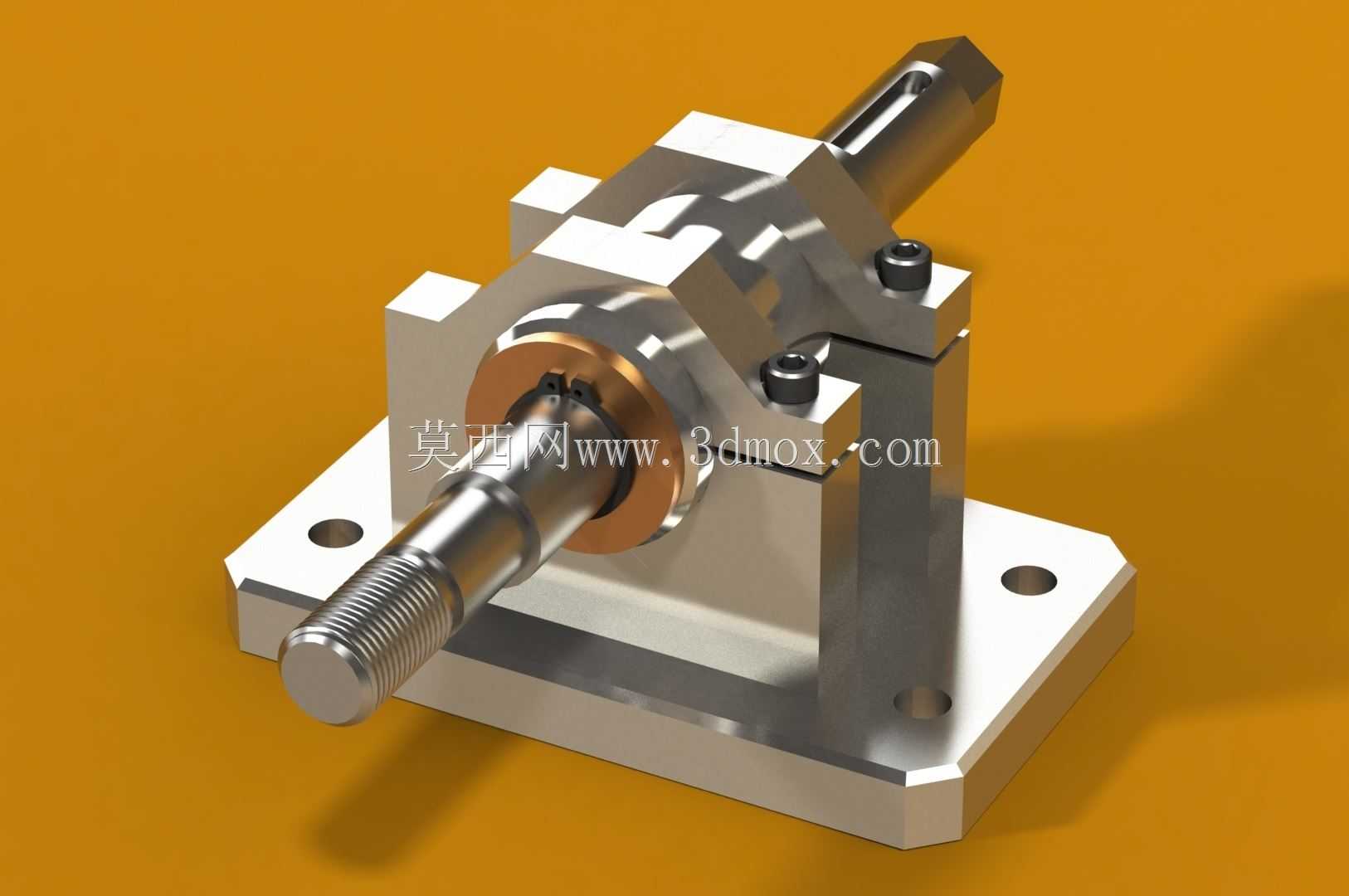

　　这套结构对应的加工任务场景，覆盖传统机加车间与数控加工工段两类生产环境，既包含普通铣床、车床、平面磨床、钻床的手动操作工序，也涉及数控加工设备的程序编制与切削执行环节，可作为机加实训、小批量零件加工的任务参照载体。其中涉及的主轴组件，是车间抛光设备的核心构成部分，整套组件依靠螺栓完成在平整坚固安装基面的固定，抛光轮装配在主轴的一端，通过螺母锁紧定位，另一端通过V形皮带轮与动力电机连接，实现动力的传递，带动抛光轮完成工件表面的抛光作业。从设计逻辑来看，整套结构优先考虑机加车间的加工可行性，所有零件的加工工序都可通过常规机加设备完成，不需要特殊的定制刀具或专用工装，零件的公差选取贴合普通机加的经济精度等级，既满足装配后的运行精度要求，

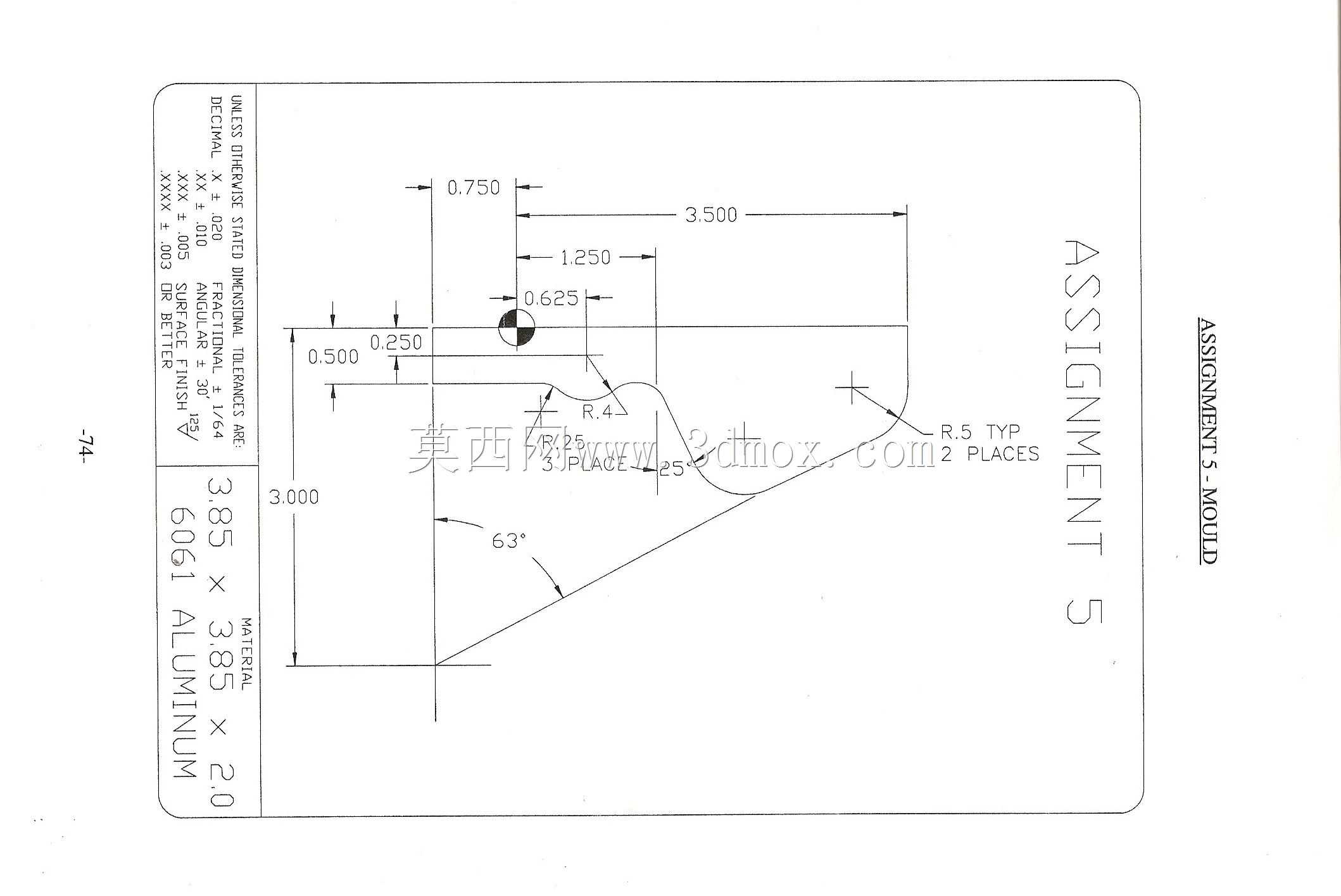

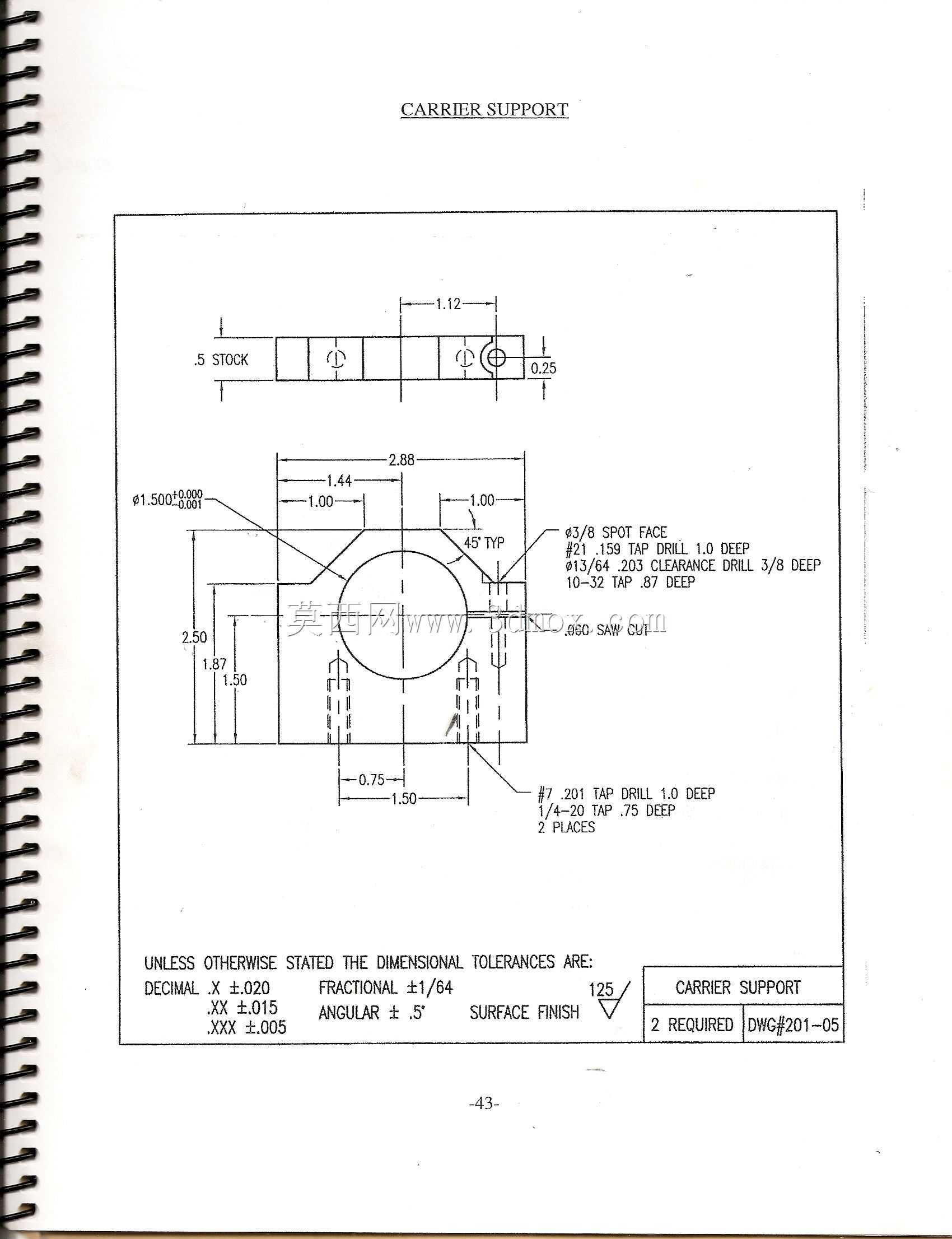

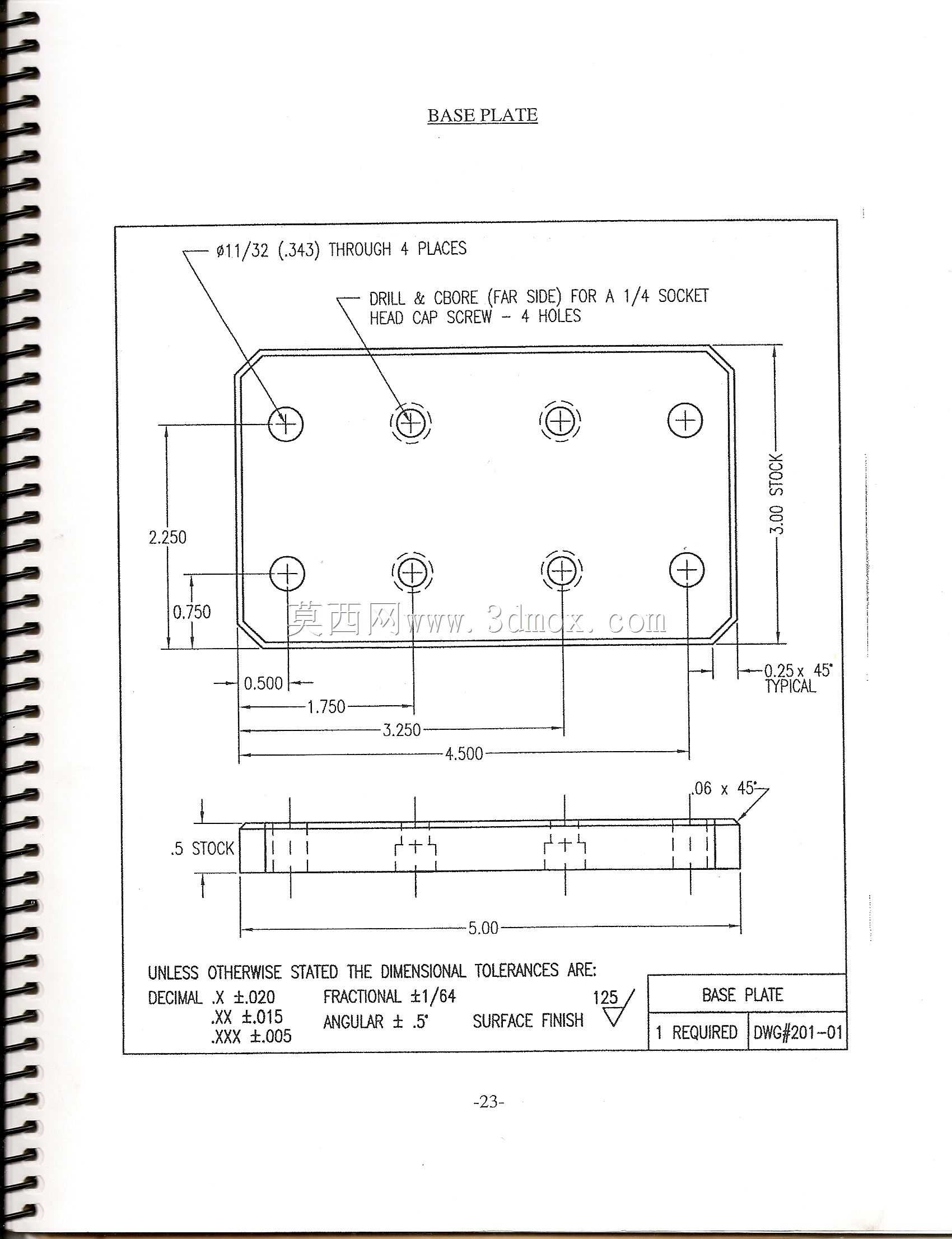

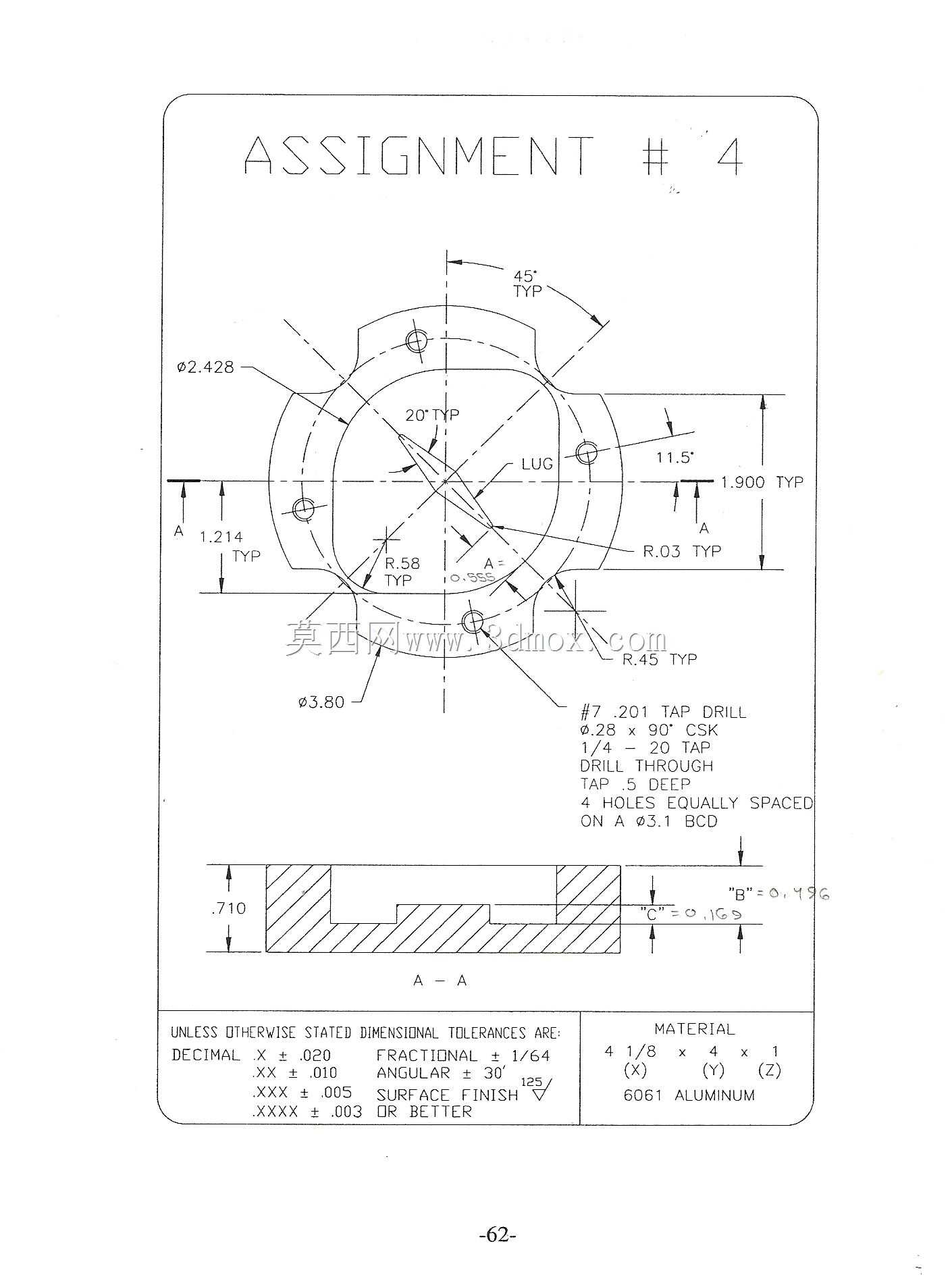

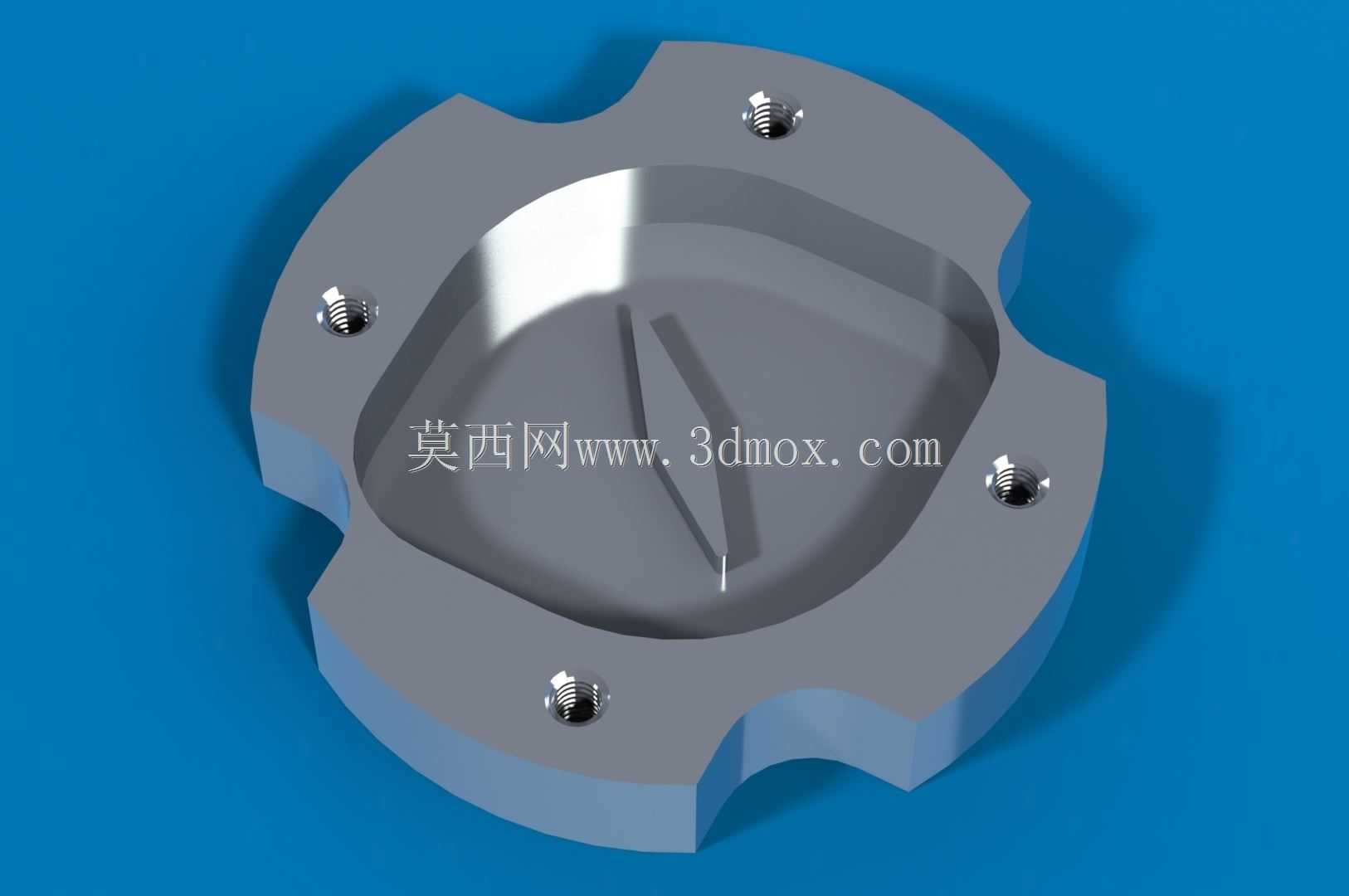

　　也不会过度提高加工难度造成成本浪费。在数控加工环节的任务设计中，首先需要根据工程图纸完成零件三维模型的构建，建模过程中需要充分考虑零件的加工工艺性，比如退刀槽的设置、倒角的大小、装夹位的预留，避免后续编程时出现工艺冲突；模型构建完成后导入编程软件，根据零件的材质、加工余量选择合适的刀具参数、切削参数，生成对应的CNC切削程序，针对立式加工中心的行程、主轴转速、刀库容量等参数匹配程序逻辑，在正式切削前先执行程序干运行，检查刀具路径是否存在撞机、过切风险，确认所有环节无误后再完成零件的实际切削加工。从安装边界来看，整套主轴组件的安装基面需要保证平面度满足装配要求，螺栓孔的位置度公差控制在合理范围内，避免装配后出现主轴偏斜，

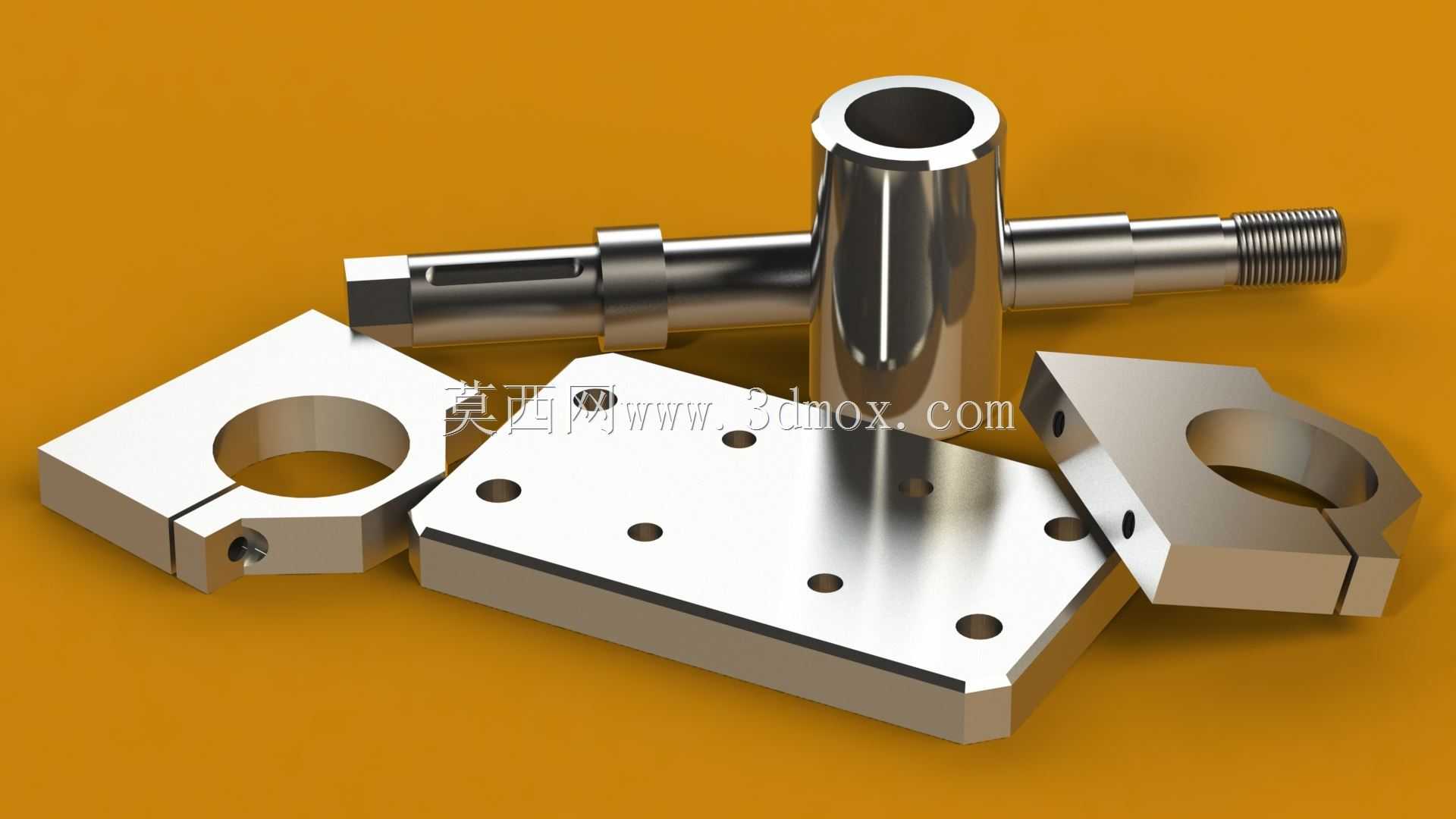

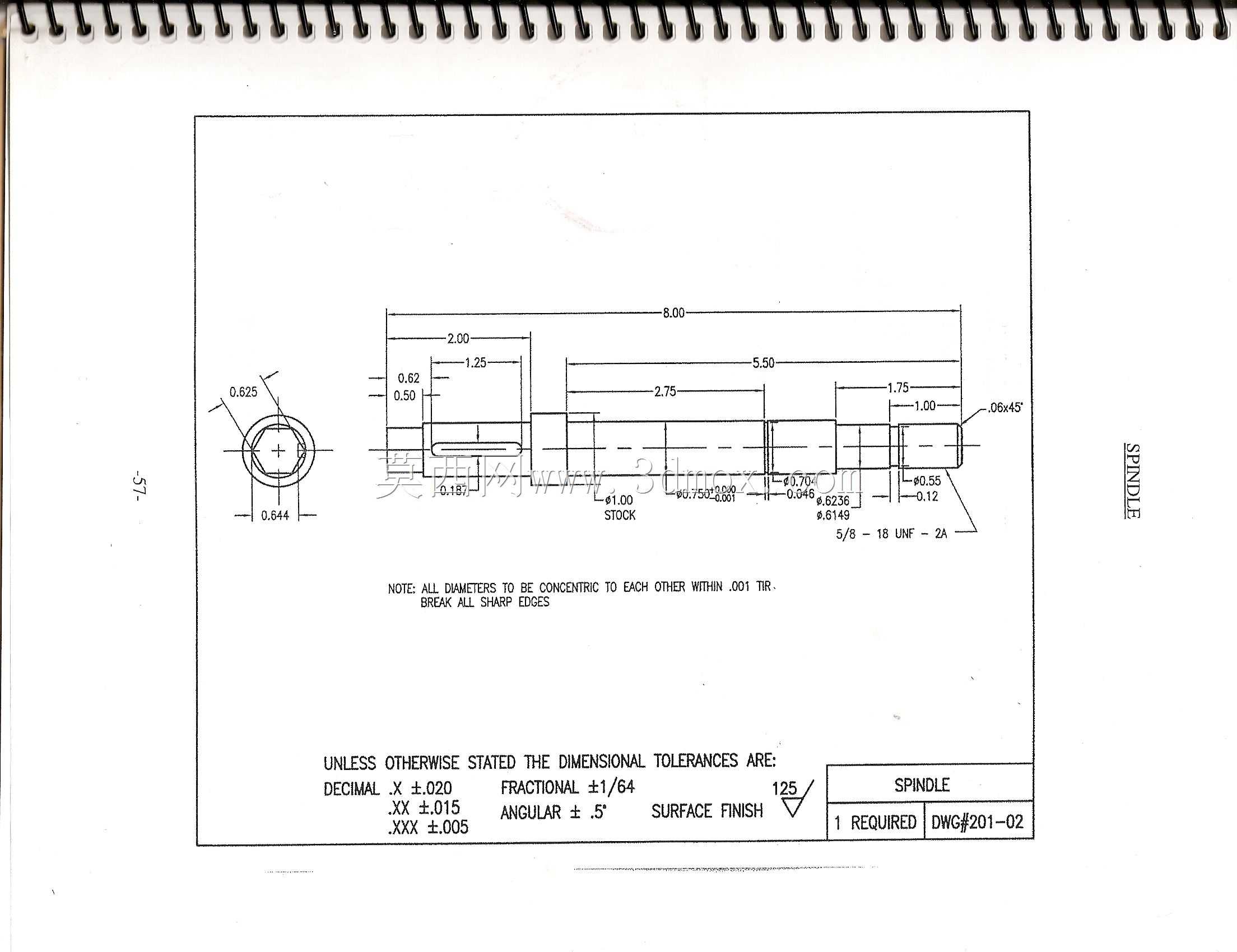

　　导致V带传动出现偏磨、抛光轮跳动超标的问题；主轴的径向跳动、轴向窜动参数需要符合抛光作业的精度要求，保证抛光后工件的表面粗糙度达标。V形皮带轮的槽型尺寸需要与配套皮带的规格匹配，皮带的张紧度需要调整到合理区间，既保证动力传递不打滑，也避免皮带过度张紧造成主轴轴承负载过大，缩短轴承使用寿命。在传统机加工序部分，每个零件的加工都遵循从粗加工到精加工的流程，粗加工阶段快速去除大部分余量，预留合适的精加工余量，精加工阶段保证零件的尺寸精度与表面质量，涉及钻孔、攻丝工序时，需要根据螺纹规格选择合适的底孔直径，攻丝过程中保证螺纹孔的垂直度，避免后续装配时出现螺栓拧入不畅、螺纹滑牙的问题。车削工序主要完成轴类、盘类零件的外圆、内孔、端面加工，

　　加工过程中需要合理选择切削三要素，针对不同材质的工件调整刀具角度，避免出现扎刀、让刀导致零件尺寸超差。铣削工序主要完成板类零件的平面、槽类、孔系加工，通过平口钳或压板完成工件装夹，找正后完成对应特征的加工。整套加工任务的设计，覆盖了机加岗位需要掌握的核心技能点，从传统设备的手动操作，到数控设备的编程、调试、加工，再到零件的装配与调试，完整还原了机加车间的实际生产流程，对应的三维结构可作为工艺编制、编程练习、教学实训的参考载体，帮助从业者熟悉机加全流程的工艺逻辑与设计要点，在实际生产中遇到同类结构时，能够快速完成工艺规划与加工方案制定，减少前期的试错成本。
